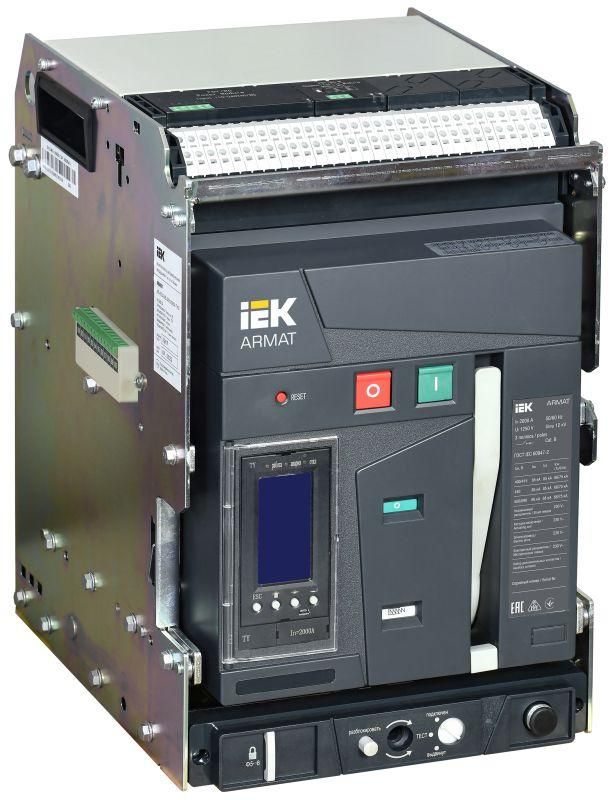

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер B 85кА 2000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VB-085-2000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VB-085-2000A-TYCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает дистанционное управление через моторный привод и подходит для установки в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель IEK AR-ACB-3VB-085-2000A-TYCF используется для защиты и управления высокотоковыми электрическими цепями в системах энергоснабжения с напряжением до 400 В. Применяется в промышленных распределительных пунктах, на производствах, в энергообъектах и крупных жилых комплексах. Подходит для частых операций включения/выключения - например, при переключении нагрузок между источниками питания или аварийном отключении.

Технические характеристики

• Номинальный ток: 2000 А - способен работать длительно с нагрузкой до этого значения;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь даже при максимальном токе КЗ до 85 тысяч ампер;
• Номинальное напряжение: 400 В - оптимально для промышленных сетей 380–400 В;
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети;
• Диапазон защиты от перегрузки: 800–2000 А - можно настраивать чувствительность под конкретную нагрузку;
• Диапазон защиты от КЗ: 2000–50 000 А - гибкая настройка быстродействия при аварии;
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного уровня, предотвращая повреждение оборудования;
• Моторный привод: встроенный - обеспечивает дистанционное включение и отключение без ручного воздействия;
• Катушки включения и отключения: есть - позволяют управлять выключателем сигналами от внешних устройств (например, PLC);
• Количество вспомогательных контактов: 6 - используются для сигнализации положения (включен/отключен), передачи команд в системы контроля;
• Степень защиты IP30 - защита от доступа инструментов и предметов более 2,5 мм, но не герметичен; не предназначен для открытой установки вне шкафа;
• Подключение силовых проводов: болтовое - требует качественного затягивания контактных зажимов;
• Способ монтажа: на монтажные элементы - устанавливается в специальные направляющие рамы выдвижных ячеек;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK AR-ACB-3VB-085-2000A-TYCF совместим с выдвижными ячейками стандарта для воздушных выключателей серии ARMAT. Устанавливается исключительно на монтажные элементы - не допускается крепление напрямую к стенкам шкафа. Для работы требуется наличие механической системы выдвижения и фиксации. Моторный привод работает от сети 220 В переменного тока - необходимо предусмотреть питание от отдельной цепи или UPS при критической важности нагрузки. Болтовые соединения требуют проверки момента затяжки после первого включения и каждые 6–12 месяцев.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие европейским нормам IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту - позволяет координировать работу с другими автоматическими выключателями в сети. Отключение при недостаточном напряжении предотвращает запуск двигателей при просадке сети, снижая риск выхода из строя оборудования.

Преимущества

• Встроенная система дистанционного управления - минимизирует необходимость обслуживания вручную;
• Широкий диапазон настройки расцепителей - адаптируется под различные типы нагрузок, от насосов до печей;
• Высокая отключающая способность (85 кА) - надёжно работает даже в условиях слабых сетей с большим потенциалом КЗ;
• 6 вспомогательных контактов - обеспечивают полноценную интеграцию в системы SCADA и АСУ ТП;
• Длительная гарантия - 5 лет свидетельствуют о высокой надёжности сборки и качества компонентов.

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP30 не защищает от воды, пыли и агрессивной среды;
• Требуется постоянное питание 220 В для работы моторного привода и катушек - при отключении электропитания дистанционное управление становится невозможным;
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модификация не оснащена коммуникационным модулем;
• Не рекомендован для частых циклов включения/отключения выше 10 раз в час - это снижает срок службы механизмов и контактов;
• Требует профессионального монтажа - неправильная установка на направляющие или плохая затяжка болтов может вызвать нагрев и отказ.

Примеры использования

• Главный входной выключатель на подстанции промышленного предприятия;
• Распределительный автомат для секций технологических линий с двигателями мощностью >100 кВт;
• Переключаемый пункт между основным и резервным источником питания (АВР);
• Щиты управления в пищевых, химических и металлургических производствах с высокими требованиями к безопасности.

Практические советы

• Перед первым включением проверьте момент затяжки всех силовых болтов - используйте динамометрический ключ согласно руководству производителя;
• Настройте пороги расцепления под реальную нагрузку - не оставляйте заводские значения, если они отличаются от текущих условий;
• Обеспечьте доступ к выключателю для планового осмотра - особенно важно контролировать состояние контактов и отсутствие нагрева;
• При использовании в системах АВР убедитесь, что питание катушек и привода не зависит от основной сети - подключите к резервному источнику;
• Не применяйте этот выключатель вместо малогабаритных автоматов - он предназначен только для больших токов и неэффективен при нагрузках ниже 800 А.
