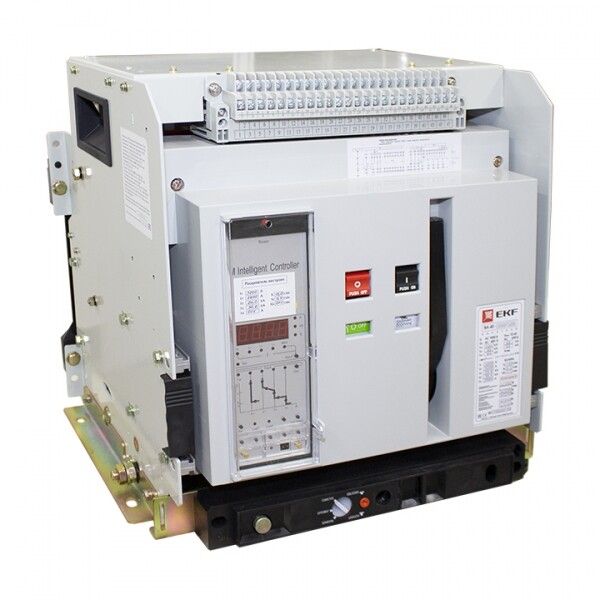

Автоматический выключатель ВА-45 2000/1600А 3P 50кА выкатной EKF PROxima | mccb45-2000-1600v

Автоматический выключатель ВА-45 — это надёжное коммутационное устройство серии PROxima от EKF, предназначенное для защиты промышленных электросетей от перегрузок и коротких замыканий. Выкатная конструкция, электронный расцепитель и встроенные функции делают его удобным для обслуживания в распределительных щитах высокой мощности. Артикул mccb45-2000-1600v соответствует модели на 1600 А, 80 кА и 400 В.

Назначение и область применения

Автоматический выключатель ВА-45 используется для защиты силовых цепей переменного тока в промышленных объектах. Он обеспечивает безопасную работу оборудования при токах до 1600 А и напряжении 400 В. Подходит для установки в распределительных пунктах, на вводах в цеха, у крупных двигателей, конвейеров, компрессоров и других потребителей с высокими пусковыми токами. Устройство поддерживает как ручное, так и удалённое управление через систему автоматизации.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 80 кА — способен отключить аварийный ток даже при серьёзном КЗ
• Количество полюсов: 3
• Частота: 50 Гц
• Тип расцепителя: электронный — позволяет точно настраивать защиту и фиксировать причину отключения
• Диапазон настройки защиты от перегрузки: 640–1600 А — можно адаптировать под реальную нагрузку
• Диапазон настройки защиты от КЗ: 6400–128000 А — гибкая настройка чувствительности к импульсным токам
• Степень защиты: IP30 — защищает от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3.1 — работает при температурах от –40 °C до +55 °C, подходит для неотапливаемых помещений
• Встроенный моторный привод: да — позволяет дистанционно включать и отключать выключатель
• Защита от замыканий на землю: да — предотвращает опасные утечки тока
• Расцепитель минимального напряжения: да — отключает при проседании или исчезновении напряжения
• Количество вспомогательных контактов: 4 — для сигнализации состояния (вкл/выкл, авария)
• Указатель расцепления: да — наглядно показывает причину отключения (перегрузка, КЗ, недостаток напряжения)
• Подключение силовой цепи: болтовое, шинное — совместимо с сборными шинами и жесткими проводниками
• Способ монтажа: монтажная плата — устанавливается в специальные рамы или ячейки
• Управление: кнопка — ручное включение/отключение через переднюю панель
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1, ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 проектирован для установки в выкатные ячейки распределительных устройств. Его конструкция требует наличия направляющих и фиксирующих элементов, совместимых с типовым решением для выкатных аппаратов. Благодаря шинному подключению, он легко интегрируется в уже существующие шины 400 В. Для монтажа необходима свободная площадь с учётом габаритов устройства и зазора для выдвижения. Не рекомендуется устанавливать в условиях повышенной запылённости или влажности — IP30 не обеспечивает защиту от брызг и пыли. Подключение вспомогательных контактов выполняется после установки, согласно схеме управления.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.1 и ГОСТ Р 50030.2, что гарантирует соответствие требованиям безопасности для электроустановок низкого напряжения. Электронный расцепитель контролирует все параметры в режиме реального времени, предотвращая ложные срабатывания. Защита от замыканий на землю и минимального напряжения повышает уровень безопасности персонала и оборудования. Индикация причины отключения снижает время диагностики и минимизирует простои.

Преимущества

• Выкатная конструкция позволяет обслуживать и менять выключатель без демонтажа шин — экономит время при плановых работах
• Электронный расцепитель с широким диапазоном настройки — точнее, чем тепловые аналоги, особенно при сложных нагрузках
• Встроенный моторный привод — реализация дистанционного управления без необходимости подходить к щиту
• Функция регистрации причин отключения — помогает анализировать аварийные ситуации и предотвращать повторения
• Высокая отключающая способность (80 кА) — подходит для сетей с большими источниками питания
• Работа при экстремальных температурах — надёжно функционирует в холодных цехах и на открытых площадках

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP30 не защищает от влаги и пыли
• Требует специализированной монтажной платформы — нельзя установить в обычный щит без выкатной системы
• Не рассчитан на частые циклы включения/отключения — оптимально для редких операций, не для частого пуска моторов
• Не подходит для сетей постоянного тока — только переменный ток 50 Гц
• Не имеет встроенной защиты от перенапряжений — требуется дополнительная защита (грозоразрядники, ограничители)

Примеры использования

• Вводный автомат в распределительном щите цеха с мощностью более 1 МВт
• Защита главного двигателя конвейерной линии с пуском под нагрузкой
• Щит управления насосной станцией с несколькими насосами и частотными преобразователями
• Распределительный пункт на производстве с автоматизированным SCADA-контролем
• Объекты с высокой вероятностью КЗ — металлургия, сварочные участки, химпроизводства

Практические советы

• При выборе убедитесь, что посадочный размер и глубина ячейки соответствуют габаритам ВА-45 — проверьте чертежи производителя
• Настройку расцепителя лучше выполнять с помощью диагностического интерфейса — не меняйте параметры вслепую
• Используйте вспомогательные контакты для подключения к системе учёта и сигнализации — это повысит эффективность обслуживания
• Проверяйте состояние контактов каждые 6–12 месяцев — при частых отключениях возможен износ
• При работе в условиях низких температур (ниже –20 °C) убедитесь, что механизм выкатывания не замёрз — смажьте направляющие зимой
• Не используйте устройство без подключения защиты от минимального напряжения — потеря питания может вызвать самопроизвольный пуск оборудования
