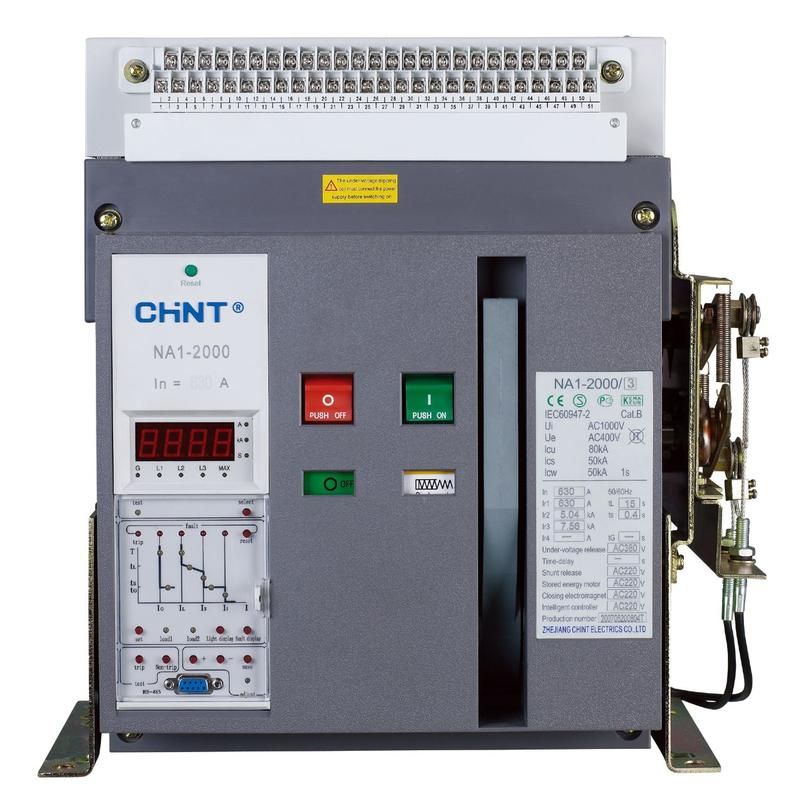

Выключатель автоматический воздушный NA1-2000-1600М/3P выкат., 1600A, 80kA, тип М, AC220В (R) | 101098 CHINT

Автоматический выключатель воздушный CHINT NA1-2000-1600М/3P предназначен для защиты электрических цепей промышленного и коммерческого оборудования от перегрузок и коротких замыканий. Устройство рассчитано на ток 1600 А, имеет отключающую способность 80 кА и подходит для установки в распределительных щитах с напряжением до 690 В. Выключатель NA1-2000-1600М/3P обеспечивает надежную работу в условиях повышенной нагрузки, особенно в высотных зданиях и КТП.

Назначение и область применения

Выключатель NA1-2000-1600М/3P используется для защиты силовых цепей в низковольтных распределительных системах. Применяется в главных распределительных щитах (ГРЩ), комплектных трансформаторных подстанциях (КТП), а также в электроустановках промышленных объектов, торговых центров и высотных зданий. Подходит для защиты линий, где возможны значительные токи короткого замыкания - до 80 кА. Особенно эффективен там, где требуется точная настройка защиты и возможность быстрого обслуживания без демонтажа всей системы.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 80 кА - максимальный ток короткого замыкания, при котором выключатель гарантированно отключится;
• Номинальное напряжение: 400–690 В переменного тока - работает в сетях с напряжением до 690 В, включая 400 В и 690 В;
• Диапазон настройки защиты от перегрузки: 0–1600 А - можно задать порог срабатывания по перегрузке в пределах этого диапазона;
• Диапазон регулировки срабатывания при КЗ: 2400–32000 А - позволяет настроить чувствительность к короткому замыканию в зависимости от характера сети;
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать аппарат из корпуса для обслуживания без отключения питания всей системы;
• Степень защиты: IP20 - защищен от доступа пальцев и предметов более 12 мм, но не защищен от воды и пыли - требует установки внутри закрытого шкафа.

Совместимость и монтаж

Выключатель NA1-2000-1600М/3P устанавливается в специализированные ячейки распределительных щитов, совместимые с конструкцией серии NA1. Для монтажа необходима подготовленная рампа с направляющими для выкатного механизма. Обязательно соблюдайте посадочные габариты и требования к жесткости крепления - вибрации и деформация рампы снижают срок службы контактов. Подключение кабелей выполняется сверху или снизу - в зависимости от исполнения шкафа. Номинальный момент затяжки клемм указан в руководстве производителя - превышение может повредить контактные группы.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведен в соответствии с требованиями безопасности для оборудования класса II. Все функции защиты реализованы через микропроцессорный блок, обеспечивающий точность срабатывания и исключающий ложные сработки. Отказоустойчивость подтверждена сертификатами качества CHINT.

Преимущества

• Выкатная конструкция позволяет проводить диагностику, замену и ремонт без отключения всего щита - минимизирует простои;
• Широкий диапазон настройки защиты (до 32 кА) адаптирует выключатель под сложные условия сети, включая системы с большими пусковыми токами;
• Поддержка работы в сетях до 690 В делает его универсальным для промышленных мощностей и высотных зданий;
• Интеграция с микропроцессорными блоками обеспечивает гибкую настройку защитных характеристик - от перегрузки до однофазного замыкания на землю.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного шкафа;
• Не рекомендован для сетей постоянного тока - только переменный ток 50/60 Гц;
• Не подходит для маломощных цепей ниже 100 А - избыточная мощность усложняет настройку и увеличивает стоимость;
• Требует профессионального монтажа и калибровки - неквалифицированная настройка может привести к отказу защиты.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью 1 МВт;
• Защита основного ввода в высотном офисном здании с несколькими трансформаторами;
• Распределительный автомат в КТП, обслуживающей заводскую линию с частотниками и двигателями большой мощности;
• Узел защиты в системе бесперебойного питания (UPS) средней и крупной мощности.

Практические советы

• Перед установкой проверьте соответствие номинала выключателя NA1-2000-1600М/3P расчетному току короткого замыкания в точке установки - недостаточная отключающая способность опасна;
• Настройте защиту от перегрузки на 80–90% от максимального рабочего тока цепи - это обеспечит безопасность и долгий срок службы;
• Обеспечьте свободный доступ к выкатному механизму - он должен двигаться без усилий и препятствий;
• При использовании в системах с частыми пусками (например, насосы, компрессоры) выбирайте верхний предел диапазона КЗ - 24–32 кА - чтобы избежать ложных срабатываний;
• Регулярно осматривайте контакты и механизм выкатки - даже при IP20 внутренняя пыль со временем влияет на надежность.
