Автоматический выключатель ВА-45 2000/1600А 3P 50кА стационарный EKF PROxima | mccb45-2000-1600

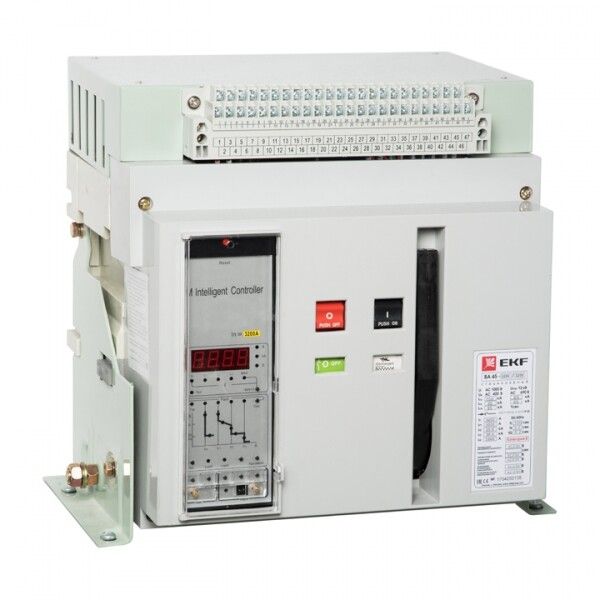

Автоматический выключатель ВА-45 — стационарный прибор с электронным расцепителем, предназначенный для надежной защиты промышленных электросетей от перегрузок, коротких замыканий и потерь напряжения. Бренд EKF, артикул mccb45-2000-1600, обеспечивает высокую коммутационную способность и точную настройку параметров защиты в условиях жесткой эксплуатации.

Назначение и область применения

Автоматический выключатель ВА-45 используется для защиты силовых электрических сетей переменного тока напряжением 400–690 В в промышленных объектах. Он применяется в распределительных щитах, на вводах мощных потребителей, в системах автономного электроснабжения, на участках с высокими требованиями к надежности — например, на заводах, в центрах обработки данных, на транспорте и в энергоемком оборудовании. Выключатель поддерживает как ручное, так и дистанционное управление через внешние системы автоматизации.

Технические характеристики

• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА (при 400 В), 50 кА (при 690 В)
• Номинальное напряжение: 400…690 В AC
• Частота: 50 Гц
• Тип расцепителя: электронный, с микропроцессорным управлением
• Диапазон настройки защиты от перегрузки: 640–1600 А
• Диапазон настройки защиты от КЗ: 6400–128000 А
• Защита от замыканий на землю: встроенная
• Система контроля напряжения: встроенный расцепитель минимального напряжения
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, без защиты от воды)
• Климатическое исполнение: УХЛ3.1 (работает при температурах от –40 °C до +55 °C)
• Способ подключения: шинное, болтовое соединение
• Способ монтажа: на монтажную плату (фиксация в сборке)
• Количество вспомогательных контактов: 4 (для сигнализации состояния)
• Индикация: есть указатель расцепления и возможность установки индикатора отключения
• Привод: электрический, с встроенным моторным приводом
• Управление: кнопочное, совместимо с АСУ ЭЭ
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1, ГОСТ Р 50030.2

Совместимость и монтаж

Выключатель ВА-45 устанавливается исключительно на монтажную плату — он не предназначен для крепления на DIN-рейку. Для подключения используются шины с болтовым соединением; требуется соблюдение момента затяжки согласно технической документации. Подключение вспомогательных контактов и управления осуществляется через клеммы на передней панели. Встроенный моторный привод позволяет выполнять дистанционные включения и отключения — важно проверить соответствие напряжения питания привода (обычно 24 В DC / 220 В AC) с источником управления. Комплексный блок защиты уже встроен — дополнительные устройства не требуются.

Безопасность и стандарты

Автоматический выключатель ВА-45 соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2, что гарантирует безопасность работы в промышленных сетях. Защита от замыканий на землю и расцепитель минимального напряжения предотвращают опасные режимы работы оборудования. Индикация причин отключения и состояние контактов повышает безопасность обслуживания. IP30 не обеспечивает защиту от влаги — установка возможна только в закрытых помещениях с контролируемой средой.

Преимущества

• Высокая отключающая способность (80 кА) — подходит для крупных промышленных объектов с большими токами КЗ
• Электронный расцепитель с широким диапазоном настройки — позволяет точно адаптировать защиту под конкретную нагрузку
• Встроенная система диагностики — сообщает о причинах отключения, состоянии контактов и уровне напряжения
• Поддержка дистанционного управления — совместим с SCADA и другими системами автоматизации
• Долгий срок службы и гарантия 84 месяца — снижают TCO (общие затраты на владение)
• Устойчивость к экстремальным температурам — работает даже в холодных цехах и на открытых площадках при минусовых температурах

Ограничения применения

• Не предназначен для установки на DIN-рейку — требует специальной монтажной платы
• Степень защиты IP30 — нельзя использовать во влажных, пыльных или наружных условиях без дополнительной оболочки
• Требуется питание для моторного привода — необходимо предусмотреть источник 24 В DC или 220 В AC
• Нельзя применять в сетях постоянного тока — только переменный ток 50 Гц
• Не рекомендован для бытовых или маломощных объектов — избыточная мощность и стоимость

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1 МВт
• Щит распределения электроэнергии на химическом заводе
• Защита частотного преобразователя на конвейере
• Резервный ввод в системе бесперебойного питания (АВР)
• Контроль и отключение насосной станции при падении напряжения

Практические советы

• При выборе учитывайте посадочные габариты — монтажная плата должна соответствовать размерам корпуса ВА-45
• Настройку токов перегрузки и КЗ выполняйте после замеров реальных нагрузок — не используйте максимальные значения без необходимости
• Обязательно подключите вспомогательные контакты к системе мониторинга — они дают информацию о положении контактов и фактах отключения
• Проверьте наличие и качество заземления — защита от замыканий на землю эффективна только при правильном контуре заземления
• При использовании в условиях низких температур (ниже –20 °C) убедитесь, что привод и электроника работают стабильно — возможно, нужен подогрев щита
• Регулярно проверяйте момент затяжки болтов подключения — ослабление вызывает нагрев и отказ
