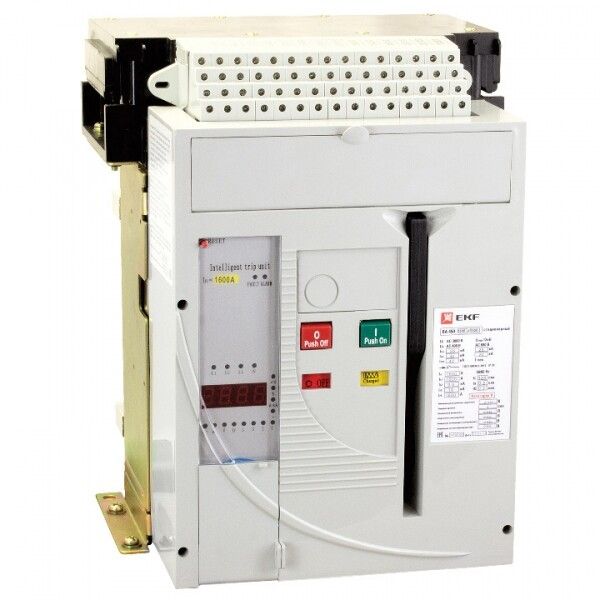

Автоматический выключатель ВА-450 1600/1600А 3P 55кА стационарный EKF | mccb450-1600-1600

Автоматический выключатель ВА-450 1600/1600А 3P 55кА стационарный от EKF предназначен для надёжной защиты мощных трёхфазных сетей от перегрузок, коротких замыканий и замыканий на землю. Этот аппарат - часть серии PROxima, рассчитан на работу в промышленных распределительных устройствах и подходит для установки в ГРЩ, щитах силового освещения и на низкой стороне трансформаторных подстанций.

Назначение и область применения

Автоматический выключатель ВА-450 1600/1600А 3P 55кА стационарный используется в качестве вводного аппарата в системах электроснабжения с высокими требованиями к надёжности. Применяется для защиты:

• вводных линий в ГРЩ и ЩС;
• отходящих кабельных линий на низкой стороне трансформаторных подстанций 10/0,4 кВ;
• электродвигателей средней и большой мощности;
• систем с автономным включением резерва (АВР), включая схемы с секционированием на трёх выключателях.

Подходит для постоянной работы в условиях повышенной нагрузки, где требуется точная и быстрая реакция на аварийные ситуации.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1600 А - максимальный рабочий ток, который выдерживает аппарат без отключения.
• Номинальное напряжение: 400–690 В AC - работает в сетях с линейным напряжением до 690 В.
• Номинальная отключающая способность: 55 кА - способен безопасно отключить ток короткого замыкания до 55 тысяч ампер.
• Тип расцепителя: электронный - обеспечивает гибкую настройку и высокую точность срабатывания.
• Диапазон настройки защиты от перегрузки: 640–1600 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку.
• Диапазон регулировки защиты от КЗ: 6400–128000 А - позволяет точно настроить чувствительность к импульсным токам.
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, что важно для безопасности персонала и оборудования.
• Степень защиты: IP30 - защищён от доступа к опасным частям и твёрдыми предметами (>2,5 мм), но не от воды.
• Тип подключения: болтовое - требует жёсткого крепления проводов через контактные зажимы.
• Способ монтажа: монтажная плата - устанавливается на специальные платы внутри шкафа, не на DIN-рейку.
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат без физического воздействия.
• Расцепитель минимального напряжения: да - отключает питание при снижении напряжения ниже установленного уровня.
• Индикатор отключения и указатель расцепления: да - наглядно показывает причину отключения (перегрузка, КЗ, УЗО).
• Количество переключающих контактов: 4 - включает основные полюса и дополнительный контакт для сигнализации.
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель ВА-450 1600/1600А 3P 55кА стационарный устанавливается исключительно на монтажную плиту, а не на DIN-рейку. Для правильной сборки необходимо:

• обеспечить свободный доступ к болтовым зажимам для подключения медных кабелей сечением, соответствующим 1600 А;
• использовать только рекомендованные моменты затяжки - перетягивание повредит контакты;
• не допускать механических усилий на корпус во время монтажа - он не рассчитан на внешние нагрузки;
• при использовании моторного привода подключить управление по схеме, совместимой с типовым сигналом 24...230 В AC/DC (уточнять в документации EKF).

Не подходит для компактных щитов без места под монтажную плату. Требуется минимум 200×300 мм свободного пространства вокруг аппарата для теплоотвода и обслуживания.

Безопасность и стандарты

Автоматический выключатель ВА-450 1600/1600А 3P 55кА стационарный соответствует международному стандарту IEC 60947-2 и российским требованиям ГОСТ Р 50030.2. Обладает сертификатами ЕАС, подтверждает соответствие требованиям ПУЭ для промышленных объектов. Электронный расцепитель обеспечивает селективность с другими защитными устройствами, предотвращая ложные отключения.

Преимущества

• Высокая отключающая способность (55 кА) - подходит для крупных энергообъектов с большими токами КЗ.
• Электронный расцепитель - позволяет точно настраивать параметры защиты под конкретную нагрузку, в отличие от тепловых аналогов.
• Функция защиты от замыканий на землю - снижает риск поражения током и возгорания при повреждении изоляции.
• Моторный привод и удалённое управление - удобны для автоматизации и дистанционного контроля.
• Длинная гарантия (7 лет) - говорит о высокой надёжности конструкции и качества материалов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Не подходит для маломощных цепей (<640 А): слишком высокий нижний порог настройки перегрузки.
• Требует профессионального монтажа - нельзя устанавливать самостоятельно без опыта работы с высокотоковыми оборудованием.
• Не имеет встроенного механизма ручного включения - при отказе моторного привода требуется ручное включение через специальный рычаг (указан в руководстве).
• Не совместим с обычными DIN-рейками - требует специальной монтажной платы.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с мощностью трансформатора 2500 кВА.
• Защита главного двигателя насосной станции мощностью 500 кВт.
• Линия питания системы АВР на подстанции 10/0,4 кВ, где требуется координированная работа трёх выключателей.
• Цепь питания конвейера с частотным преобразователем - благодаря точной настройке защиты от перегрузки и КЗ.

Практические советы

• При выборе убедитесь, что посадочные размеры монтажной платы совпадают с габаритами ВА-450 1600/1600А 3P 55кА стационарного - иначе потребуется доработка шкафа.
• Настройку расцепителей выполняйте после проверки фактических токов нагрузки - используйте клещевой токоизмеритель.
• Проверьте целостность контактов и состояние изоляции перед первым включением - особенно после длительного хранения.
• При наличии моторного привода запишите схему управления и сохраните её в технической документации объекта.
• Не забудьте про периодическую проверку функции УЗО - тестовая кнопка должна работать ежегодно.
