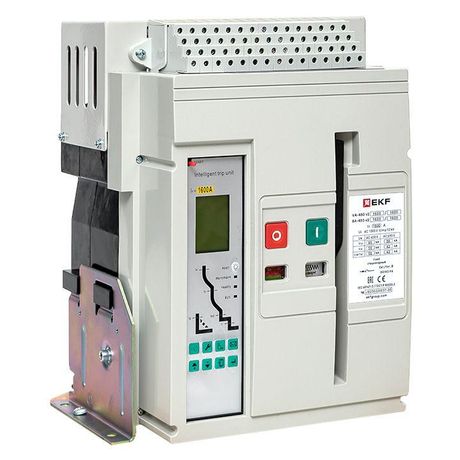

Выключатель автоматический ВА-450 1600/1600А 3P 65кА стационарный v2 | mccb450-1600-1600-v2 EKF

Автоматический выключатель ВА-450 от EKF - трёхполюсный стационарный аппарат с номинальным током 1600 А и отключающей способностью 65 кА, предназначен для надёжной защиты мощных электрических цепей в промышленных и коммерческих объектах. Установка уставки расцепления на 640 А и наличие двух нормально открытых контактов позволяют гибко настраивать защиту под конкретную нагрузку.

Назначение и область применения

Выключатель ВА-450 используется для защиты трёхфазных сетей переменного тока напряжением до 690 В и частотой 50 Гц. Применяется в качестве вводного автомата в ГРЩ и ЩС, для защиты отходящих линий, электродвигателей и трансформаторных подстанций 10/0,4 кВ. Подходит для систем автоматического включения резерва (АВР) как с секционированием, так и без него. Обеспечивает отключение при перегрузках, коротких замыканиях и однофазных замыканиях на землю.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Отключающая способность: 65 кА
• Номинальное напряжение: 400–690 В
• Диапазон настройки защиты от перегрузки: 640–1600 А (установлено на 640 А)
• Диапазон регулировки расцепителя КЗ: 1600–25 000 А
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Защита от замыканий на землю: да - функция обеспечивает отключение при утечке тока через корпус или землю
• Тип подключения: болтовое - требует фиксации проводов с помощью клеммных винтов
• Тип элемента управления: рычаговый - удобная ручка для ручного включения/выключения
• Количество НО контактов: 2 - два нормально открытых вспомогательных контакта для сигнализации состояния аппарата
• Конструкция: стационарный - монтируется жестко в шкаф, не имеет выдвижного механизма

Совместимость и монтаж

Выключатель ВА-450 совместим с шкафами и сборками, рассчитанными на установку крупногабаритных MCCB. Для монтажа требуется свободное пространство вокруг аппарата для теплоотвода и обслуживания. Болтовое подключение предполагает использование медных кабелей с подходящими наконечниками. Диаметр кабельных жил должен соответствовать рекомендациям производителя - проверьте сечение по таблице допустимого тока. Монтаж выполняется только при отключенном питании. Убедитесь, что крепление в шкафу выполнено с учётом вибрации и механических нагрузок - стационарная конструкция не предусматривает демонтажа без отключения сети.

Безопасность и стандарты

Выключатель ВА-450 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в промышленных условиях. Защита от замыканий на землю повышает безопасность при аварийных ситуациях, особенно в помещениях с повышенной влажностью. IP30 не защищает от брызг и пыли - не используйте в открытом исполнении вне шкафа.

Преимущества

• Широкий диапазон настройки тока перегрузки (640–1600 А) позволяет точно адаптировать защиту под реальные условия эксплуатации
• Функция защиты от замыканий на землю снижает риск поражения током и возгорания
• Два НО контакта обеспечивают возможность удалённой сигнализации положения выключателя (вкл./выкл.)
• Высокая отключающая способность (65 кА) гарантирует надёжное отключение даже при серьёзных КЗ
• Максимальный номинальный ток 1600 А делает его подходящим для крупных потребителей: насосов, компрессоров, печей, конвейеров

Ограничения применения

• Не предназначен для мобильного или выдвижного монтажа - только стационарная установка
• IP30 не обеспечивает защиту от влаги - запрещена установка в сырых, пыльных или уличных местах без герметичного шкафа
• Требуется точная настройка уставок - некорректные значения могут привести к ложному срабатыванию или отказу защиты
• Не поддерживает модульные расширения - все функции встроены, нельзя добавить дополнительные модули
• Подходит только для трёхфазных сетей - не использовать в однофазных цепях

Примеры использования

• Вводной автомат в главном распределительном щите (ГРЩ) промышленного цеха
• Защита питающих линий к асинхронным двигателям мощностью более 200 кВт
• Отходящий автомат после силового трансформатора 10/0,4 кВ в ЖКХ или торговом центре
• Участок системы АВР с секционированием - три таких выключателя контролируют основной, резервный и секционный ввод
• Защита конвейерной линии с высоким пусковым током

Практические советы

• Перед первым включением обязательно проверьте установленную уставку тока перегрузки - она должна быть чуть выше максимального рабочего тока нагрузки, но ниже допустимого нагрева кабеля
• Используйте кабели с медными наконечниками и затягивайте болты усилием, указанным в документации - недостаточно плотное соединение вызывает перегрев
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно при частых включениях или высоких токах
• Для контроля состояния выключателя подключите сигналы с НО контактов к панели управления - это позволит получать оповещения о сработавшем защитном устройстве
• Не заменяйте ВА-450 на менее мощный аналог без пересчёта всей системы - 65 кА отключающей способности критически важны в сетях с малым импедансом
