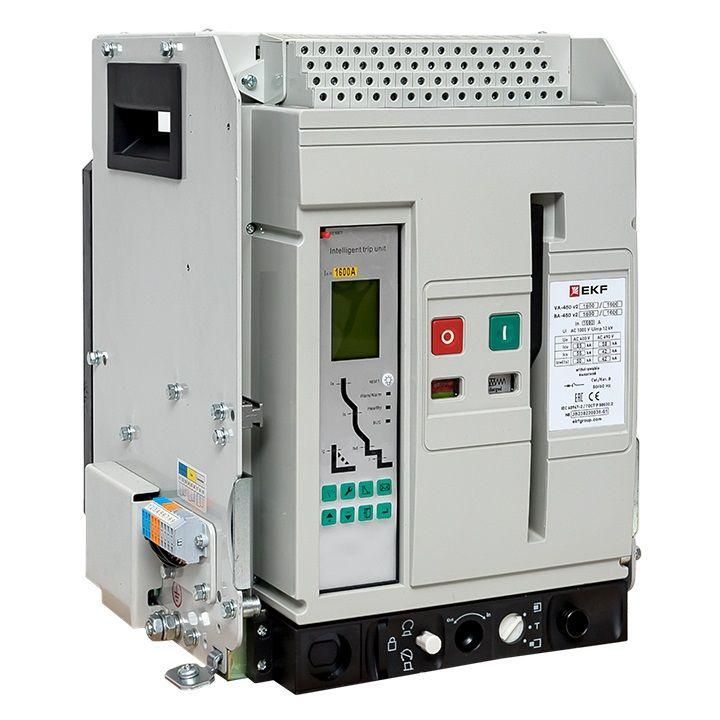

Выключатель автоматический ВА-450 1600/800А 3P 65кА выкатной v2 | mccb450-1600-800v-v2 EKF

Автоматический выключатель ВА-450 1600/800А 3P 65кА выкатной от EKF предназначен для защиты мощных трёхфазных сетей от перегрузок и коротких замыканий, включая замыкания на землю. Выкатная конструкция обеспечивает безопасную диагностику и обслуживание без демонтажа проводов. Артикул mccb450-1600-800v-v2 соответствует серии ВА-45 v2 EKF и рассчитан на использование в промышленных распределительных устройствах.

Назначение и область применения

Выключатель ВА-450 1600/800А 3P 65кА используется как вводное устройство в ГРЩ, ЩС и на низкой стороне трансформаторных подстанций 10/0,4 кВ. Применяется для защиты отходящих линий, электродвигателей и систем автозапуска резерва. Подходит для сетей с частотой 50 Гц и напряжением до 690 В. Защита от замыканий на землю делает его актуальным для систем TN-S и TT с требованием к селективному отключению.

Технические характеристики

• Количество полюсов: 3 — защищает все три фазы одновременно.
• Номинальный ток длительной нагрузки: 800 А — максимальный постоянный ток, который выключатель может проводить без нагрева и отключения.
• Уставка расцепителя перегрузки: 320–800 А — можно настроить порог срабатывания при длительной перегрузке в этом диапазоне.
• Уставка расцепителя КЗ: 800–25 000 А — реагирует на высокие токи короткого замыкания, адаптируется под нагрузку сети.
• Номинальная отключающая способность: 65 кА — способен безопасно отключить самую серьёзную аварию в пределах этой величины.
• Номинальное напряжение: 400–690 В — работает в промышленных сетях среднего и высокого напряжения.
• Защита от замыканий на землю: да — имеет встроенное устройство для обнаружения утечек тока через корпус или землю.
• Степень защиты: IP30 — защита от доступа инструментов и предметов более 2,5 мм, но не от воды и пыли.
• Тип подключения: болтовое — силовые кабели закрепляются гайками на клеммах, надёжно и долговечно.
• Количество НО контактов: 2 — два вспомогательных контакта для сигнализации состояния (включен / отключен).
• Тип управления: рычажковый — удобное механическое управление положением выключателя.
• Конструкция: выкатной — позволяет извлекать модуль из шкафа для осмотра и ремонта без отключения всей системы.

Совместимость и монтаж

Выключатель ВА-450 1600/800А 3P 65кА устанавливается в сборочные рамы стандартизованных ячеек ГРЩ и ЩС. Для работы требуется свободное место для выдвижения — минимальный зазор перед шкафом — 800 мм. Болтовые клеммы требуют точного момента затяжки — используйте динамометрический ключ. Подключение контрольных проводов к двум НО контактам выполняется для сигналов в систему АСУ ТП или световой индикации. Убедитесь, что посадочная глубина совпадает с типом шасси в вашем щите.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе. Выкатная система снижает риск травматизма при обслуживании — работа возможна при отключённой энергии, но без вскрытия основного контура. Отключение при замыкании на землю повышает безопасность персонала в условиях повышенной влажности или металлических конструкций.

Преимущества

• Выкатная конструкция позволяет менять или проверять аппарат без отключения всего шкафа — экономит время на плановое обслуживание.
• Широкий диапазон настройки расцепителей (320–800 А и 800–25 000 А) обеспечивает точную адаптацию под конкретную нагрузку.
• Интегрированная защита от замыканий на землю исключает необходимость внешних устройств типа УЗО.
• Болтовое подключение гарантирует прочность соединений даже при больших токах и вибрациях.
• Два НО контакта позволяют легко интегрировать выключатель в системы автоматизации и сигнализации.

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP30 не защищает от влаги и пыли.
• Не рекомендован для частых операций включения/выключения — не является коммутационным аппаратом, а лишь защитным.
• Максимальный ток 800 А — нельзя использовать для нагрузок выше этого значения, даже если номинал аппарата 1600 А (это предельный класс, а не рабочий ток).
• Требуется специализированная рамка или направляющие для выкатной установки — не подходит для универсальных шкафов без подготовки.

Примеры использования

• Вводный автомат в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ.
• Защита крупного электродвигателя насосной станции мощностью 400 кВт.
• Линия питания конвейера в пищевой промышленности с требованием к селективности и защите от утечек.
• Часть схемы АВР с секционированием — один из трёх выключателей в связке для переключения между источниками.

Практические советы

• Перед первым запуском обязательно проверьте установленную уставку расцепителя — она должна соответствовать расчетному току нагрузки, а не просто быть ближе к максимуму.
• При использовании в условиях вибрации (например, рядом с компрессорами) дополнительно закрепите болты кабельных выводов и контролируйте момент затяжки каждые 6 месяцев.
• Для связи с системой автоматизации используйте именно НО контакты — они замыкаются при включенном состоянии, что удобнее для логики управления.
• Не допускайте попадания посторонних предметов внутрь открытого выкатного механизма — даже при отключении есть потенциально опасные части.
• При замене выключателя ВА-450 1600/800А 3P 65кА убедитесь, что новый экземпляр того же артикула mccb450-1600-800v-v2 — отличаются не только токи, но и габариты выкатной платформы.
