Выключатель автоматический ВА-450 1600/800А 3P 65кА стационарный v2 | mccb450-1600-800-v2 EKF

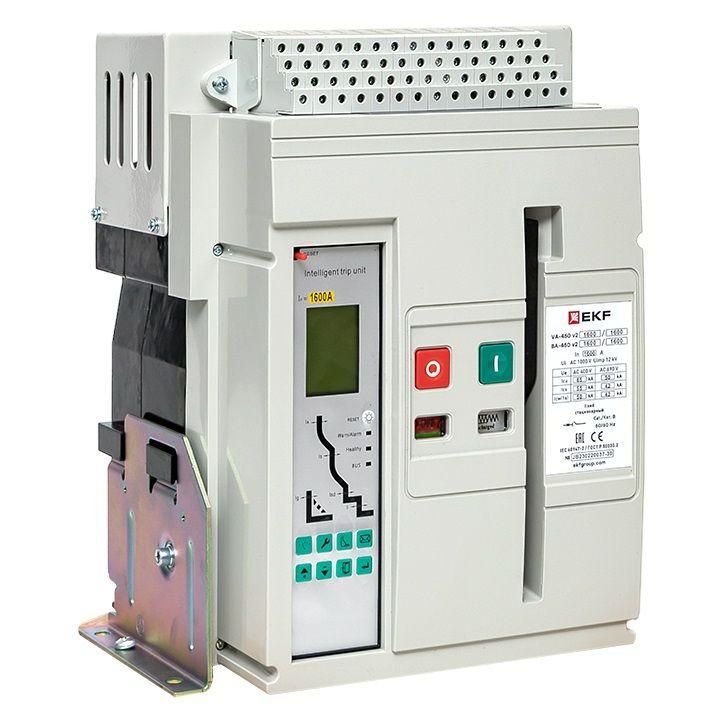

Автоматический выключатель EKF ВА-45 v2 (артикул mccb450-1600-800-v2) предназначен для защиты трёхфазных электрических сетей от перегрузок и коротких замыканий, включая замыкания на землю. Устройство стационарного исполнения с болтовым подключением подходит для установки в щитах высокой мощности - ГРЩ, ЩС, на низкой стороне трансформаторных подстанций.

Назначение и область применения

Автоматический выключатель EKF ВА-45 v2 используется как вводной аппарат в распределительных устройствах, защищает отходящие линии, электродвигатели и силовые цепи. Применяется в системах с автономным резервированием питания, включая схемы с секционированием. Подходит для объектов с высокими требованиями к надёжности: промышленные предприятия, энергообъекты, жилые и коммерческие здания с крупными нагрузками.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Уставка тока расцепления перегрузки: 320–800 А - можно настроить порог срабатывания при длительной перегрузке
• Уставка тока расцепления КЗ: 800–25 000 А - чувствительность к короткому замыканию, адаптируется под тип сети
• Отключающая способность: 65 кА - способность безопасно прервать ток при серьёзном КЗ
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях переменного тока 50 Гц
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды
• Контакты: 2 нормально открытых (2НО) - используются для сигнализации состояния (например, “выключен” или “сработал”)
• Подключение: болтовое - требует фиксации к шинам или кабелям через болты
• Тип управления: рычаговый - удобная ручка для ручного включения/отключения
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, повышает безопасность

Совместимость и монтаж

Монтаж возможен только в стационарных распределительных щитах. Выключатель не имеет DIN-рейки - крепится болтами к основанию или раме. Для подключения используйте кабели сечением, соответствующим току 800 А (обычно 2×150–2×185 мм2 медные). Обязательно соблюдайте момент затяжки болтов согласно документации производителя - недостаточное или избыточное усилие снижают контактную надёжность. Учитывайте габариты аппарата: он занимает значительное место в щите, требует свободного доступа для обслуживания.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2. Защита от замыканий на землю обеспечивает соответствие требованиям безопасности для помещений с повышенной опасностью. IP30 позволяет использовать устройство внутри закрытых щитов, но не допускает установку во влажных или пыльных средах вне корпуса. Работа в пределах температур от -25C до +60C.

Преимущества

• Широкий диапазон настройки тока расцепления - легко адаптировать под конкретную нагрузку
• Высокая отключающая способность (65 кА) - подходит для сетей с большими токами КЗ
• Интегрированная защита от замыканий на землю - исключает необходимость в отдельном устройстве
• Наличие двух НО контактов - позволяют подключить сигнализацию или внешнюю логику управления
• Серия ВА-45 v2 от EKF - проверенная конструкция, совместимая с другими компонентами этой серии

Ограничения применения

• Не предназначен для мобильного или переносного использования - только стационарная установка
• IP30 не защищает от брызг, пыли и влаги - нельзя устанавливать на улице или в сырых помещениях без дополнительной защиты
• Требуется профессиональный монтаж - неправильная затяжка болтов может вызвать нагрев и выход из строя
• Не поддерживает модульное расширение - невозможно добавить дополнительные функции после установки
• Номинальный ток 800 А - не подходит для маломощных цепей ниже 300 А, где эффективнее применять более компактные автоматы

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ
• Защита главного двигателя насосной станции мощностью ~400 кВт
• Линия питания группы конвейеров в пищевой промышленности
• Система АВР с двумя источниками питания - один выключатель на основном входе, второй на резервном

Практические советы

• Перед первым запуском обязательно проверьте установленную уставку тока перегрузки - она должна быть чуть выше максимального рабочего тока нагрузки, но не выше 800 А
• Для контроля работы используйте сигналы с 2НО контактов - подключите к пульту управления или SCADA-системе
• Проверяйте состояние контактов и болтовых соединений каждые 6–12 месяцев - особенно при частых включениях или высоких нагрузках
• Не заменяйте этот выключатель на менее мощный даже при кажущейся “недогрузке” - 65 кА отключающей способности важны для сохранения целостности всей системы
• При проектировании учтите, что выключатель не имеет встроенного термального расцепителя - все настройки выполняются через электронный модуль, который требует правильной калибровки
