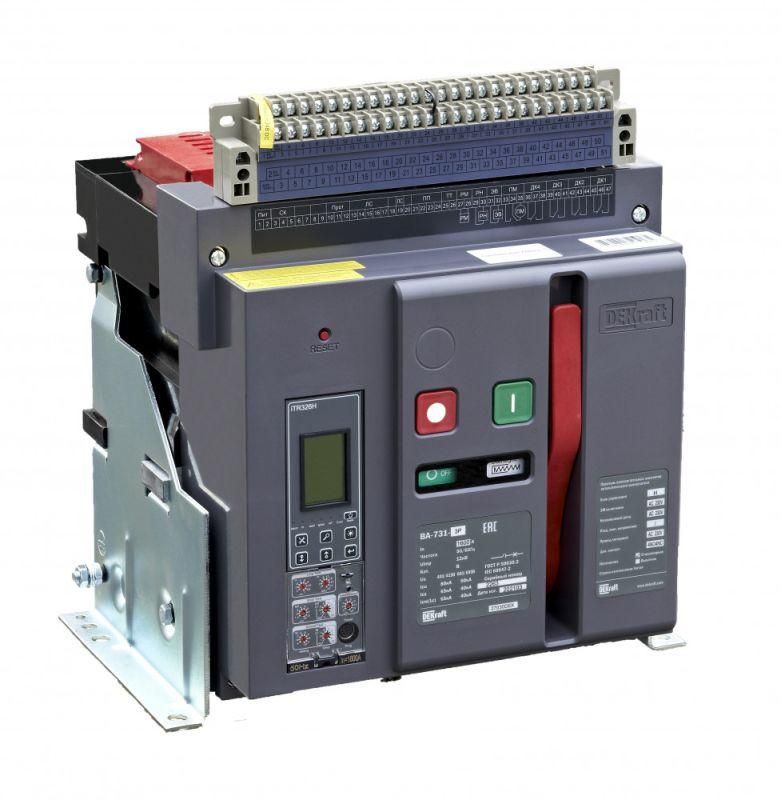

Выключатель автоматический воздушный 3P 800А 80кА стационарный, расцепитель Н ВА-731 | 27027DEK DEKraft APC

Автоматический выключатель воздушный стационарный 3P 800А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Модель ВА-731 обеспечивает надёжную работу в промышленных объектах с высокими требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель ВА-731 используется для коммутации и защиты мощных электрических цепей в распределительных щитах промышленных предприятий. Подходит для установки в системах питания станков, конвейеров, насосных станций, трансформаторных подстанций и других объектов с токами до 800 А. Благодаря электронному расцепителю и встроенной диспетчеризации, устройство идеально для интеллектуальных систем учёта и удалённого контроля.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Защита от замыканий на землю: встроенная
• Диапазон настройки защиты от перегрузки: от 320 А
• Диапазон срабатывания при КЗ без задержки: 1600 А
• Конструкция: стационарная, с монтажной платой
• Способ подключения: через шину (заднее горизонтальное присоединение)
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Встроенные вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнальный контакт)
• Управление: кнопка нажимная, с электромагнитным включением и независимым расцепителем
• Моторный привод: встроенный, 230 В переменного тока
• Работает с расцепителем минимального напряжения

Совместимость и монтаж

ВА-731 устанавливается на монтажную плиту в распределительном щите. Присоединение силовых проводников выполняется через заднюю шину - требуется подготовить соответствующую шинную систему. Устройство совместимо со стандартными шинами 50–80 мм2. Для подключения вспомогательных цепей (управления, сигналов) используются клеммы на корпусе. Моторный привод и электромагнит включения работают от 230 В переменного тока - необходимо предусмотреть питание. Расцепитель минимального напряжения требует отдельного источника постоянного или переменного тока 230 В.

Безопасность и стандарты

ВА-731 соответствует международным нормам IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает точную и быструю реакцию на аварийные режимы. Защита от замыканий на землю снижает риск поражения током и возгорания. IP40 предотвращает доступ крупных сторонних частиц, но не защищает от влаги - установка допускается только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (80 кА) позволяет применять в местах с большими токами КЗ - например, рядом с трансформаторами.
• Электронный расцепитель даёт гибкую настройку параметров защиты - можно адаптировать под конкретную нагрузку.
• Встроенный моторный привод обеспечивает дистанционное включение/выключение без физического доступа к аппарату.
• Четыре вспомогательных контакта позволяют интегрировать выключатель в системы SCADA и АСУ ТП.
• Наличие расцепителя минимального напряжения защищает оборудование от работы при проседании напряжения.
• Сигнальный контакт информирует о состоянии аппарата - удобно для диагностики и обслуживания.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP40 исключает использование во влажной среде или под открытым небом.
• Требуется стабильное питание 230 В для моторного привода, электромагнита и расцепителя - при отключении электроэнергии функции дистанционного управления теряются.
• Настройка расцепителя требует специального оборудования и знаний - не рекомендуется самостоятельная корректировка без опыта.
• Подключение только через шину - нельзя использовать обычные кабельные выводы.
• Не поддерживает модульную расширяемость - все функции встроены и не могут быть изменены после сборки.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В, защищающий группу двигателей суммарной мощностью до 550 кВт.
• Щит управления технологической линией с частотными преобразователями - где важны точная защита и сигналы о состоянии.
• Система бесперебойного питания (ИБП) большой мощности, где необходима быстрая отсечка при КЗ и возможность дистанционного отключения.
• Объекты с жесткими требованиями к энергоэффективности - благодаря возможности мониторинга нагрузки и анализа аварийных событий.

Практические советы

• Перед монтажом проверьте соответствие шины и размеров проёмов в щите - посадочные размеры должны точно совпадать с конструкцией ВА-731.
• Для безопасной настройки расцепителя используйте программное обеспечение DEKraft или сертифицированный диагностический прибор - не меняйте параметры вручную без документации.
• При использовании моторного привода убедитесь, что источник 230 В имеет достаточную мощность и стабильность - скачки напряжения могут повредить электромагниты.
• Регулярно проверяйте состояние вспомогательных контактов - окисление или износ влияет на достоверность сигналов в системе управления.
• При замене старого автомата - сохраните схему подключения всех вспомогательных цепей, так как они отличаются от типичных выключателей.
