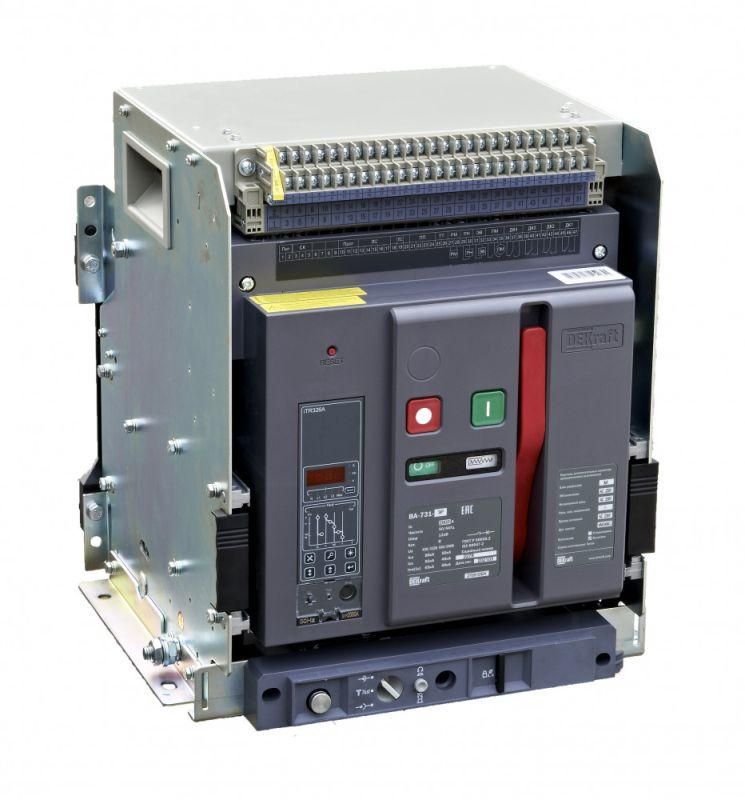

Выключатель автоматический воздушный 3п 800А 80кА ВА-731 расцеп. М выкатн. DEKraft 27047DEK APC

Автоматический выключатель воздушный выкатной 3P 800А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Выкатная конструкция позволяет легко обслуживать аппарат без демонтажа проводов - идеально для распределительных щитов промышленного уровня.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 800А 80кА расцепитель М ВА-731 используется для коммутации и защиты силовых цепей в промышленных объектах: подстанциях, центрах распределения энергии, на производствах с высокими нагрузками. Подходит для защиты оборудования таких типов, как крупные двигатели, печи, конвейеры, системы освещения и другие установки, требующие надёжной защиты при токах до 800 А.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА - способен безопасно отключить даже самые серьёзные КЗ
• Тип расцепителя: электронный - точная настройка и диагностика
• Защита от замыканий на землю: встроенная - обеспечивает безопасность при утечках тока
• Настройка защиты от перегрузки: от 320 А - можно адаптировать под реальную нагрузку
• Регулировка защиты от КЗ без задержки: до 1600 А - быстрое отключение при аварийном токе
• Конструкция: выкатная - аппарат извлекается из корпуса на направляющих
• Моторный привод: встроенный, электрический, 230 В переменного тока - позволяет дистанционно включать/отключать
• Подключение силовой цепи: на шину - удобно для сборки в ячейках
• Степень защиты IP40 - защищён от предметов больше 1 мм, но не от воды
• Управление: кнопка нажимная на лицевой панели
• Вспомогательные контакты: 4 шт. - для сигналов состояния (вкл/откл), сигнализации положения в корзине
• Способ монтажа: на монтажную плату - фиксируется в специальной рамке внутри распределительного щита

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 800А 80кА расцепитель М ВА-731 совместим со стандартными выкатными системами для ячеек среднего напряжения. Установка выполняется на монтажную плату в распределительном щите. Присоединение силовых проводников осуществляется через задние горизонтальные шины - не требуется доступ к передней части при работе. Для правильного монтажа важно соблюсти габариты корзины: выкатной механизм рассчитан на стандартные размеры, соответствующие сериям DEKraft. Перед установкой проверьте соответствие глубины шкафа и наличия места для полного выдвижения аппарата.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Наличие встроенного расцепления при замыканиях на землю повышает уровень безопасности персонала и оборудования. IP40 гарантирует защиту от случайного прикосновения к токоведущим частям, однако не предназначено для работы во влажных или запылённых условиях вне закрытых щитов.

Преимущества

• Выкатная конструкция - возможность ремонта и замены без отключения всей сети
• Электронный расцепитель - точная настройка порогов срабатывания, диагностика состояния
• Встроенные моторный привод и независимый расцепитель - поддерживают автоматизированные системы управления
• Четыре вспомогательных контакта - позволяют интегрировать аппарат в SCADA и системы контроля
• Защита от замыканий на землю - снижает риск возгораний и поражений током
• Подключение на шину - минимизация времени монтажа и уменьшение числа соединений

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP40 исключает работу на улице или в сырых помещениях
• Требуется жесткая фиксация в монтажной плате - нельзя использовать как самостоятельный модуль
• Напряжение питания для привода и расцепителей - только 230 В переменного тока; не работает от постоянного тока
• Максимальный ток 800 А - не подходит для цепей выше этого значения
• Не имеет функции дугогашения в воздухе при сверхвысоких токах - не применяется в системах выше 690 В

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита главного двигателя насосной станции мощностью более 500 кВт
• Коммутирующее устройство в цепях нагревательных печей с импульсными нагрузками
• Щитовая секция на заводе с автоматизированной системой управления

Практические советы

• Перед первым включением проверьте настройки расцепителя: ток перегрузки (320 А) и ток КЗ (до 1600 А) должны соответствовать нагрузке вашего оборудования
• Используйте вспомогательные контакты для сигнализации состояния в системе управления - это ускоряет поиск отказов
• Обязательно используйте разделители полюсов - они предотвращают пробой между фазами при повышенной влажности или загрязнении
• При замене аппарата сохраняйте оригинальную рамку передней панели - она обеспечивает герметичность и целостность интерфейса управления
• Не допускайте механических ударов при выдвижении - механизм чувствителен к перекосам
• Регулярно проверяйте состояние контактов на шинах - окисление может вызвать перегрев при 800 А
