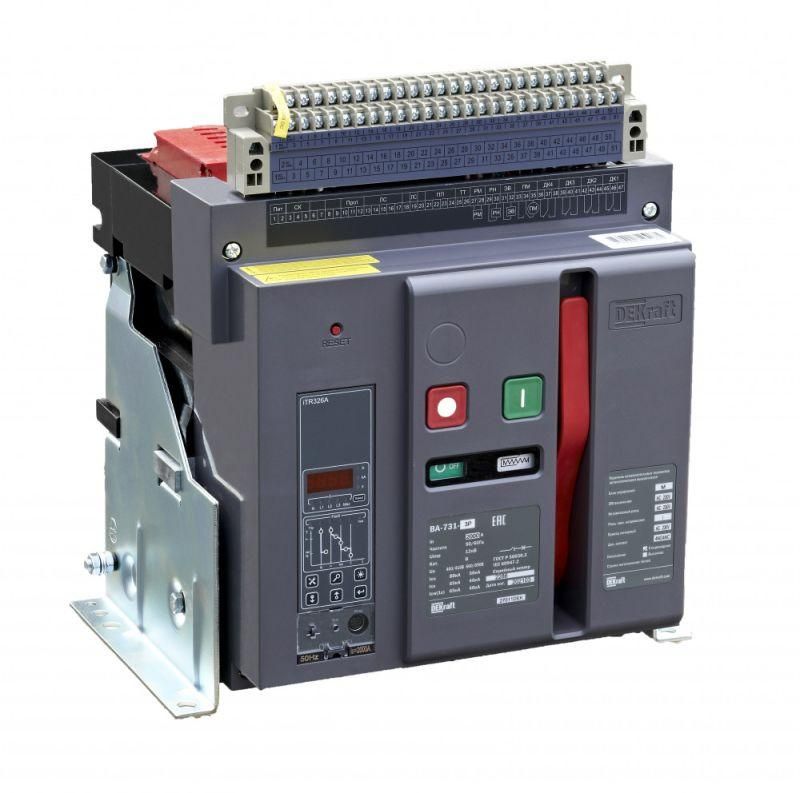

Выключатель автоматический воздушный 3P 1000А 80кА стационарный, расцепитель М ВА-731 | 27008DEK DEKraft APC

Автоматический выключатель воздушный стационарный 3P 1000А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Этот аппарат обеспечивает надёжное отключение при КЗ и перегрузках, особенно там, где требуется высокая коммутационная способность и точная настройка защиты.

Назначение и область применения

Автоматический выключатель воздушный стационарный 3P 1000А 80кА расцепитель М ВА-731 используется в качестве главного защитного аппарата в распределительных щитах среднего и крупного масштаба. Подходит для установки в промышленных объектах: заводские электроустановки, энергоцентры, насосные станции, системы кондиционирования большой мощности. Применяется там, где необходима защита от коротких замыканий до 80 кА и управление вручную или дистанционно.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон регулировки срабатывания при КЗ: 2000 А (фиксированная настройка)
• Защита от замыканий на землю: встроена
• Конструктивное исполнение: стационарное (не съёмное)
• Способ монтажа: на монтажную плату (крепится жёстко к основанию щита)
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Количество вспомогательных контактов: 4 (два для состояния “вкл”, два для “откл”)
• Привод: электрический, с моторным приводом 230 В перем. тока
• В комплекте: электромагнит включения, независимый расцепитель (230 В), разделители полюсов, рамка передней панели

Совместимость и монтаж

Автоматический выключатель воздушный стационарный 3P 1000А 80кА расцепитель М ВА-731 устанавливается исключительно на монтажную плиту внутри распределительного щита. Присоединение проводов - заднее, горизонтальное. Для работы требует свободного доступа с фронтальной стороны для обслуживания и проверки положения рычага. Учитывайте габариты аппарата при проектировании щита - он занимает значительное место из-за стационарной конструкции и наличия внутренних модулей. Не совместим со съёмными направляющими или DIN-рейками.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита от замыканий на землю снижает риск поражения током и возгорания при повреждении изоляции. Все элементы управления и приводы рассчитаны на работу при 230 В переменного тока - необходимо соблюдать полярность и наличие заземления.

Преимущества

• Высокая отключающая способность (80 кА) позволяет защищать даже крупные сети с большими токами КЗ
• Электронный расцепитель даёт возможность точно настраивать пороги срабатывания, что важно для сложных систем
• Встроенная защита от замыканий на землю устраняет необходимость в дополнительном устройстве
• Наличие моторного привода и дистанционных команд (электромагнит включения + независимый расцепитель) позволяет интегрировать аппарат в АСУ ТП
• Четыре вспомогательных контакта обеспечивают полный контроль состояния (вкл/откл) для систем автоматизации

Ограничения применения

• Не предназначен для мобильного или переносного использования - только стационарная установка
• IP40 не защищает от влаги; запрещено применение во влажных помещениях без дополнительной герметизации корпуса щита
• Работает только при наличии внешнего питания 230 В для привода и расцепителей - при отключении электроснабжения нельзя выполнить дистанционное включение
• Фиксированный порог срабатывания при КЗ - 2000 А - нельзя изменить, что ограничивает гибкость настройки
• Требует специализированного монтажа и опыта - не рекомендован для домашнего или бытового использования

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В, обслуживающем линии станков с ЧПУ
• Щит питания конвейерной линии с несколькими двигателями по 50–100 кВт каждый
• Центральный выключатель в системе тепловой электростанции малой мощности
• Защита трансформаторной подстанции 6(10)/0,4 кВ, где требуется координация с нижестоящими автоматами

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 1000 А - используйте медные шины или кабели с площадью сечения не менее 2×240 мм2
• Обеспечьте достаточное охлаждение вокруг аппарата - при длительной работе на пределе нагрев может вызвать срабатывание термической защиты
• Подключайте все вспомогательные контакты через реле или PLC - они не предназначены для прямого управления нагрузкой
• Проверяйте целостность электромагнита включения и независимого расцепителя перед первым запуском - при отсутствии 230 В они не будут работать
• При использовании в составе комплексной системы автоматизации - согласуйте временные задержки расцепителей с другими аппаратами для сохранения селективности
