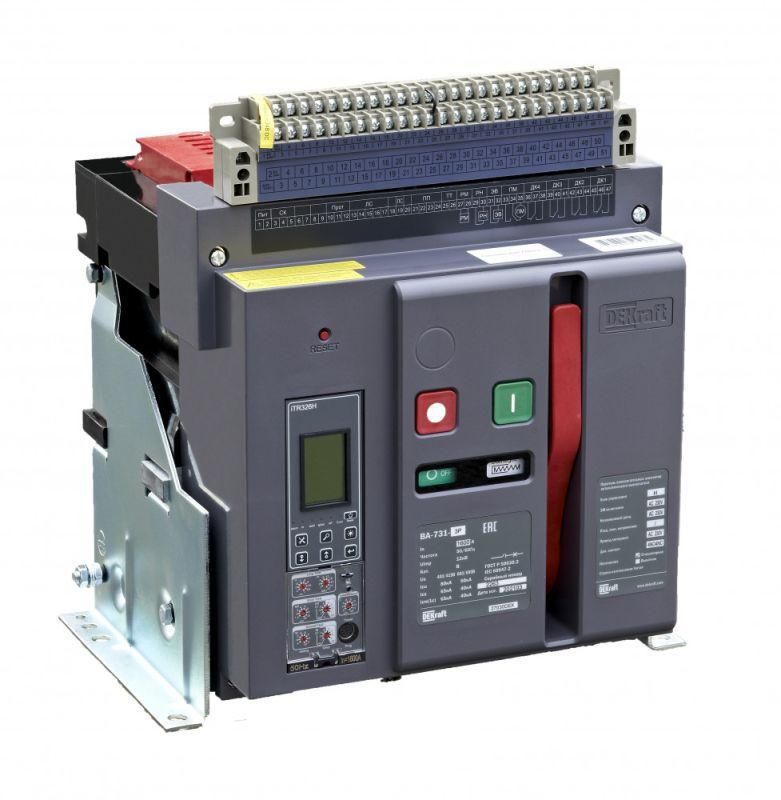

Выключатель автоматический воздушный 3P 1000А 80кА стационарный, расцепитель Н ВА-731 | 27028DEK DEKraft APC

Автоматический выключатель воздушный стационарный 3P 1000А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты мощных электрических цепей в распределительных устройствах высокой надежности. Благодаря электронному расцепителю и встроенному моторному приводу, ВА-731 обеспечивает точную настройку и удалённое управление, что делает его идеальным решением для промышленных объектов с требованиями к диспетчеризации.

Назначение и область применения

Автоматический выключатель ВА-731 используется для защиты силовых цепей постоянного и переменного тока в распределительных щитах среднего и высокого класса. Применяется в энергообъектах, производствах с крупными двигателями, системах бесперебойного питания, на транспорте и в инфраструктурных объектах - там, где требуется высокая отключающая способность и возможность удалённого контроля.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: до 690 В
• Отключающая способность: 80 кА при максимальном токе короткого замыкания
• Тип расцепителя: электронный, с возможностью настройки
• Настройка перегрузки: от 400 А до 1000 А
• Настройка защиты от КЗ: от 2000 А до 10000 А (кратность 2–10 от I_n)
• Защита от замыканий на землю: встроенная, с настраиваемой чувствительностью
• Степень защиты IP: IP40 - защита от предметов больше 1 мм, но не от воды
• Привод: электрический с встроенным моторным приводом (230 В переменного тока)
• Количество контактов: 4 - два для положения «ВКЛ» и «ОТКЛ», один сигнальный, один свободный
• Управление: кнопка нажимная на лицевой панели + внешнее управление через электромагнит и независимый расцепитель
• Подключение: задние горизонтальные шины (шинный монтаж)
• Конструкция: стационарная - устанавливается в закреплённой раме, не предназначена для выдвижения

Совместимость и монтаж

ВА-731 рассчитан на установку на монтажную плату в сборках типа ШР, ЩР, ЯЩИКИ с жестко фиксированным креплением. Подключение выполняется исключительно через заднюю шину - требует предварительной подготовки шинопровода или медных шин с соответствующими габаритами. Для работы необходим источник 230 В переменного тока для питания моторного привода, электромагнита включения и независимого расцепителя. Установка допускается только в помещениях с контролируемой температурой и отсутствием конденсата из-за степени защиты IP40.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель обеспечивает селективную работу с другими устройствами защиты, снижая риск массового отключения. Все функции защиты сертифицированы и проверены на соответствие требованиям безопасности при работе с токами до 80 кА.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания под конкретную нагрузку - минимизирует ложные отключения.
• Встроенные 4 контакта состояния обеспечивают сигналы в системы АСУ ТП без дополнительных датчиков.
• Моторный привод и электромагнит включения позволяют выполнять дистанционное включение даже при автономном питании.
• Наличие независимого расцепителя даёт возможность удалённого отключения по команде с пульта или от внешних систем (например, пожарной сигнализации).
• Шинное подключение ускоряет монтаж и повышает надёжность соединений по сравнению с болтовыми.

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP40 недостаточна для таких условий.
• Не предназначен для частых операций включения/выключения - рассчитан на основную защиту, а не на коммутационную нагрузку.
• Требует наличия внешнего источника 230 В переменного тока для всех исполнительных механизмов - невозможна работа без него.
• Стационарная конструкция исключает возможность выдвижения для обслуживания - необходимо отключить питание и демонтировать весь блок.
• Не совместим с системами, требующими механического привода или ручного управления без электроэнергии.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с несколькими МГД и конвейерами.
• Защита главного силового контура в системе UPS на серверной площадке.
• Центральный выключатель в подстанции тепловой электростанции с диспетчерским управлением.
• Контур питания насосной группы в водопроводной станции с интеграцией в SCADA-систему.

Практические советы

• Перед монтажом проверьте соответствие сечения шин и шага крепления - ВА-731 требует точного совпадения с типом шинопровода.
• Обязательно запитайте моторный привод и расцепители от стабильного источника 230 В - скачки напряжения могут вызвать отказ механизма.
• Настройку расцепителя проводите после полной сборки и тестирования нагрузки - используйте программное обеспечение производителя для точной калибровки.
• При использовании в системах с высокой долей импульсных нагрузок (частотники, сварочные аппараты) увеличьте порог КЗ выше минимального значения - 2500–3000 А рекомендовано.
• Не забудьте подключить сигнальный контакт к системе мониторинга - он даёт реальное время состояния аппарата без визуального осмотра.
