Выключатель автоматический 3п 1000А 85кА OptiMat A 1000 S2 3P 85 F MR8.1 B C2200 M2 P00 S1 03 КЭАЗ 286493

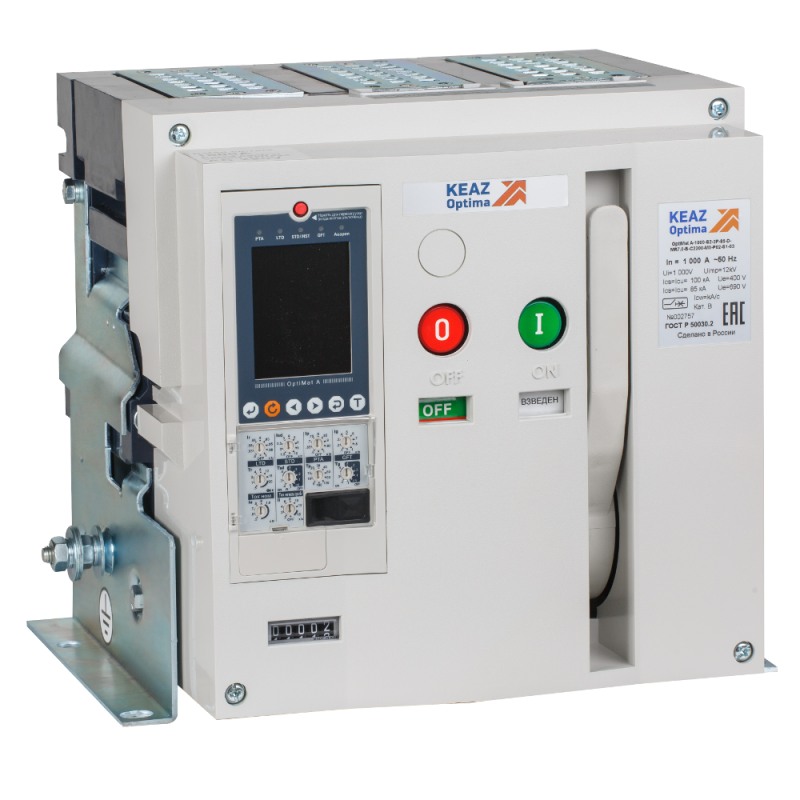

Автоматический выключатель воздушный 3P 1000A 85kA OptiMat A-1000-S2-3P-85-F-MR8.1-B-C2200-M2-P00-S1-03 - это стационарный вводной аппарат от КЭАЗ серии OptiMat A, рассчитанный на работу в высокомощных сетях переменного тока. Он предназначен для надежной коммутации, защиты от перегрузок и коротких замыканий, а также для безопасного обслуживания крупных объектов - от промышленных предприятий до энергообъектов.

Назначение и область применения

Автоматический выключатель воздушный 3P 1000A 85kA OptiMat A используется как главный вводной аппарат в распределительных устройствах среднего и высокого класса. Его основная задача - обеспечить управление питанием, защиту оборудования и изоляцию участков сети при аварийных ситуациях. Подходит для установки в ячейках КРУ, щитах собственных нужд, на входе в цеховые распределительные пункты. Применяется там, где требуется высокая отключающая способность, точная настройка защиты и возможность удаленного управления.

Технические характеристики

• Номинальный ток: 1000 А - позволяет работать с нагрузками до 1 МВт при 690 В.
• Номинальное напряжение: 690 В AC - совместим с промышленными сетями 660–690 В.
• Номинальная отключающая способность: 85 кА - способен гасить самые серьезные короткие замыкания в зонах с высокой токовой потенциальной энергией.
• Количество полюсов: 3 - трехполюсная конструкция для трёхфазных систем.
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания, устанавливать временные задержки и выбирать характер зависимости I-t.
• Диапазон настройки защиты от перегрузки: 400…1000 А - можно адаптировать под реальные условия нагрузки, исключая ложные срабатывания.
• Тип дополнительного расцепителя: Независимый - позволяет отключить устройство дистанционно через внешний сигнал (например, от системы АСУ ТП).
• Вид привода: Двигательный - обеспечивает автоматизированное включение/выключение, удобен для интеграции в автоматизированные системы.
• Способ монтажа: Монтажная плата - требует жесткой фиксации на металлическом основании, не предусматривает шасси или DIN-рейку.
• Подключение силовой цепи: Болтовое - применяют медные или алюминиевые шины с моментом затяжки по спецификации; требуют контрольного осмотра после первого запуска.
• Степень защиты: IP20 - защищен от доступа пальцев и предметов >12 мм, но не герметичен; требует установки внутри закрытых корпусов.
• Диапазон рабочих температур: от –25 до +70 C - работает в холодных цехах и нагреваемых помещениях, но не во взрывоопасных зонах.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Количество контактов: 6 - три пары контактных групп (по две на каждый полюс: основные и вспомогательные).
• Наличие окна: Да - позволяет визуально контролировать положение контактов без вскрытия корпуса.
• Тип элемента управления: Кнопка нажимная - ручное включение/отключение через кнопки на лицевой панели.
• Гарантийный срок: 60 месяцев - один из самых длинных в отрасли.
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствует российским требованиям к воздушным выключателям.
• Климатическое исполнение: У3 - умеренно-холодный климат, с возможностью работы в неотапливаемых помещениях.

Совместимость и монтаж

Автоматический выключатель воздушный 3P 1000A 85kA OptiMat A монтируется на монтажную плату, которая должна быть выполнена из стали толщиной не менее 2 мм и иметь достаточные отверстия под болты крепления. Для правильной сборки необходимо использовать комплекты изолирующих прокладок, указанные в руководстве по эксплуатации. Соединение силовых проводников выполняется болтами M16-M20 - важно соблюдать усилие затяжки, указанное в техпаспорте, чтобы избежать перегрева. Допускается использование переходных шин для подключения к кабельным выводам. Обязательно проверьте соответствие посадочных размеров перед заказом - этот тип не является универсальным и не подменяет другие модели даже из серии OptiMat A.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ P 50030.2-2010 и имеет внутреннюю механическую блокировку против случайного включения. Наличие окна снижает риск открытого доступа к токоведущим частям при диагностике. Расцепители обеспечивают селективность - то есть при возникновении КЗ отключается только поврежденный участок, а остальная система продолжает работать. Защита от неквалифицированных воздействий реализуется через механизм блокировки клавиш и наличие ключевой интерLOCKS (при наличии доп. оборудования). Все функции безопасности согласованы с требованиями ПУЭ и Ростехнадзора.

Преимущества

• Высокая отключающая способность (85 кА) делает его подходящим для мест с большой короткозамкнутой мощностью - например, рядом с трансформаторами.
• Электронный расцепитель с регулируемым диапазоном 400–1000 А позволяет точно настроить защиту под конкретную нагрузку, минимизируя ложные срабатывания.
• Независимый расцепитель и двигательный привод поддерживают интеграцию в SCADA-системы и АСУ ТП.
• Визуальное окно ускоряет диагностику состояния аппарата без демонтажа.
• Долгий гарантийный срок (5 лет) свидетельствует о высокой надежности материалов и сборки.
• Серия OptiMat A прошла тестирование на долговечность более чем 10 000 циклов включения-отключения.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от воды, пыли и агрессивной среды.
• Не рекомендован для частого оперирования (более 10–15 раз в день); он создан для вводного применения, а не для постоянной коммутации.
• Требует жестко закрепленной монтажной плиты - нельзя монтировать на пластиковую раму или легкий каркас.
• Не поддерживает модульные расширения (например, дополнительные контакты или сигнализацию) без предварительной комплектации при заказе.
• Не совместим с однофазными цепями - только трехфазные системы с балансированной нагрузкой.
• Не следует применять в условиях повышенной влажности (>95%) или вблизи химически активных веществ без дополнительной герметизации окружающей камеры.

Примеры использования

• Главный ввод в цех металлургического завода с тремя трансформаторами 10/0,4 кВ.
• Защита питания конвейерной линии с двигателями суммарной мощностью 800 кВт.
• Входной автомат в распределительном пункте тепловой электростанции.
• Щит собственных нужд на железнодорожной станции с большим количеством насосов и вентиляторов.
• Централизованное управление питанием серверного комплекса в дата-центре.

Практические советы

• Перед первым включением обязательно проверьте момент затяжки всех болтов - недостаточно плотное соединение вызывает перегрев и выход из строя.
• Настройку электронного расцепителя лучше выполнять с помощью программного обеспечения K-Easy или аналогичного - так точнее, чем вручную.
• При использовании независимого расцепителя убедитесь, что источник управления (24 В DC / 220 V AC) находится в пределах допустимого диапазона, указанного в паспорте.
• Обслуживание: каждые 6–12 месяцев проверяйте состояние контактов, чистите от пыли, смазывайте движущиеся части специальной термостойкой смазкой (не маслом!).
• При необходимости замены - используйте оригинальные детали от КЭАЗ. Совместимость с другими производителями не гарантирована.
• Помните: хотя модель помечена как “вводной”, она не заменяет рубильник - для ремонта всегда необходима физическая изоляция (разъединитель).
