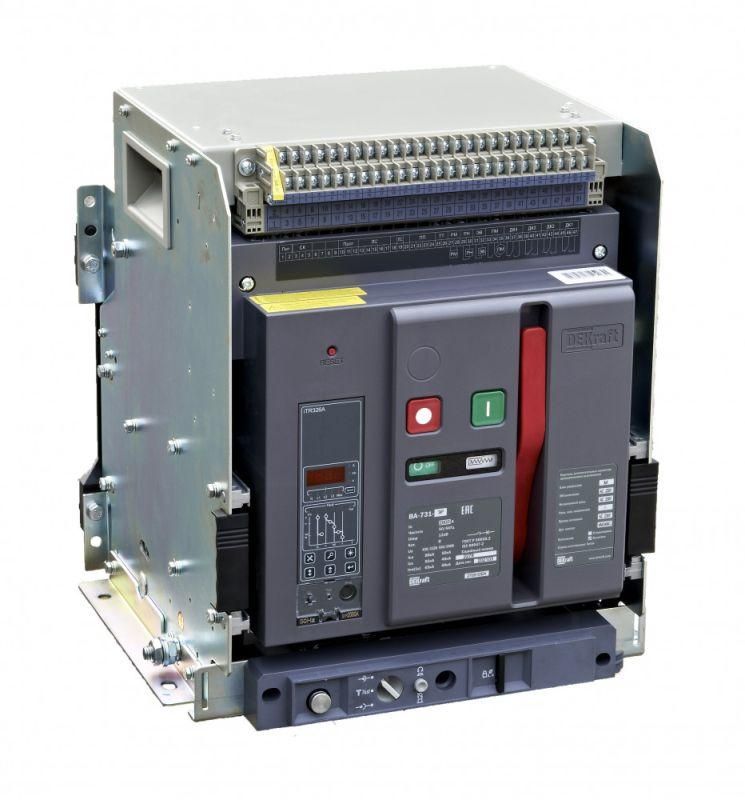

Выключатель автоматический воздушный 3P 1000А 80кА выкатной, расцепитель М ВА-731 | 27048DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 1000А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты мощных электрических сетей до 690 В переменного тока. Выкатная конструкция обеспечивает безопасную изоляцию при обслуживании, а электронный расцепитель позволяет точно настраивать защитные параметры. Этот аппарат идеально подходит для распределительных щитов крупных объектов - заводов, энергоузлов, торговых комплексов.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1000А 80кА расцепитель М ВА-731 используется для коммутации и защиты электроустановок высокой мощности. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных устройствах среднего и высокого класса напряжения. Подходит для систем с большими токами КЗ - например, на производствах с частотными преобразователями, сварочным оборудованием, крупными двигателями.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон защиты от перегрузки: от 400 А до 1000 А
• Диапазон защиты от КЗ: до 2000 А
• Защита от замыканий на землю: встроенная
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Способ подключения: через шины (заднее горизонтальное присоединение)
• Количество контактов: 4 (вкл/откл + сигнал положения + сигнальный контакт)
• Привод: электрический с встроенным моторным приводом (230 В AC)
• Управление: кнопка нажимная на передней панели
• Конструкция: выкатная - устройство выдвигается из корпуса для обслуживания
• Монтаж: фиксируется на монтажной плате внутри распределительного щита

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1000А 80кА расцепитель М ВА-731 устанавливается в ячейки распределительных устройств с соответствующими габаритами и глубиной для выкатной системы. Подключение силовых проводников осуществляется исключительно через шины - кабельное подключение невозможно. Для работы требуется внешняя цепь управления 230 В AC для питания моторного привода, электромагнита включения и независимого расцепителя. Все эти элементы уже встроены в базовую комплектацию.

Перед установкой проверьте соответствие ширины и глубины ячейки - выкатная система требует свободного хода минимум 50–70 см вперед. Убедитесь, что монтажная плата жестко закреплена и имеет достаточную нагрузочную способность.

Безопасность и стандарты

Автоматический выключатель воздушный выкатной 3P 1000А 80кА расцепитель М ВА-731 соответствует требованиям международных стандартов IEC 60947-2 для воздушных выключателей. Конструкция предусматривает механическую блокировку при открытых дверях щита - предотвращает случайное включение при доступе к токоведущим частям. Разделители полюсов обеспечивают видимый разрыв цепи при отключении. IP40 защищает от попадания инструментов и крупных частиц, но не предназначен для влажных помещений или наружной установки.

Преимущества

• Выкатная конструкция позволяет легко демонтировать аппарат без отключения всей сети - снижает время техобслуживания.
• Электронный расцепитель с широким диапазоном настройки (до 2000 А) адаптируется под сложные нагрузки и чувствителен к длительным перегрузкам.
• Встроенные моторный привод и управление позволяют реализовать дистанционное управление и автоматизацию.
• Четыре контакта состояния дают точную информацию о положении аппарата (включен/выключен/в корзине/не в корзине) для систем АСУ ТП.
• Встроенная защита от замыканий на землю повышает безопасность в сетях IT и TN-S.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, запыленностью или агрессивной средой - степень защиты IP40 недостаточна.
• Не подходит для мобильных или временных установок - требует стационарного щита с жесткой конструкцией.
• Работает только при наличии внешнего питания 230 В AC для управления - без него невозможны дистанционное включение и аварийное отключение.
• Имеет ограниченный срок службы контактов при частых операциях включения/отключения - рекомендовано использовать в основном для основной защиты, а не для частой коммутации.

Примеры использования

• Главный ввод в распределительном щите производственного цеха с несколькими трансформаторами 630 кВА.
• Секционный автомат в системе двойного питания для бесперебойного переключения между источниками.
• Щит управления крупным конвейером с двигателем 500 кВт и частотным преобразователем.
• Центральный пункт распределения энергии в торговом центре с высокой плотностью нагрузки.

Практические советы

• При заказе учитывайте, что ВА-731 требует специализированной ячейки - не совместим со стандартными DIN-рейками.
• Настройте расцепитель после монтажа - используйте диаграммы нагрузки оборудования, чтобы избежать ложных срабатываний.
• Обязательно протестируйте работу моторного привода и независимого расцепителя перед вводом в эксплуатацию - они работают от 230 В AC, и их отказ может парализовать всю систему управления.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами и частыми отключениями.
• Не открывайте крышку во время работы - даже при отключенном питании внутри остаются заряды в конденсаторах расцепителя.
