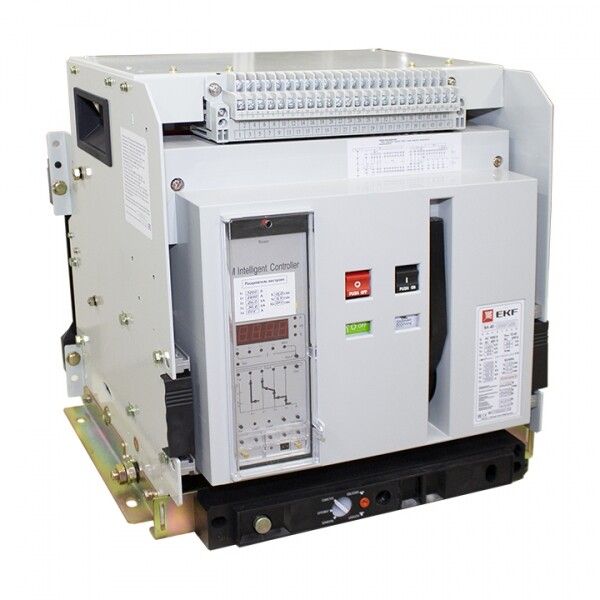

Автоматический выключатель ВА-45 2000/1000А 3P 50кА выкатной EKF PROxima | mccb45-2000-1000v

Автоматический выключатель ВА-45 — это выкатной аппарат серии PROxima от EKF, предназначенный для надежной защиты промышленных электросетей переменного тока. Обеспечивает защиту от перегрузок, КЗ и потери напряжения, совмещает функции коммутации и контроля, а также позволяет удаленно управлять питанием через систему автоматизации.

Назначение и область применения

Автоматический выключатель ВА-45 используется для защиты и коммутации силовых цепей в промышленных объектах: на подстанциях, в распределительных щитах, на производствах с высокими требованиями к надежности питания. Применяется там, где требуется точная настройка защит, возможность дистанционного управления и диагностика состояния оборудования. Подходит для работы с мощными двигателями, конвейерами, сварочными установками и другими оборудованием, требующим стабильного и безопасного электроснабжения.

Технические характеристики

• Номинальный ток: 1000 А (диапазон настройки защиты от перегрузки — 400–1000 А)
• Номинальное напряжение: 400 В переменного тока (50 Гц)
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА — способен отключить даже самые серьезные короткие замыкания
• Тип расцепителя: электронный, с микропроцессорным управлением
• Диапазон регулировки защиты от КЗ: 4000–80000 А
• Встроенная защита от замыканий на землю: да
• Защита по минимальному напряжению: да — отключает при проседании или исчезновении напряжения
• Степень защиты: IP30 — защищен от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: УХЛ3.1 — работает при температурах от -40°C до +55°C
• Способ подключения: шинное, болтовое — для прямого монтажа на сборные шины
• Количество вспомогательных контактов: 4 — для передачи сигнала состояния в систему управления
• Индикация: есть указатель расцепления и возможность установки индикатора отключения
• Привод: электрический, с встроенным мотором — обеспечивает дистанционное включение/отключение
• Тип управления: кнопка (локальное) и внешние команды (автоматизация)
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1 и ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 предназначен для установки на монтажную плату в компактных ячейках или распределительных устройствах. Подключение силовых проводников осуществляется болтовым способом к шинам — не требует кабельных выводов. Выкатная конструкция позволяет легко извлекать устройство для обслуживания или замены без демонтажа всей системы. Для монтажа необходима свободная площадь с учетом габаритов аппарата и зазора для выдвижения. Рекомендуется использовать только в закрытых помещениях с контролируемой средой — IP30 не обеспечивает защиту от влаги и пыли.

Безопасность и стандарты

Выключатель соответствует российским нормам ГОСТ Р 50030.1 и ГОСТ Р 50030.2, которые определяют требования к низковольтным коммутационным аппаратам. Электронный расцепитель обеспечивает селективную защиту, предотвращая ложные срабатывания. Защита от замыканий на землю и минимального напряжения повышают безопасность персонала и оборудование. Индикация причин отключения помогает быстро выявить нештатную ситуацию и минимизировать простои.

Преимущества

• Выкатная конструкция — быстрый сервис без отключения всего щита
• Электронный расцепитель — точная настройка порогов защиты, адаптивная работа под нагрузку
• Встроенный моторный привод — возможность дистанционного управления и автоматизации
• Поддержка связи с АСУ — передача данных о токе, напряжении, авариях и состоянии контактов
• Диагностическая информация — четкая фиксация причины отключения (перегрузка, КЗ, потеря напряжения)
• Длительная гарантия — 84 месяца, что говорит о высокой надежности компонентов

Ограничения применения

• Не предназначен для открытых площадок — степень защиты IP30 не защищает от влаги, пыли и агрессивной среды
• Требует стационарной установки на монтажную плату — нельзя монтировать на DIN-рейку
• Не рассчитан на частые механические включения/отключения — предназначен для редких операций, основная задача — защита, а не коммутация
• Не подходит для сетей постоянного тока — только переменный ток 50 Гц
• Требует профессиональной настройки — неквалифицированная установка параметров может привести к ложным срабатываниям или отказу защиты

Примеры использования

• Главный входной автомат в промышленном распределительном щите 0,4 кВ
• Защита крупного насосного агрегата на водопроводной станции
• Коммутирующее устройство в цепях печей, прессов, конвейеров на заводе
• Узел в составе системы автоматического резервирования питания (АВР)
• Контрольный пункт в системе мониторинга энергопотребления предприятия

Практические советы

• При выборе убедитесь, что номинальный ток вашей нагрузки попадает в диапазон 400–1000 А — иначе защита будет некорректной
• Настройте пороги защиты по рекомендациям производителя оборудования — особенно важно для двигателей с высоким пусковым током
• Обязательно проверьте соответствие шин и болтовых зажимов — используйте только подходящие по сечению и моменту затяжки
• При использовании в АСУ учтите количество вспомогательных контактов — 4 штуки достаточно для большинства сценариев, но при сложных системах может потребоваться дополнительный модуль
• Плановое обслуживание: каждые 1–2 года проверяйте состояние контактов и чистоту внутри корпуса — даже при IP30 возможна накопление пыли
• Не применяйте в условиях повышенной влажности, сырости или химически активной среде — для таких условий нужны модели с более высокой степенью защиты
