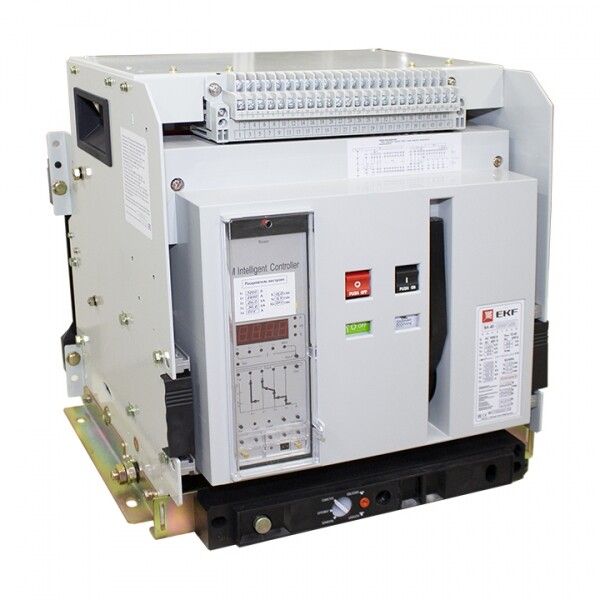

Автоматический выключатель ВА-45 4000/4000А 3P 80кА выкатной EKF PROxima | mccb45-4000-4000v

Автоматический выключатель ВА-45 4000/4000А 80кА выкатной от EKF - это надежное коммутационное устройство для защиты мощных промышленных сетей переменного тока. Высокая отключающая способность, выкатная конструкция и встроенные системы диагностики делают этот прибор удобным для обслуживания и безопасным в работе. Артикул mccb45-4000-4000v соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА-45 4000/4000А 80кА выкатной предназначен для защиты промышленных электросетей с номинальным напряжением до 400 В от перегрузок и коротких замыканий. Устройство обеспечивает оперативное отключение питания при аварийных ситуациях, а также позволяет выполнять ручные включения и отключения. Применяется в распределительных щитах крупных предприятий: на производствах, в центрах обработки данных, на транспорте, в энергообъектах и других местах с высокими требованиями к надежности электроснабжения.

Технические характеристики

• Номинальный ток: 4000 А
• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА
• Род тока: переменный (AC), частота 50 Гц
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки защиты от перегрузки: 1600–4000 А
• Диапазон регулировки защиты от КЗ: 16 000–320 000 А
• Защита от замыканий на землю: встроенная
• С расцепителем минимального напряжения: да - отключает при падении или исчезновении напряжения
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: УХЛ3.1 - работает при температурах от -40 до +55 C
• Тип подключения: шинное, болтовое соединение
• Способ монтажа: на монтажную плату
• Количество вспомогательных контактов: 4 (для сигнализации состояния)
• Индикатор отключения: есть
• Указатель расцепления: есть - показывает причину отключения (перегрузка, КЗ, недостаток напряжения)
• Моторный привод: встроенный - позволяет дистанционно управлять включением/отключением
• Тип управления: кнопка (локальное управление) + внешние команды (автоматика)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1, ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 4000/4000А 80кА выкатной устанавливается на монтажную плиту в распределительном щите. Подключение силовых проводников осуществляется через болтовые зажимы к шинам. Благодаря выкатной конструкции, прибор можно извлечь из щита без демонтажа шин, что упрощает техническое обслуживание и замену. Для работы требуется наличие шины с достаточной токопроводящей способностью и жестким креплением. Совместим с системами АСУ ЭЭ, поддерживающими протоколы передачи дискретных сигналов и аналоговые данные от расцепителей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2, которые определяют нормы безопасности для автоматических выключателей низкого напряжения. Встроенные функции защиты от КЗ, перегрузки, потери напряжения и замыканий на землю обеспечивают соответствие нормам промышленной электробезопасности. Индикаторы состояния и указатель причины отключения повышают безопасность при диагностике и ремонте. IP30 не обеспечивает защиту от влаги - установка допускается только в закрытых помещениях с контролируемой средой.

Преимущества

• Выкатная конструкция - возможность сервисного обслуживания без отключения всей системы
• Электронный расцепитель с широким диапазоном настройки - точная адаптация под конкретную нагрузку
• Встроенный моторный привод - удалённое управление и интеграция в автоматизированные системы
• Диагностическая информация - отображение причины отключения, состояния контактов и уровня нагрузки
• Высокая отключающая способность (100 кА) - надёжная работа даже при серьёзных авариях
• Поддержка защиты от минимального напряжения - предотвращает самопроизвольное включение после перебоев
• Долгий гарантийный срок (7 лет) - подтверждает качество сборки и компонентов

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Требуется стационарная монтажная плата с жёстким креплением - нельзя использовать в мобильных или вибрационных системах без дополнительной фиксации
• Не рассчитан на постоянную работу при токах выше 4000 А - превышение вызовет выход из строя
• Не совместим с сетями постоянного тока - только переменный ток 50 Гц
• Требует профессиональной настройки расцепителя - некорректные параметры могут привести к ложным срабатываниям или отказу защиты

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками
• Защита основного питание серверной комнаты или дата-центра
• Контроль питания на участке конвейера с несколькими двигателями большой мощности
• Щиты электроснабжения на металлургических заводах, химических производствах, портах
• Системы бесперебойного питания, где важна быстрая реакция на проседание напряжения

Практические советы

• При выборе убедитесь, что шины и клеммы в щите рассчитаны на ток 4000 А - используйте медные шины с сечением не менее 120–150 мм2
• Настройку расцепителя выполняйте только специалистом с использованием сертифицированного оборудования - неверные значения могут привести к аварии
• Проверьте целостность вспомогательных контактов перед запуском - они используются для связи с АСУ ЭЭ и сигнализации
• При длительной эксплуатации проверяйте затяжку болтов подключения каждые 6–12 месяцев - нагрев может ослабить контакт
• Для удаленного контроля подключите вспомогательные контакты к PLC - получите информацию о состоянии автомата в реальном времени
• Не открывайте корпус во время работы - внутренние части находятся под напряжением, даже при отключенном положении
