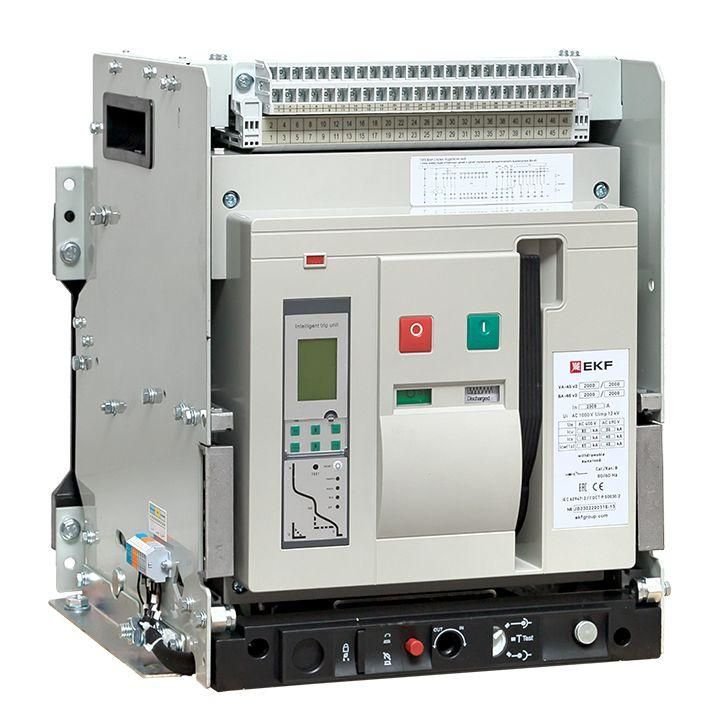

Выключатель автоматический ВА-45 2000/2000А 3P 85кА выкатной v2 | mccb45-2000-2000v-v2 EKF

Автоматический выключатель ВА-45 2000/2000А 3P 85кА выкатной v2 от EKF предназначен для надёжного отключения токов короткого замыкания и перегрузок в трёхфазных сетях до 690 В. Выкатная конструкция обеспечивает безопасное обслуживание без демонтажа проводов, что делает этот прибор удобным решением для распределительных щитов высокой мощности.

Назначение и область применения

Выключатель ВА-45 2000/2000А 3P 85кА выкатной v2 используется как вводное устройство в ГРЩ, ЩС и на низкой стороне трансформаторных подстанций 10/0,4 кВ. Он защищает силовые линии, электродвигатели и отходящие цепи от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Применяется в системах с автозапуском резерва - как с секционированием, так и без него. Подходит для промышленных объектов, энергообъектов и крупных коммерческих зданий.

Технические характеристики

• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Отключающая способность: 85 кА - способность безопасно прервать наибольший возможный ток КЗ в точке установки.
• Число полюсов: 3 - управление всеми фазами трёхфазной сети одновременно.
• Номинальное напряжение: 400–690 В - работает в сетях с напряжением до 690 В переменного тока частотой 50 Гц.
• Диапазон настройки защиты от перегрузки: 800–2000 А - можно задать порог срабатывания по перегрузке в этом интервале.
• Диапазон регулировки расцепителя КЗ: 2000–50000 А - позволяет настроить чувствительность к короткому замыканию под конкретную нагрузку.
• Защита от замыканий на землю: да - наличие функции защиты при утечке тока на корпус или землю.
• Конструкция: выкатное/выдвижное исполнение - устройство можно извлечь из шасси для обслуживания без отключения всей системы.
• Тип управления: рычажковый - механический переключатель для включения/отключения.
• Подключение: болтовое - провода крепятся гайками к клеммам, требует правильного момента затяжки.
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм, но не герметична - устанавливается внутри закрытых щитов.
• Количество НО контактов: 2 - два вспомогательных контакта для сигнализации состояния (включено/отключено).

Совместимость и монтаж

Выключатель ВА-45 2000/2000А 3P 85кА выкатной v2 совместим с шасси серии PROxima, рассчитанными на токи до 6300 А. Для монтажа требуется подготовленная рампа с направляющими и фиксирующим механизмом. Установка выполняется в щите с достаточным свободным пространством для выдвижения устройства - минимум 600 мм глубины. Болтовые клеммы требуют проверки моментов затяжки согласно документации EKF. После монтажа необходимо проверить целостность заземления и правильность подключения всех фаз.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе. Защита от замыканий на землю повышает безопасность при повреждении изоляции. IP30 не допускает использование вне закрытых электрошкафов - применение на открытом воздухе или во влажных помещениях запрещено.

Преимущества

• Выкатная конструкция снижает время техобслуживания - не нужно отключать питание всей системы для ремонта или замены.
• Широкий диапазон настройки расцепителей позволяет точно адаптировать защиту под специфику нагрузки.
• Функция защиты от замыканий на землю устраняет необходимость в дополнительных УЗО.
• Максимальная отключающая способность 85 кА обеспечивает надёжность даже в местах с высокой короткозамкнутой мощностью.
• Совместимость с сериями EKF PROxima упрощает модульную сборку щитов.

Ограничения применения

• Не предназначен для работы при температуре ниже –25 C или выше +60 C - требуется контроль микроклимата в щите.
• IP30 не обеспечивает защиту от воды, пыли или брызг - нельзя использовать в открытых или сырых помещениях.
• Требуется жесткая фиксация в шасси - некорректная установка может вызвать нагрев или отказ контактов.
• Не имеет встроенного механизма дистанционного управления - для удалённого управления нужны внешние приводы.
• Не рекомендован для частых операций включения/отключения - предназначен для редких аварийных отключений, а не для обычного переключения.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с несколькими двигателями и освещением.
• Защита линии питания главного насоса на водопроводной станции.
• Участок между трансформатором 10/0,4 кВ и распределительными щитами в ЖКХ.
• Система АВР с двумя источниками питания - один ВА-45 на основном входе, второй на резервном.

Практические советы

• Перед установкой проверьте соответствие номинала выключателя ВА-45 2000/2000А 3P 85кА выкатной v2 расчетному току КЗ в точке монтажа - если он меньше 85 кА, выбирайте менее мощный вариант.
• Используйте только оригинальные шасси EKF PROxima - несовместимые рампы могут нарушить работу выкатного механизма.
• При настройке расцепителей начните с минимального значения и постепенно увеличивайте - это предотвращает ложные срабатывания.
• Обязательно проведите термографическое обследование после первого месяца эксплуатации - проверьте нагрев клемм и контактов.
• При замене устройства сохраните положение рычага и настройки расцепителей - они должны быть идентичны старому прибору.
