Выключатель автоматический воздушный 3P 4000А 120кА выкатной, расцепитель Н ВА-733 | 27083DEK DEKraft APC

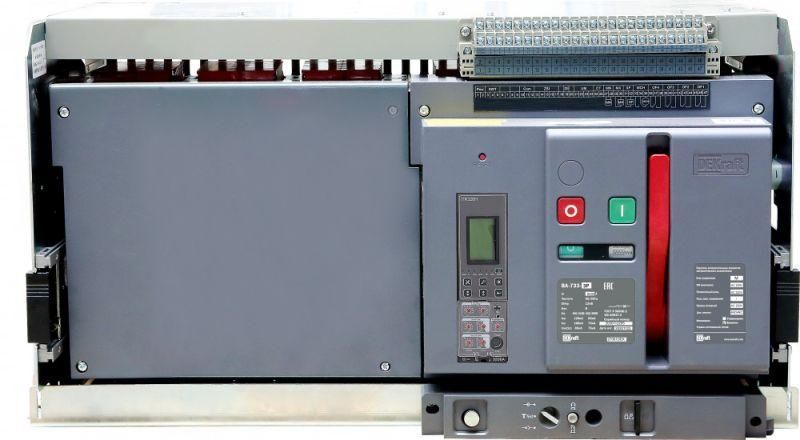

Автоматический выключатель воздушный выкатной 3P 4000А 120кА расцепитель Н ВА-733 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при максимальных токах КЗ, что делает его идеальным решением для крупных промышленных объектов.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 4000А 120кА расцепитель Н ВА-733 используется для защиты силовых цепей переменного тока в распределительных щитах среднего и высокого класса напряжения. Применяется в энергообъектах, промышленных предприятиях, на заводах, в системах бесперебойного питания и на участках с высокими требованиями к надежности - например, на входе в цеховые распределительные пункты, у главных трансформаторов или на секционных разъединителях.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 4000 А
• Номинальная отключающая способность: 120 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: электронный, с возможностью настройки
• Защита от замыканий на землю: встроена
• Диапазон регулировки срабатывания по току КЗ: до 8000 А
• Привод: электрический, с моторным приводом 230 В переменного тока
• Степень защиты IP: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: установка на монтажную плату (раму) внутри ячейки
• Количество вспомогательных контактов: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал положения, дополнительный контакт)
• Рабочее напряжение вспомогательных цепей: 230 В переменного тока

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 4000А 120кА расцепитель Н ВА-733 устанавливается в специализированные выкатные ячейки с фиксированной конструкцией. Монтаж выполняется через задние горизонтальные присоединения - кабельные или шинные. Для работы требуется наличие монтажной платы соответствующего габарита. Установка требует соблюдения правил доступа к токоведущим частям - работа допускается только после отключения и заземления. Подключение вспомогательных цепей (230 В) необходимо выполнять отдельными проводами, изолированными и защищенными от механических повреждений.

Безопасность и стандарты

Изделие соответствует международным нормам для воздушных выключателей (IEC 60947-2). Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Защита от замыканий на землю позволяет предотвращать опасные ситуации при повреждении изоляции. IP40 не предусматривает защиту от брызг и пыли в условиях повышенной запыленности - для таких условий рекомендуется использование дополнительных кожухов или помещений с контролируемой средой.

Преимущества

• Выкатная конструкция позволяет легко демонтировать аппарат без отключения всей системы - удобно для обслуживания и замены.
• Электронный расцепитель с настраиваемыми параметрами обеспечивает точную адаптацию под конкретную нагрузку и координацию с другими устройствами защиты.
• Встроенные вспомогательные контакты (4 шт.) обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA.
• Наличие моторного привода и электромагнита включения позволяет реализовать дистанционное управление и автоматическое включение после устранения аварии.
• Сигнальный контакт положения в корзине информирует оператора о состоянии выкатного механизма - безопасность при работе.

Ограничения применения

• Не предназначен для установки вне закрытых распределительных устройств - степень защиты IP40 исключает применение в сырых, пыльных или открытых помещениях.
• Требуется постоянное питание 230 В переменного тока для работы моторного привода, электромагнита и расцепителей - при отключении питания функции дистанционного управления теряются.
• Нельзя использовать в сетях постоянного тока - изделие рассчитано только на переменный ток 50–60 Гц.
• Максимальный ток КЗ 120 кА актуален только при определенных условиях (например, при минимальном импедансе сети); в реальных проектах следует проверять расчетные значения КЗ в месте установки.

Примеры использования

• Главный ввод в цеховой распределительный пункт мощностью 2,5 МВА.
• Щит питания основного технологического оборудования на химическом заводе.
• Распределительная система с несколькими трансформаторами, где необходима селективная защита и возможность удаленного контроля.
• Объекты с высокой плотностью потребления - логистические центры, большие торговые комплексы.

Практические советы

• Перед монтажом проверьте соответствие габаритов выкатной ячейки и размеров корпуса ВА-733 - особенно важно совпадение направления задних присоединений.
• Настройте пороги срабатывания расцепителя согласно графику координации с нижестоящими автоматами - это предотвратит массовое отключение при локальном КЗ.
• Подключите все вспомогательные контакты к системе мониторинга - они дают информацию о состоянии аппарата без необходимости вскрытия ячейки.
• Регулярно проверяйте состояние контактов и механизмов выкатного устройства - при частых перемещениях возможен износ направляющих.
• Для длительной эксплуатации в условиях колебаний напряжения используйте стабилизаторы для цепей управления 230 В - скачки могут вызывать отказы расцепителей.
