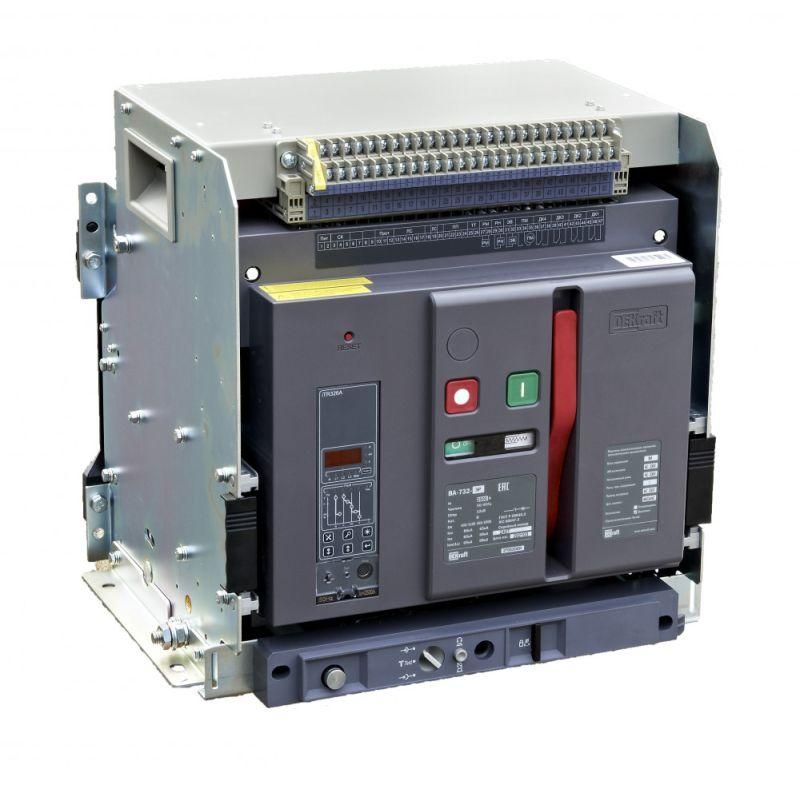

Выключатель автоматический воздушный 3P 3200А 80кА выкатной, расцепитель М ВА-732 | 27054DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3200 А 80 кА ВА-732 от DEKraft предназначен для защиты мощных электрических цепей в распределительных устройствах высокой надёжности. Этот аппарат обеспечивает безопасную коммутацию и защиту от перегрузок, КЗ и замыканий на землю, особенно в промышленных системах с большими токами.

Назначение и область применения

Автоматический выключатель ВА-732 используется для защиты силовых цепей в распределительных щитах среднего и высокого класса напряжения. Применяется в энергообъектах, промышленных предприятиях, на заводах, в системах бесперебойного питания, на транспорте и в объектах с высокой плотностью нагрузки. Выкатная конструкция позволяет легко обслуживать и менять устройство без отключения всей системы.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 3200 А
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В переменного тока
• Тип расцепителя: электронный с возможностью точной настройки
• Защита от замыканий на землю: встроена, срабатывает при утечках тока
• Диапазон регулировки тока КЗ: до 6400 А
• Привод: электрический, управление через внешний сигнал
• Степень защиты IP: IP40 - защищён от доступа пальцев и твердых предметов >1 мм, но не от воды
• Способ монтажа: установка на монтажную плату (панель)
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнальный контакт + контакт положения в корзине)
• Рабочее напряжение вспомогательных цепей: 230 В переменного тока

Совместимость и монтаж

Автоматический выключатель ВА-732 рассчитан на установку в ячейки с соответствующими габаритами и направляющими для выкатных конструкций. Присоединение проводов - заднее горизонтальное, что требует наличия подходящего кабельного канала снизу или сзади. Для работы необходима монтажная плита с фиксирующими элементами под корпус. Установка должна выполняться с учётом свободного доступа к корзине для выдвижения. Подключение вспомогательных цепей (230 В) требуется для управления приводом, расцепителем и сигнализацией.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для воздушных выключателей. Электронный расцепитель обеспечивает селективную защиту, снижает риск ложных срабатываний. Наличие защиты от замыканий на землю повышает безопасность при аварийных режимах. IP40 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги - применение допускается только внутри закрытых щитов.

Преимущества

• Выкатная конструкция позволяет заменить или осмотреть аппарат без демонтажа шины и отключения смежных цепей
• Электронный расцепитель даёт возможность точно настраивать пороги срабатывания по времени и току
• Встроенная защита от замыканий на землю исключает необходимость в дополнительном оборудовании
• Четыре вспомогательных контакта обеспечивают полную информационную связь с системой управления
• Интегрированный моторный привод и независимый расцепитель позволяют удалённо управлять аппаратом

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В для работы привода и вспомогательных цепей
• Подходит только для систем с номинальным напряжением до 690 В - нельзя использовать выше этого значения
• Максимальный ток КЗ - 80 кА; при более высоких токах КЗ требуется другой тип аппарата
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций и основной защиты

Примеры использования

• Главный входной автомат в распределительном щите крупного производства
• Щит питания технологических линий с двигателями мощностью свыше 500 кВт
• Централизованная защита UPS-систем в медицинских и серверных помещениях
• Распределительные пункты на железнодорожных станциях и метрополитенах

Практические советы

• Перед установкой проверьте соответствие посадочных размеров корзины и габаритов ВА-732 - посадочные размеры должны совпадать с проектными чертежами
• Обязательно подключите все четыре вспомогательных контакта к системе контроля - они нужны для диагностики состояния аппарата
• Настройте расцепитель согласно нагрузкам вашей сети - максимальный ток КЗ можно регулировать до 6400 А, но не стоит выходить за пределы реальных условий
• Проверьте наличие напряжения 230 В на входе привода и расцепителя - без него аппарат не будет работать даже при наличии основного питания
• При плановом обслуживании всегда используйте изолирующие средства - даже при отключенном основном питании вспомогательные цепи могут находиться под напряжением
