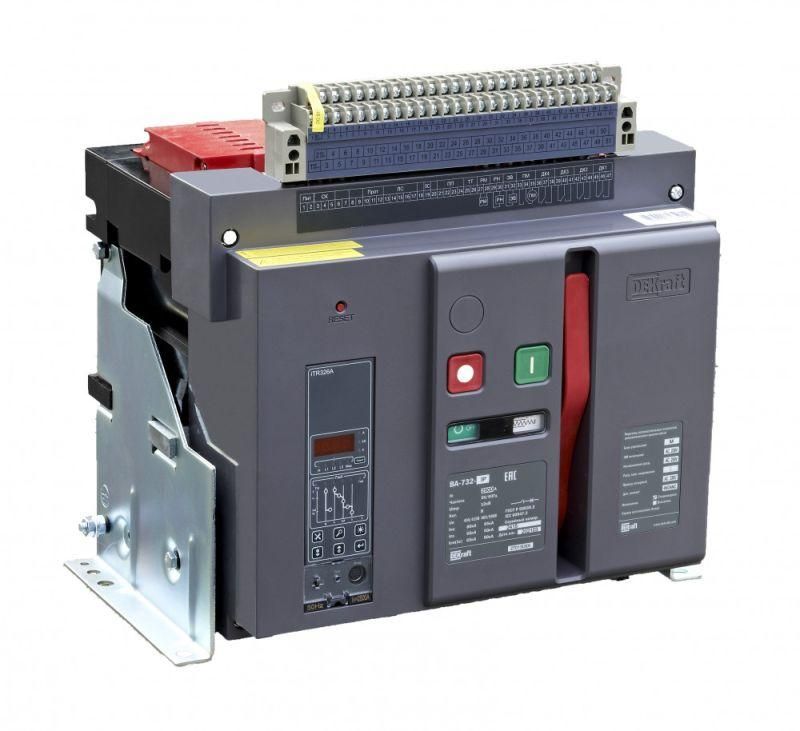

Выключатель автоматический воздушный 3P 3200А 80кА стационарный, расцепитель М ВА-732 | 27014DEK DEKraft APC

Автоматический воздушный выключатель ВА-732 от DEKraft - устройство для защиты мощных электрических цепей до 3200 А с отключающей способностью 80 кА. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок, КЗ и замыканий на землю. Артикул 27014dek обеспечивает совместимость со стандартными системами сборки на шины.

Назначение и область применения

Выключатель ВА-732 предназначен для коммутации и защиты силовых цепей переменного тока в промышленных электроустановках. Обеспечивает безопасную работу оборудования при аварийных ситуациях: перегрузке, коротком замыкании и замыкании на землю. Применяется в централизованных распределительных пунктах, на входе в крупные производственные линии, у станков, конвейеров, насосных и вентиляционных комплексов. Учитывая высокую отключающую способность, идеально подходит для сетей с большими токами КЗ - например, в энергоёмких производствах или на подстанциях вторичного распределения.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 3200 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью точной настройки
• Защита от перегрузки: диапазон настройки 1280 А (40% от I_n)
• Защита от КЗ: без задержки срабатывает при 6400 А (2×I_n)
• Встроенная защита от замыканий на землю: да
• Степень защиты IP: IP40 - защищён от доступа пальцами и твёрдых предметов >1 мм, но не от воды
• Привод: электрический, с встроенным моторным приводом (230 В перем. тока)
• Способ подключения: через шину (заднее горизонтальное присоединение)
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнальный контакт)
• Управление: кнопка нажимная на лицевой панели
• Конструкция: стационарная, монтаж на платформу

Совместимость и монтаж

Выключатель ВА-732 рассчитан на монтаж на специализированную монтажную плиту или раму, соответствующую габаритам устройства. Подключение силовых проводников осуществляется исключительно через шину - не допускается прямое подсоединение кабелей. Для работы необходима фиксация в жёсткой конструкции, обеспечивающей механическую устойчивость при больших токах. Встроенные моторный привод, электромагнит включения и независимый расцепитель работают от сети 230 В переменного тока - необходимо предусмотреть питание этих цепей отдельно от основной нагрузки. Все вспомогательные контакты (4 шт.) подходят для подключения к системам автоматизации и контроля.

Безопасность и стандарты

Выключатель ВА-732 соответствует требованиям международных норм для воздушных выключателей (IEC 60947-2). Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита от замыканий на землю снижает риск поражения током и возгорания из-за утечек. IP40 позволяет использовать устройство внутри закрытых щитов, но не рекомендовано для открытых площадок или мест с повышенной влажностью. Наличие разделителей полюсов гарантирует видимый разрыв цепи при отключении - важное требование безопасности при обслуживании.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сложных сетей с большим потенциалом КЗ
• Электронный расцепитель с широким диапазоном настройки - точная адаптация под конкретную нагрузку
• Встроенный моторный привод - возможность дистанционного включения/отключения без ручного воздействия
• Интегрированные вспомогательные контакты - упрощают интеграцию в системы АСУ ТП
• Защита от замыканий на землю - повышает безопасность в условиях неидеальной изоляции
• Шинное подключение - минимизирует время монтажа и увеличивает надёжность соединений

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP40 не защищает от влаги и пыли
• Требуется стационарная установка на монтажную плату; не подлежит переносному использованию
• Работает только с шинным подключением - нельзя подключить кабель напрямую
• Питание вспомогательных цепей (мотор, расцепитель) требует отдельного источника 230 В - не работает от батарей
• Настройка расцепителя требует знаний и инструментов - не подходит для неквалифицированного персонала

Примеры использования

• Главный ввод в цех с несколькими трансформаторами 10/0,4 кВ
• Щит питания конвейерной линии с двигателями суммарной мощностью более 1 МВт
• Распределительный пункт на заводе с высоким уровнем импульсных помех
• Система резервирования питания для критически важного оборудования

Практические советы

• Перед монтажом проверьте соответствие шины номинальному току 3200 А - недостаточная площадь сечения вызовет нагрев
• Обязательно запитайте моторный привод и расцепитель от стабильного источника 230 В - скачки напряжения могут нарушить управление
• При настройке расцепителя начинайте с минимальных значений и постепенно увеличивайте - так проще избежать ложных срабатываний
• Используйте сигнальный контакт для интеграции с SCADA-системой - он покажет реальный статус выключателя (ВКЛ/ОТКЛ)
• Не открывайте корпус во время работы - даже при отключенном основном токе внутренние части остаются под напряжением
• Регулярно проверяйте состояние контактов и механизмов - особенно после многократных отключений при КЗ
