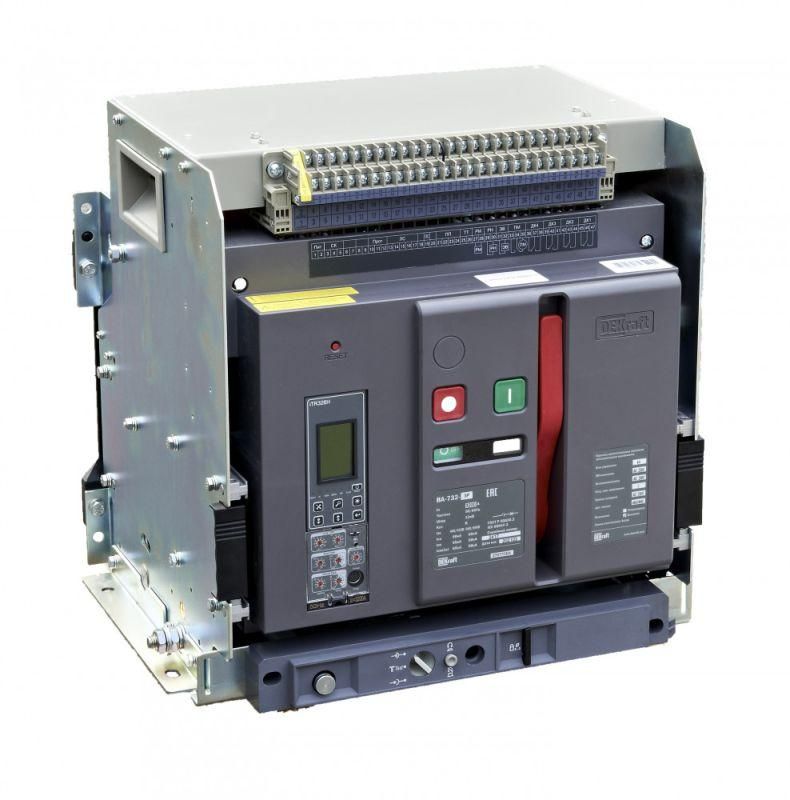

Выключатель автоматический воздушный 3P 3200А 80кА выкатной, расцепитель Н ВА-732 | 27077DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3200 А 80 кА ВА-732 от DEKraft предназначен для защиты мощных электрических сетей до 690 В переменного тока. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает точную защиту от перегрузок и КЗ, легко обслуживается и подходит для установки в распределительных щитах крупных объектов.

Назначение и область применения

Автоматический выключатель ВА-732 используется для коммутации и защиты силовых цепей в промышленных и энергетических системах. Подходит для защиты главных вводов, секционных соединений, крупных двигателей, трансформаторов и других высокомощных потребителей. Применяется в цехах, на подстанциях, в объектах ЖКХ, металлургии, химической промышленности и на транспорте.

Технические характеристики

• Тип: воздушный выключатель, выкатной
• Число полюсов: 3
• Номинальный ток: 3200 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Настройка защиты от перегрузки: от 1280 А до 3200 А
• Настройка защиты от КЗ: до 6400 А
• Защита от замыканий на землю: встроенная
• Степень защиты IP: IP40 (защита от предметов >1 мм, брызги воды не предусмотрены)
• Способ подключения: через шины (заднее горизонтальное присоединение)
• Количество контактов: 4 (вкл/откл + сигнал положения + сигнальный контакт)
• Привод: электрический, с встроенным моторным приводом (230 В AC)
• Управление: кнопка нажимная на передней панели
• Монтаж: на монтажную плату (в сборке с корзиной)

Совместимость и монтаж

ВА-732 устанавливается в специализированные ячейки с выкатной корзиной. Монтаж требует предварительно подготовленной металлической рамы с направляющими. Подключение силовых проводников выполняется через шины - кабельные выводы не предусмотрены. Для работы необходим источник питания 230 В AC для моторного привода, электромагнита включения и независимого расцепителя. Все эти устройства уже встроены в базовую комплектацию. Установка должна выполняться с соблюдением зазоров между фазами согласно нормам ГОСТ 31652.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Электронный расцепитель обеспечивает селективную работу с другими устройствами защиты. Защита от замыканий на землю позволяет избежать аварийных ситуаций при повреждении изоляции. IP40 не предусматривает защиту от влаги - применение допускается только внутри закрытых щитовых помещений.

Преимущества

• Выкатная конструкция позволяет безопасно отключить аппарат без демонтажа шин - удобно для планового обслуживания и замены.
• Электронный расцепитель с широким диапазоном настройки даёт гибкую адаптацию под конкретную нагрузку.
• Встроенные моторный привод и управление обеспечивают дистанционное управление и совместимость с системами АСУ ТП.
• 4 контакта состояния позволяют интегрировать выключатель в системы контроля и SCADA.
• Разделители полюсов снижают риск дугового пробоя между фазами.

Ограничения применения

• Не предназначена для открытого монтажа - требуется корпус с классом защиты не ниже IP40.
• Не работает без внешнего питания 230 В AC для привода и расцепителей - при отключении питания невозможно выполнить дистанционное включение.
• Недоступен для монтажа в бытовых условиях - слишком большой ток и сложность обслуживания.
• Имеет жесткие требования к качеству шин: плохой контакт вызывает нагрев и отказ.
• Не поддерживает модульную расширяемость - все функции фиксированы в типе H.

Примеры использования

• Главный ввод в распределительном пункте 10/0,4 кВ с нагрузкой более 2 МВт.
• Щитовая на заводе по производству стали - защита печи и основного двигателя.
• Система бесперебойного питания (UPS) средней и большой мощности.
• Централизованное управление насосными станциями в водоканалах.

Практические советы

• Перед монтажом проверьте соответствие шин номинальному току 3200 А - используйте медные шины сечением не менее 120–150 мм2.
• Обязательно подключите питание 230 В AC для моторного привода - без него нельзя удалённо включить выключатель даже механически.
• При настройке расцепителя начинайте с минимальных значений и постепенно увеличивайте - это исключает ложные срабатывания.
• Регулярно проверяйте состояние контактов и степень окисления шин - особенно после длительной работы на максимальной нагрузке.
• Для диагностики используйте доступные сигналы: положение в корзине, вкл/откл, наличие тока - они передаются на пульт управления.
• Не применяйте ВА-732 в местах с частыми колебаниями напряжения выше +-10% - это влияет на точность электронного расцепителя.
