Выключатель автоматический воздушный 3P 2500А 80кА стационарный, расцепитель М ВА-732 | 27013DEK DEKraft APC

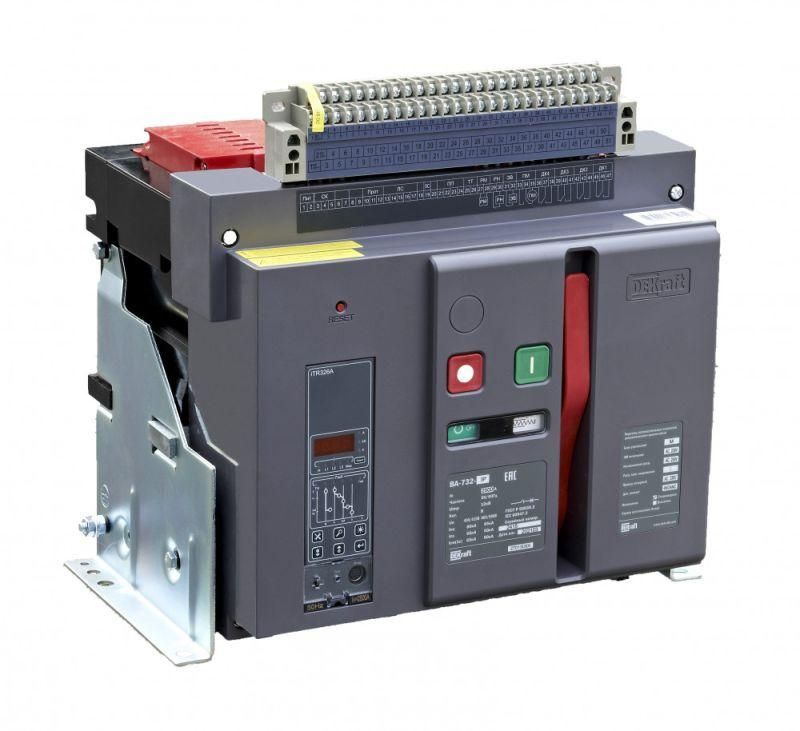

Автоматический воздушный выключатель ВА-732 от DEKraft - стационарное устройство для защиты и коммутации мощных цепей до 2500 А с отключающей способностью 80 кА. Подходит для распределительных щитов промышленных объектов, где требуется надёжная защита от перегрузок, КЗ и потерь напряжения.

Назначение и область применения

Выключатель ВА-732 предназначен для автоматического отключения электрической цепи при аварийных ситуациях: перегрузке, коротком замыкании, снижении напряжения ниже допустимого уровня или замыкании на землю. Устройство применяется в качестве главного вводного автомата или секционного выключателя в крупных распределительных устройствах. Часто используется в энергообъектах, на заводах, в системах водоснабжения, металлургии и других местах с высокими токами нагрузки.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 2500 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью точной настройки
• Диапазон защиты от перегрузки: от 1000 А (регулируется)
• Диапазон защиты от КЗ: до 5000 А (регулируется)
• Защита от замыканий на землю: встроенная, с настраиваемой чувствительностью
• Защита от минимального напряжения: да - предотвращает самовключение при восстановлении питания
• Степень защиты IP: IP40 - защищён от доступа пальцами и твёрдых предметов >1 мм, но не от воды
• Способ подключения: на шину (заднее горизонтальное присоединение)
• Количество переключающих контактов: 4 - для контроля положения (вкл/откл) и сигналов
• Привод: электрический, с встроенным моторным приводом (230 В перем. тока)
• Управление: кнопка нажимная на лицевой панели
• Конструкция: стационарная - устанавливается в ящике или шкафу, не снимается для обслуживания

Совместимость и монтаж

Выключатель ВА-732 монтируется на монтажную плату внутри распределительного щита. Присоединение осуществляется через заднюю горизонтальную шину - требует подготовки шинопровода или сборной шины соответствующего сечения. Посадочные габариты совместимы со стандартными рамками для стационарных аппаратов. Для установки необходим доступ с тыльной стороны щита. Обслуживание проводится при отключенном питании - устройство не имеет функции “выдвижения”.

Безопасность и стандарты

Выключатель ВА-732 соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективность и точность срабатывания, что снижает риск ложных отключений. Встроенная защита от минимального напряжения исключает опасное самовключение оборудования после аварийного отключения. Все силовые контакты изолированы и имеют механическую блокировку от случайного включения.

Преимущества

• Высокая отключающая способность (80 кА) позволяет использовать устройство даже в сетях с большими токами КЗ
• Электронный расцепитель с широким диапазоном настройки - адаптируется под конкретную нагрузку
• Встроенные моторный привод и независимый расцепитель позволяют удалённо управлять выключателем
• 4 переключающих контакта обеспечивают полный контроль состояния (вкл/откл) и интеграцию в системы АСУ ТП
• Защита от замыканий на землю и минимального напряжения повышают безопасность персонала и оборудования
• Рамка передней панели и разделители полюсов обеспечивают удобство обслуживания и изоляцию фаз

Ограничения применения

• Не предназначена для мобильного или переносного использования - только стационарная установка
• IP40 не обеспечивает защиту от брызг и влаги - запрещено применение во влажных помещениях без дополнительной герметизации корпуса
• Требуется наличие внешнего источника 230 В переменного тока для работы моторного привода и расцепителей
• Нельзя использовать в цепях постоянного тока - рассчитан только на переменный ток частотой 50–60 Гц
• Не поддерживает модульную расширяемость - все функции встроены, нельзя добавить дополнительные модули

Примеры использования

• Главный ввод в распределительный пункт промышленного цеха
• Секционный выключатель в двухсетевых системах питания
• Щиты управления насосными станциями с высокой пусковой нагрузкой
• Центры распределения электроэнергии на заводах с мощными печами, конвейерами и сварочными установками

Практические советы

• Перед установкой проверьте соответствие сечения шины и токовой нагрузки - для 2500 А рекомендуются медные шины минимум 120 мм2
• Обеспечьте свободный доступ к задней части аппарата для подключения шин и обслуживания
• Настройте пороги расцепления по перегрузке и КЗ согласно расчетной нагрузке вашего участка сети - не используйте заводские значения без анализа
• Используйте сигнальные контакты для интеграции в SCADA-системы - они точно передают состояние “вкл/откл”
• Проверьте наличие напряжения 230 В для моторного привода и расцепителей - без него управление будет невозможным
• При длительной работе в условиях повышенной температуры контролируйте нагрев корпуса - IP40 не гарантирует теплоотвод
