Выключатель автоматический воздушный 3P 2500А 80кА выкатной, расцепитель Н ВА-732 | 27076DEK| DEKraft APC

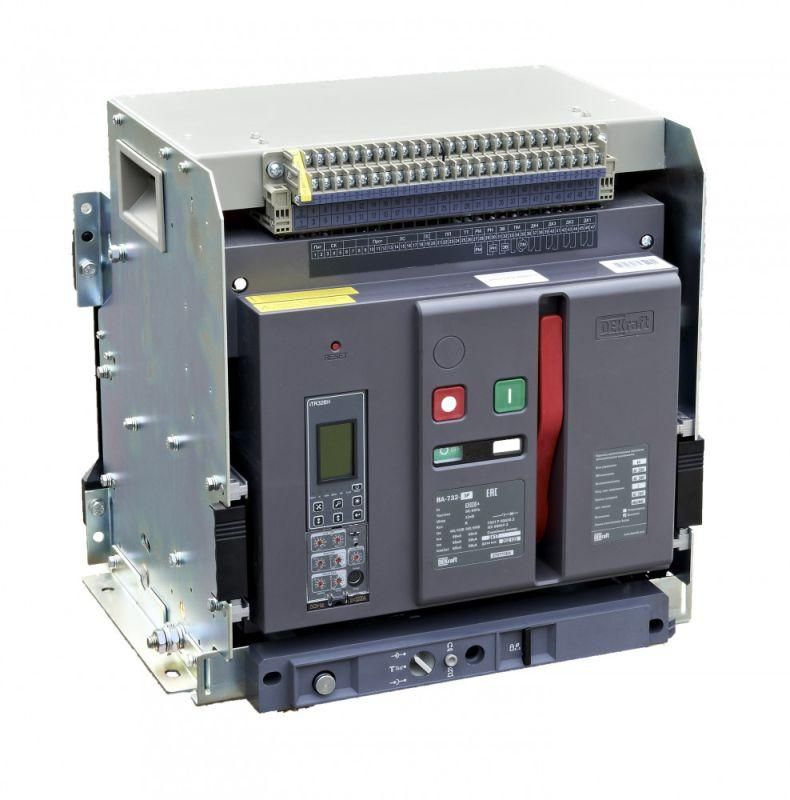

Автоматический выключатель воздушный выкатной 3P 2500А 80кА расцепитель Н ВА-732 от DEKraft предназначен для защиты мощных электрических цепей в распределительных устройствах высокой мощности. Благодаря выкатной конструкции и электронному расцепителю типа H, устройство обеспечивает точную защиту, удобное обслуживание и возможность удалённого контроля. Артикул 27076dek соответствует серийному решению DEKRAFT для промышленных объектов.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 2500А 80кА расцепитель Н ВА-732 используется для коммутации и защиты силовых цепей переменного тока в распределительных щитах среднего и высокого класса напряжения. Применяется в энергообъектах, на производствах с крупными двигателями, в системах бесперебойного питания, на подстанциях и в промышленных комплексах, где требуется надёжная защита от перегрузок и коротких замыканий.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 2500 А
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: электронный, тип H - с возможностью настройки и диспетчеризации
• Диапазон настройки защиты от перегрузки: до 1000 А
• Диапазон настройки защиты от короткого замыкания: до 5000 А
• Защита от замыканий на землю: встроенная
• Степень защиты IP: IP40 - защита от предметов больше 1 мм, но не от воды
• Способ подключения: на шину (задние горизонтальные присоединения)
• Конструкция: выкатная - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Количество контактов состояния: 4 шт (ВКЛ / ОТКЛ + сигнал положения в корзине)
• Привод: электрический, с встроенным моторным приводом (230 В переменного тока)
• Управление: кнопка нажимная на передней панели
• Дополнительно: встроены электромагнит включения и независимый расцепитель (230 В переменного тока)

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 2500А 80кА расцепитель Н ВА-732 устанавливается в специализированные ячейки распределительных устройств с совпадающими габаритами и механическими направляющими. Монтаж выполняется на монтажную плату через задние горизонтальные шины - предварительно подготовленные медные или алюминиевые шины должны иметь соответствующие клеммы. Для работы необходим доступ к фазовым и нулевым шинам, а также к цепям управления 230 В переменного тока для привода и расцепителей. Установка требует соблюдения минимального свободного пространства вокруг аппарата для теплоотвода и обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 для воздушных выключателей. Электронный расцепитель типа H обеспечивает селективную защиту, снижает риск ложных срабатываний и повышает безопасность персонала за счёт точной настройки порогов. Встроенная защита от замыканий на землю дополнительно защищает оборудование и людей от опасных токов утечки. IP40 не предусматривает защиту от брызг и влаги - установка допускается только внутри закрытых щитовых помещений.

Преимущества

• Выкатная конструкция позволяет легко извлекать аппарат для диагностики, ремонта или замены без отключения всей системы.
• Электронный расцепитель типа H даёт возможность программирования времятоковых характеристик, что важно для сложных сетей с несколькими уровнями защиты.
• Встроенные контакты состояния (ВКЛ/ОТКЛ, положение в корзине) обеспечивают интеграцию в системы SCADA и АСУ ТП.
• Моторный привод и электромагнит включения позволяют выполнять дистанционное управление - идеально для автоматизированных объектов.
• Работа с шинным подключением ускоряет монтаж и снижает количество соединений, повышая надёжность.

Ограничения применения

• Не предназначена для установки вне помещения - степень защиты IP40 исключает использование во влажных, пыльных или открытых условиях.
• Требуется источник постоянного или переменного тока 230 В для питания моторного привода, расцепителей и сигнализации - без него функции управления работать не будут.
• Нельзя использовать для защиты цепей ниже 1000 А - нижний порог настройки перегрузки слишком высок для маломощных нагрузок.
• Подключение только на шину - нельзя применить с кабельными выводами без переходных адаптеров.
• Не рекомендовано для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощными станками и конвейерами.
• Щит питания трансформаторной подстанции 10/0,4 кВ, где требуется защита на уровне 2500 А и отключающая способность 80 кА.
• Система бесперебойного питания (ИБП) большой мощности, где важна диспетчеризация и удалённый контроль состояния.
• Объекты с автоматизированной системой управления - заводы, логистические терминалы, водоканалы, где необходимо получать сигналы о состоянии аппарата в реальном времени.

Практические советы

• Перед установкой проверьте соответствие шинных клемм и шага присоединения - убедитесь, что шины подходят по ширине и глубине.
• Для правильной работы расцепителя типа H обязательно подключите питание 230 В переменного тока - без него защита будет недоступна.
• При использовании в составе системы АСУ ТП используйте все четыре контакта состояния - они дают полную картину положения аппарата (включен, выключен, в корзине, вне корзины).
• Не забудьте про разделители полюсов - они обязательны при работе с напряжением выше 690 В для предотвращения пробоя между фазами.
• При необходимости замены - всегда отключайте питание управления и силовые цепи. Выкатной механизм работает только при наличии механической блокировки в рабочем положении.
