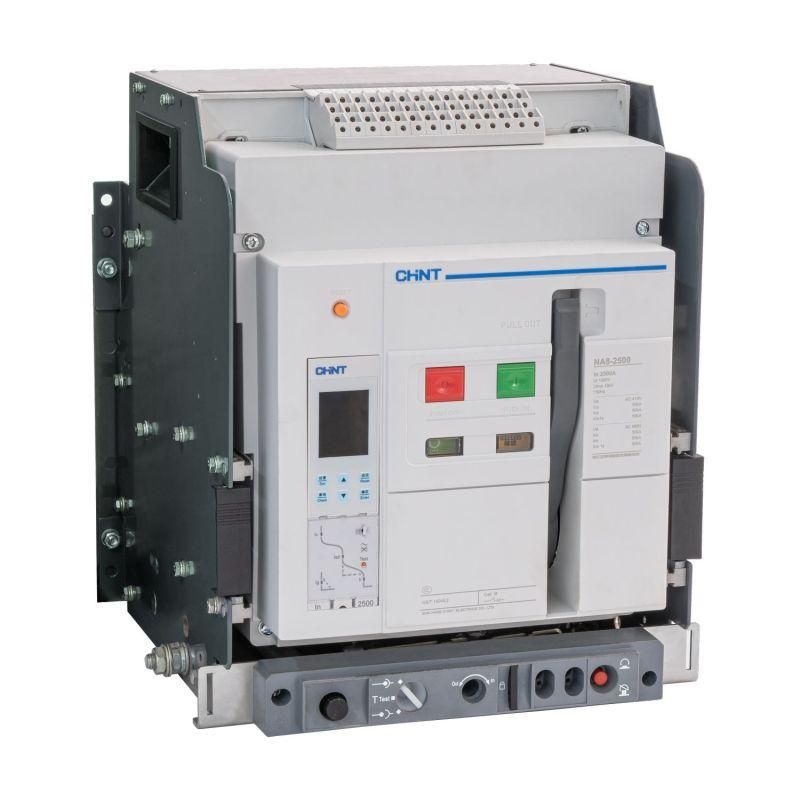

Выключатель автоматический воздушный NA8-2500H-2500H/3P выкат.,2500А, 85кА, тип H, AC230В (R) | 262501 CHINT

Автоматический выключатель NA8-2500H-2500H/3P от CHINT предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Этот выключатель автоматический воздушный обеспечивает надёжную коммутацию и защиту при токах до 2500 А, что делает его подходящим решением для крупнопроизводственных объектов.

Назначение и область применения

NA8-2500H-2500H/3P используется для защиты электрических сетей переменного тока в промышленных установках. Он применяется в качестве главного вводного автомата или секционного выключателя в щитах среднего и большого класса. Подходит для систем с напряжением до 690 В, таких как заводские линии, насосные станции, системы кондиционирования и другие нагрузки с высокими токами.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Отключающая способность: 85 кА - способен безопасно отключить цепь даже при сверхтоке короткого замыкания до 85 тысяч ампер;
• Номинальное напряжение: 415–690 В - работает в трёхфазных сетях промышленного типа, включая 400 В и 660 В;
• Защита от перегрузки: регулируется в пределах 1000–2500 А - позволяет точно настроить порог срабатывания под конкретную нагрузку;
• Защита от КЗ: регулируется от 5000 до 37500 А - адаптация чувствительности к условиям сети;
• Конструкция: выдвижное/выкатное исполнение - возможность извлечения аппарата из корпуса без демонтажа проводов;
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытых шкафов.

Совместимость и монтаж

NA8-2500H-2500H/3P устанавливается в сборочные металлические ячейки или распределительные щиты с соответствующим креплением. Благодаря выдвижной конструкции, аппарат можно легко достать для обслуживания или замены - достаточно открыть дверцу шкафа и вытянуть его по направляющим. Для монтажа требуется свободное место минимум 600×800 мм (зависит от модели шкафа). Соединение проводов осуществляется через болтовые зажимы - рекомендован момент затяжки согласно руководству производителя. Учитывайте посадочную глубину и габариты перед заказом шкафа.

Безопасность и стандарты

Выключатель автоматический воздушный NA8-2500H-2500H/3P соответствует международным нормам IEC 60947-2. Применяет термомагнитную и электронную защиту, обеспечивающую селективность и точность срабатывания. Конструкция исключает самопроизвольное включение после аварийного отключения - необходим ручной сброс. Наличие механической блокировки запираемых положений позволяет применять его в режимах “работа”, “отключен” и “обслуживание”.

Преимущества

• Высокая отключающая способность (85 кА) - гарантирует работу даже при серьёзных авариях;
• Регулируемые параметры защиты - позволяют оптимизировать селективность в многоступенчатых системах;
• Выдвижная конструкция - снижает время простоев при ремонте и тестировании;
• Широкий диапазон рабочих напряжений - совместим с большинством промышленных сетей Европы и стран СНГ;
• Известный бренд CHINT - проверенная надёжность комплектующих и долгий срок службы.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует помещения в закрытый шкаф;
• Не подходит для бытовых или маломощных объектов - слишком большой ток и цена;
• Требуется профессиональный монтаж - нельзя устанавливать без знания правил работы с оборудованием высокой мощности;
• Не имеет встроенного управления удалённо - для автоматизации нужны внешние модули;
• Максимальное напряжение 690 В - не использовать в сетях выше этого значения.

Примеры использования

• Главный входной автомат в промышленном распределительном пункте (РЩ) завода;
• Секционный выключатель в двухцепевой системе питания технологической линии;
• Защита частотного преобразователя мощностью >1 МВт;
• Подключение UPS-систем в дата-центре;
• Управление питанием больших двигателей (более 500 кВт).

Практические советы

• Перед установкой проверьте соответствие номинала защиты (1000–2500 А) реальной нагрузке - переоценка снижает эффективность защиты;
• Обязательно используйте вытяжные ручки и направляющие - они продлевают жизнь контакторам и уменьшают риск повреждения;
• При использовании нескольких выключателей автоматических воздушных в одной системе - рассчитайте коэффициент селективности, чтобы избежать массового отключения;
• Регулярно осматривайте контактные группы - особенно при работе с колеблющимися нагрузками; возможна окисляемость при повышенной влажности;
• Для сервисного обслуживания всегда отключайте питание и применяйте Lockout-Tagout процедуры - работа с 2500 А опасна!
