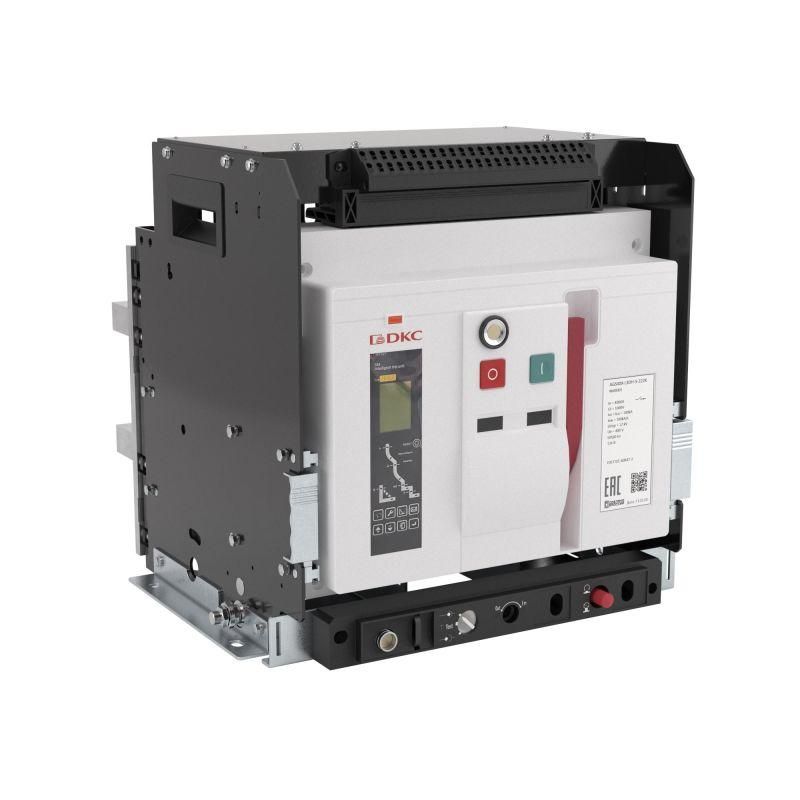

Выключатель автоматический воздушный AGS25H 3Р 2500А 85кА расцепитель 3M выкатн. управление 220В AC горизонт. подключение YON AGS25H-M3DH-5-222K ДКС

Автоматический воздушный выключатель AGS25H от бренда DKC (серии YON MAX AGS) предназначен для защиты и управления мощными электрическими цепями до 415 В. Выкатная конструкция, высокая отключающая способность 85 кА и управление от сети 220 В AC делают его надёжным решением для крупных объектов - промышленных щитов, подстанций и распределительных пунктов.

Назначение и область применения

AGS25H используется для коммутации и защиты электроустановок с большим током нагрузки. Он обеспечивает:

• Рабочие включения и отключения цепей - можно вручную включить/выключить под нагрузкой;
• Защиту от перегрузок - предотвращает повреждение оборудования из-за длительного превышения тока;
• Защиту от коротких замыканий - отключает цепь за миллисекунды при аварийном токе до 85 кА;
• Земляное замыкание - реагирует на утечку тока на корпус или землю через третий элемент расцепителя.

Подходит для установки в промышленных щитах, на входе в цеха, в системах питания станков, конвейеров, насосных станций и других мощных потребителей.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 2500 А
• Отключающая способность: 85 кА (при напряжении до 415 В)
• Тип расцепителя: 3M - термомагнитный с возможностью регулировки порогов перегрузки и КЗ, включает функцию защиты от замыкания на землю
• Управление: катушка отключения и включения на 220 В переменного тока
• Исполнение: выкатное - позволяет выводить аппарат из ячейки для обслуживания без отключения всей системы
• Подключение: горизонтальное - клеммы расположены сбоку, удобны для подвода шин или кабелей вдоль щита
• Максимальное напряжение: 415 В

Совместимость и монтаж

AGS25H устанавливается в специализированные ячейки, совместимые с конструкцией выкатных выключателей серии YON MAX AGS. Для монтажа требуется:

• Ячейка с направляющими для выкатного механизма - не подходит для обычных стационарных щитов;
• Горизонтальный доступ к клеммам - необходимо оставить место для подвода шин или кабельных сборок сбоку;
• Электропитание 220 В AC для катушки управления - подключается отдельным проводом к контроллеру или кнопкам управления;
• Фиксация в ячейке механическим замком - перед введением аппарата проверьте положение фиксаторов.

Не допускается установка в вертикальном положении - конструкция рассчитана исключительно на горизонтальную ориентацию.

Безопасность и стандарты

AGS25H соответствует международным требованиям IEC 60947-2 для выключателей низкого напряжения. Расцепитель 3M обеспечивает селективность с другими устройствами защиты, снижая риск массового отключения. Конструкция выполнена с учётом требований безопасности при работе под напряжением - все токоведущие части закрыты, доступ к ним возможен только после отключения и открытия ячейки.

Преимущества

• Выкатная система - позволяет менять или ремонтировать выключатель без отключения всего щита, что минимизирует простои;
• Высокая отключающая способность 85 кА - подходит для мест с большой короткозамкнутой мощностью, например, рядом с трансформаторами;
• Управление 220 В AC - совместимо со стандартными системами автоматизации и пультами управления;
• Расцепитель 3M - три степени защиты в одном модуле: перегрузка, КЗ, земляное замыкание - экономит место и упрощает настройку;
• Горизонтальное подключение - упрощает прокладку шинных систем и снижает необходимость сложных переходов.

Ограничения применения

• Не применяется в сетях выше 415 В - превышение напряжения недопустимо;
• Требует выкатной ячейки - нельзя установить в стандартный щит без специальной рампы;
• Не предназначен для частых операций включения/отключения под максимальной нагрузкой - рекомендовано не более 1000 циклов в год;
• Не работает без внешнего питания 220 В AC - при отключении этой цепи управление становится невозможным (только ручное отключение через рычаг);
• Не имеет встроенной защиты от переполюсовки - подключение 220 В AC должно соблюдаться по полярности L/N.

Примеры использования

• Главный ввод в промышленный цех с мощностью 1 МВт и более;
• Щит питания группы станков с ЧПУ, где важна быстрая замена устройства без остановки всего производства;
• Распределительный пункт на заводе с высокой вероятностью коротких замыканий - например, в зоне сварочных работ;
• Объекты с системой АСУ ТП - благодаря управлению 220 В AC легко интегрируется в SCADA-системы.

Практические советы

• Перед монтажом проверьте соответствие габаритов AGS25H и ячейки - даже небольшое отклонение может помешать фиксации;
• Настройку расцепителя 3M выполняйте только квалифицированным персоналом - неверные параметры могут привести к ложному срабатыванию или отказу защиты;
• При использовании в условиях запылённости - периодически очищайте контакты и направляющие выкатного механизма;
• Для долгой службы следите за состоянием контактных групп - при появлении нагара или оплавления замените выключатель;
• Запасной комплект катушки управления 220 В AC стоит хранить на объекте - замена занимает менее 15 минут.
