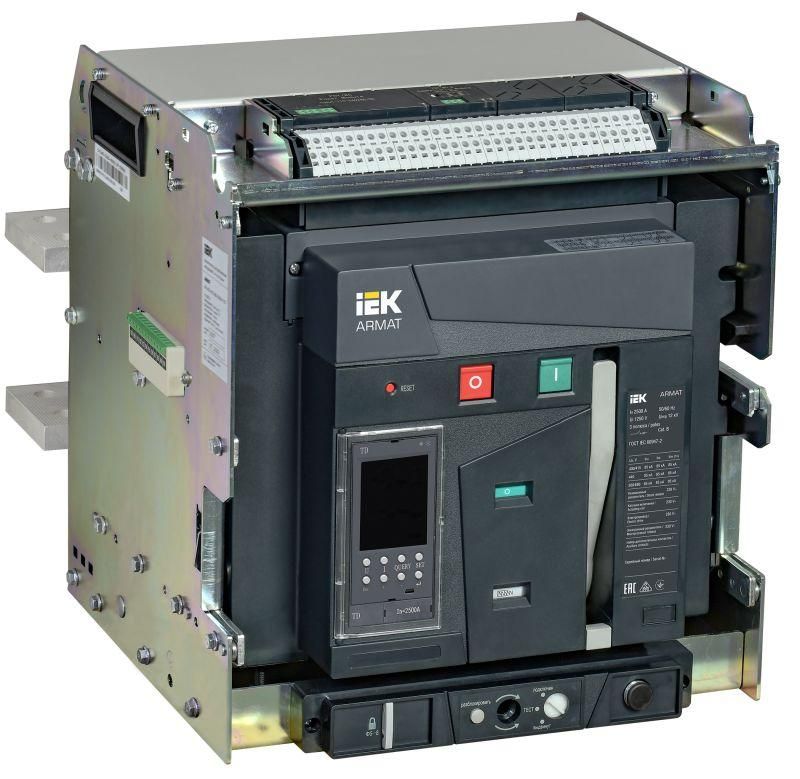

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер D 85кА 2500А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VD-085-2500A-TDCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VD-085-2500A-TDCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает безопасное управление нагрузкой и подходит для установки в распределительных устройствах промышленных объектов.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VD-085-2500A-TDCF используется для защиты и управления высокотоковыми электрическими цепями в системах энергоснабжения с напряжением до 400 В. Применяется в промышленных распределительных щитах, на подстанциях, в цехах с крупной технологической аппаратурой - например, на конвейерах, насосных станциях, системах вентиляции и других объектах с потребляемой мощностью более 1 МВт. Выдвижное исполнение позволяет легко обслуживать устройство без демонтажа проводов.

Технические характеристики

• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может длительно пропускать без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 85 кА - способность безопасно отключить сверхток при коротком замыкании;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение для промышленных сетей;
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети;
• Защита по минимальному напряжению: да - предотвращает запуск оборудования при просадке напряжения ниже допустимого уровня;
• Диапазон настройки защиты от перегрузки: 1000–2500 А - можно задать чувствительность к длительному превышению тока;
• Диапазон срабатывания при КЗ: 2500–65000 А - гибкая настройка реакции на аварийные токи;
• Моторный привод: да - позволяет удалённо включать/выключать устройство через управляющие сигналы;
• Способ подключения: болтовое - надёжное механическое соединение с шинами или кабелями;
• Количество вспомогательных контактов: 6 - используются для сигнализации положения (вкл./выкл.) и передачи информации в системы управления;
• Степень защиты IP30 - защита от доступа инструментов и предметов больше 2,5 мм, но не герметична - требует установки в закрытый щит;
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

AR-ACB-3VD-085-2500A-TDCF устанавливается на специальные монтажные направляющие (каретки) внутри распределительного щита. Выдвижное исполнение позволяет выводить аппарат на переднюю панель для осмотра, тестирования или замены без отключения всей системы. Подключение силовых проводов выполняется болтовым зажимом - требуется соблюдение момента затяжки согласно руководству. Для работы моторного привода необходим источник питания 220 В переменного тока. Управление возможно как кнопками на лицевой панели, так и через внешние контроллеры (например, PLC) через вспомогательные контакты и интерфейс Modbus (при наличии соответствующего модуля).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных автоматических выключателей. Электронный расцепитель обеспечивает селективную защиту - отключает только аварийный участок, сохраняя работу остальной сети. Наличие защиты по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления питания.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для сетей с большими токами КЗ;
• Электронный расцепитель с широким диапазоном настроек - адаптируется под конкретную нагрузку;
• Моторный привод и вспомогательные контакты - обеспечивают интеграцию в автоматизированные системы;
• Выдвижная конструкция - снижает время техобслуживания и риск травм при работе под напряжением;
• Длинная гарантия (5 лет) - указывает на качество сборки и долговечность компонентов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от воды и пыли;
• Требуется наличие свободного места в щите для выдвижения - минимум 800–1000 мм глубины;
• Не работает без внешнего питания 220 В для моторного привода и электронного расцепителя;
• Не рекомендован для частых циклов включения/выключения (более 10 раз в час) - это снижает срок службы контактной группы;
• Подключение больших сечений кабелей (>150 мм2) требует проверки совместимости с зажимами.

Примеры использования

• Главный входной автомат в промышленном цехе с несколькими трансформаторами;
• Распределительный щит на заводе с конвейерной линией мощностью более 1 МВт;
• Щиты управления насосными станциями водоснабжения или канализации;
• Объекты ЖКХ с центральными распределительными пунктами.

Практические советы

• Перед монтажом проверьте посадочные размеры каретки - они должны точно соответствовать модели AR-ACB-3VD-085-2500A-TDCF;
• Убедитесь, что питание 220 В для моторного привода подведено до начала первого включения;
• Настройте пороги защиты от перегрузки и КЗ в соответствии с расчетными токами вашей сети - используйте документацию производителя;
• При использовании в составе АСУ ТП подключите вспомогательные контакты к контроллеру для получения сигнала “состояние выключателя”;
• Регулярно проверяйте состояние болтовых соединений - особенно после первых 100 циклов включения;
• Не открывайте корпус во время работы - даже при отключенном питании внутренние части могут находиться под напряжением.
