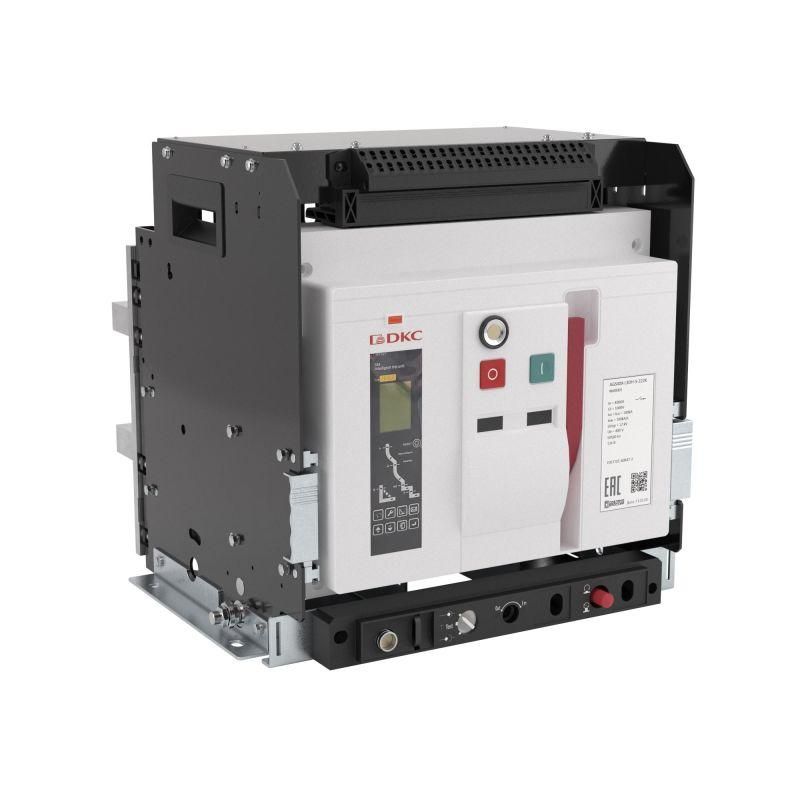

Выключатель автоматический воздушный AGS25H 3Р 2500А 85кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS25H-M3DH-6-222K ДКС

Автоматический выключатель воздушный AGS25H от DKC - надёжное устройство для защиты и управления мощными электрическими цепями до 2500 А в системах низкого напряжения. Выкатная конструкция, электронный расцепитель 3H и моторный привод делают его удобным для обслуживания и подходящим для промышленных объектов с высокой нагрузкой.

Назначение и область применения

AGS25H используется для коммутации и защиты электроустановок в промышленных сетях переменного тока до 415 В. Обеспечивает защиту от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в распределительных щитах крупных предприятий: заводы, энергообъекты, водоканалы, метрополитены, где требуется высокая отключающая способность и частые операции включения/отключения.

Технические характеристики

• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 85 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 380–415 В - оптимально для промышленных сетей 400 В;
• Расцепитель: электронный тип 3H - позволяет гибко настраивать пороги срабатывания по току и времени; обеспечивает защиту от замыканий на землю;
• Диапазон регулировки КЗ: 2500–75000 А - можно задать чувствительность защиты под конкретную сеть;
• Управление: 220 В AC - питание привода и расцепителей осуществляется от стандартной однофазной сети;
• Моторный привод: да - позволяет дистанционно управлять выключателем без ручного воздействия;
• Дополнительный расцепитель: независимый - возможность удалённого отключения по внешнему сигналу (например, от системы АСУ ТП);
• Переключающие контакты: 6 шт. - используются для сигнализации состояния (закрыт/открыт) и подключения контрольных цепей;
• Степень защиты IP20 - предохраняет от доступа пальцев и предметов более 12 мм, но не защищена от пыли и воды;
• Способ монтажа: вертикальный - выключатель устанавливается строго в вертикальном положении, иначе возможны сбои работы механизма;
• Конструктивное исполнение: выкатное - основная часть устройства выдвигается из корпуса для обслуживания без демонтажа проводов.

Совместимость и монтаж

AGS25H совместим с шинопроводами и сборками, рассчитанными на ток 2500 А и класс отключения 85 кА. Для монтажа необходима вертикальная установка в закрытом щите с достаточным свободным пространством вокруг - минимум 300 мм спереди для выдвижения. Подключение кабелей выполняется сверху или снизу - согласно документации производителя. Убедитесь, что посадочные размеры соответствуют раме щита. Моторный привод требует подвода 220 В AC к клеммам управления. Переключающие контакты подключаются в цепи сигнализации и автоматизации.

Безопасность и стандарты

AGS25H соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель 3H обеспечивает точную и быстродействующую защиту, снижая риск возгорания и повреждения оборудования. Выкатная система исключает контакт с токоведущими частями при обслуживании, если выключатель находится в отключенном состоянии. Все компоненты проходят сертификацию на соответствие безопасности для промышленного использования.

Преимущества

• Выкатная конструкция - позволяет проводить диагностику и замену расцепителя без отключения всей линии и снятия проводов;
• Электронный расцепитель 3H - точная настройка параметров защиты, адаптация под изменяющуюся нагрузку, функция самодиагностики;
• Моторный привод + независимый расцепитель - обеспечивают интеграцию в системы автоматического управления (SCADA, PLC);
• Высокая отключающая способность (85 кА) - гарантирует работу даже при аварийных режимах в крупных промышленных сетях;
• Широкий диапазон регулировки КЗ - позволяет использовать один выключатель в различных конфигурациях сети.

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 недостаточна;
• Обязательно соблюдение вертикального монтажа - горизонтальная установка нарушает механическую работу механизма;
• Требуется стабильное питание 220 В AC для привода - при отключении питания невозможно выполнить дистанционное отключение;
• Не рекомендован для частых циклов включения/отключения при токе выше 2500 А - это сокращает срок службы контактов;
• Не подходит для маломощных объектов - избыточная мощность и стоимость неоправданы при токах ниже 1000 А.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 1,5 МВт;
• Защита главного силового трансформатора 10/0,4 кВ;
• Контроль и отключение конвейерной линии с несколькими двигателями большой мощности;
• Интеграция в систему бесперебойного питания (UPS) для отключения при перегрузках;
• Щиты управления в метро, аэропортах, больницах - там, где важна надёжность и возможность дистанционного управления.

Практические советы

• При заказе проверьте, что артикул AGS25H соответствует вашей схеме - особенно важно наличие моторного привода и независимого расцепителя;
• Перед первым включением проведите тестирование расцепителя - используйте имитацию тока КЗ через специальный тестер;
• При использовании в системах автоматики подключите переключающие контакты к контроллеру - они передадут состояние “замкнут” / “разомкнут”;
• Плановое обслуживание - каждые 6–12 месяцев: осмотр контактов, проверка затяжки соединений, тестирование срабатывания расцепителя;
• Не допускайте попадания пыли внутрь щита - даже при IP20 грязь может вызвать пробой между контактами;
• Для замены расцепителя всегда отключайте питание и используйте средства защиты - внутри находятся опасные потенциалы.
