Выключатель автоматический воздушный 3P 2500А 100кА выкатной, расцепитель М ВА-752 | 27057DEK DEKraft APC

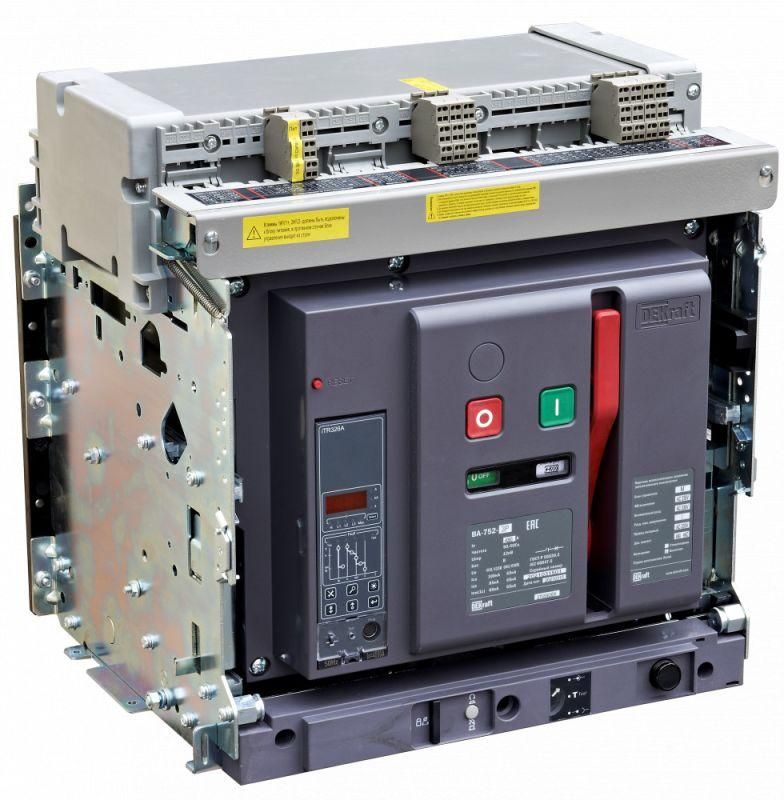

Автоматический выключатель воздушный выкатной 3P 2500А 100кА расцепитель М ВА-752 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Выкатная конструкция обеспечивает безопасную замену без отключения питания всей системы, что особенно важно в промышленных сетях с высокой требовательностью к бесперебойности работы.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 2500А 100кА расцепитель М ВА-752 используется для коммутации и защиты силовых цепей переменного тока до 690 В. Применяется в главных распределительных щитах промышленных объектов: заводских линий, энергообъектах, насосных станциях, системах кондиционирования крупных помещений. Подходит для установки в ячейках КРУ и распределительных пунктах с высокими требованиями к надежности и быстрому обслуживанию.

Технические характеристики

• Номинальный ток: 2500 А - позволяет работать с мощными нагрузками без перегрева
• Количество полюсов: 3 - защищает три фазы сети одновременно
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки даже при серьезных авариях
• Номинальное напряжение: 690 В - совместим с большинством промышленных сетей среднего класса
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики
• Конструктивное исполнение: выкатное - аппарат устанавливается на направляющие и легко извлекается для сервиса
• Защита от замыканий на землю: да - предотвращает опасные утечки тока через корпус
• Диапазон регулировки расцепителя короткого замыкания: до 5000 А - можно адаптировать чувствительность под конкретную сеть
• Степень защиты IP40 - защита от доступа проводящих предметов диаметром более 1 мм, но не от воды
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния, удаленного контроля и интерфейса с АСУ ТП
• Привод: электрический - управление осуществляется через внешний сигнал, без ручного воздействия
• Способ монтажа: монтажная плата - устройство крепится жестко к основанию внутри шкафа

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 2500А 100кА расцепитель М ВА-752 рассчитан на установку в специализированные камеры КРУ с соответствующими направляющими и механическими фиксаторами. Присоединения задние горизонтальные - кабельные выводы подключаются сзади, что снижает риск случайного контакта при работе спереди. Для монтажа требуется свободное пространство вокруг аппарата для доступа к тыльным клеммам и выдвижению корзины. Установка возможна только в закрытых помещениях с контролируемой температурой и отсутствием конденсата - степень защиты IP40 исключает использование во влажных или открытых условиях.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает селективную защиту, минимизируя ложные отключения. Наличие независимого расцепителя и сигнальных контактов позволяет интегрировать устройство в системы безопасности и автоматизации. Все функции проверены на соответствие требованиям к отказоустойчивости и долговечности при многократных операциях отключения.

Преимущества

• Выкатная конструкция позволяет менять аппарат без демонтажа шкафа и отключения питания других цепей
• Электронный расцепитель с регулируемыми параметрами повышает гибкость настройки под нагрузку
• Встроенные вспомогательные контакты (4 шт.) обеспечивают полноценную связь с системами управления
• Моторный привод и электромагнит включения позволяют выполнять дистанционное управление
• Защита от замыканий на землю снижает риски поражения током и возгорания

Ограничения применения

• Не предназначена для установки вне помещений - IP40 не защищает от влаги и пыли
• Требуется стационарная система крепления; нельзя использовать как переносной или временный элемент
• Подключение кабелей возможно только сзади - необходимо заранее продумать трассировку проводов
• Не рекомендовано применение в сетях с частыми колебаниями напряжения ниже 80% от номинала - может вызвать некорректную работу расцепителя
• Запрещено вскрытие корпуса при наличии напряжения - внутренние части находятся под высоким потенциалом

Примеры использования

• Главный входной автомат в распределительном щите завода с мощностью потребления выше 1 МВт
• Щит питания технологической линии с двигателями 200–400 кВт
• Центральный выключатель в системе кондиционирования крупного торгового центра
• Защита преобразователей частоты в системах привода конвейеров

Практические советы

• Перед установкой проверьте соответствие посадочного места в КРУ - выкатная корзина должна точно совпадать с направляющими
• Обязательно используйте все четыре вспомогательных контакта: два для сигнализации “Вкл/Откл”, один для положения в корзине, один для аварийного отключения
• Настройку расцепителя выполняйте после запуска системы под реальной нагрузкой - теоретические значения часто отличаются от фактических
• Регулярно проверяйте состояние контактов и механизмов выкатной системы - износ может привести к затрудненному извлечению
• Для удобства обслуживания предусмотрите наличие освещения и достаточного рабочего пространства перед лицевой панелью
