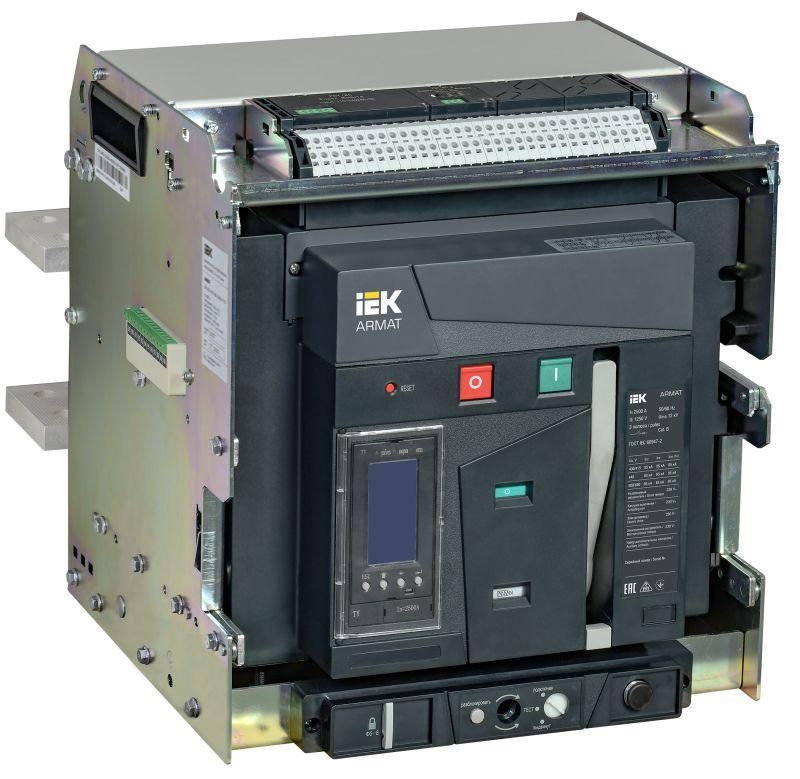

Выключатель автоматический воздушный 3п D 2500А 85кА TY выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VD-085-2500A-TYCF

Автоматический выключатель воздушный выдвижного исполнения 3P D 85кА 2500А TY с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) предназначен для надёжной защиты и управления мощными электрическими цепями в промышленных установках. Артикул ar-acb-3vd-085-2500a-tycf входит в серию ARMAT и оснащён встроенным моторным приводом, электронным расцепителем и необходимыми аксессуарами для автономной работы.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P D 85кА 2500А TY используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для установки в распределительных щитах крупных промышленных объектов: заводы, энергоузлы, водоканалы, метрополитены, жилые комплексы с высокой плотностью потребления. Применяется там, где требуется высокая отключающая способность, управление из удалённого пункта и возможность обслуживания без отключения всей системы.

Технические характеристики

• Номинальное напряжение: 400 В (работает в системах до 690 В согласно серии ARMAT)
• Номинальный ток: 2500 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить сверхтоки при КЗ даже в мощных сетях
• Исполнение: выдвижное - позволяет выводить аппарат из ячейки для обслуживания без демонтажа проводов
• Тип расцепителя: электронный - точная настройка порогов срабатывания, диагностика состояния сети
• Диапазон защиты от перегрузки: 1000–2500 А - можно настраивать под реальную нагрузку
• Диапазон срабатывания при КЗ: 2500–65000 А - адаптивная защита против импульсных токов
• Защита по минимальному напряжению: да - предотвращает запуск оборудования при просадке напряжения
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Количество вспомогательных контактов: 6 - для сигнализации положения, управления и интеграции в АСУ
• Моторный привод: встроенный - обеспечивает дистанционное включение и отключение без ручного воздействия
• Подключение силовых цепей: болтовое - надёжное, требует правильного момента затяжки
• Гарантия: 60 месяцев

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P D 85кА 2500А TY устанавливается на специальные монтажные направляющие (каретки) в сборных ячейках типа KSE, KSA или аналогичных. Выдвижная конструкция позволяет легко выдвигать устройство на сервисную позицию - все силовые и вспомогательные контакты остаются подключёнными. Для монтажа необходимо соблюдать посадочные габариты и использовать болты класса прочности 8.8 с моментом затяжки, указанным в руководстве. Моторный привод работает от постоянного или переменного тока 24–240 В - проверьте совместимость с вашей системой управления перед подключением. Комплект аксессуаров (катушки включения/отключения) уже установлены, дополнительная настройка не требуется.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам IEC 60947-2. Электронный расцепитель обеспечивает селективность и минимизирует риск ложных срабатываний. Защита по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления питания. Устройство не имеет взрывозащиты и не предназначено для зон с повышенной опасностью возгорания или взрыва.

Преимущества

• Выдвижная конструкция снижает время техобслуживания - не нужно отключать всю линию
• Встроенный моторный привод позволяет реализовать автоматическое управление через SCADA или PLC
• Электронный расцепитель с широким диапазоном настройки повышает точность защиты
• 6 вспомогательных контактов обеспечивают гибкую интеграцию в системы контроля
• Гарантия 5 лет - один из самых длинных сроков в классе

Ограничения применения

• Не применяется в условиях с высокой влажностью, пылью или агрессивной средой - степень защиты IP30 недостаточна
• Не рекомендован для бытовых или малых коммерческих объектов - избыточная мощность и стоимость
• Требует наличия шкафа с механической фиксацией выдвижной части - нельзя устанавливать открытой
• Работает только с контроллером, поддерживающим команды включения/отключения; без внешнего управления теряет часть функций
• Не поддерживает модульную связь Modbus - хотя серия ARMAT её предлагает, данная модель в комплекте не имеет интерфейса

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощностью 1,5 МВт
• Контрольный выключатель на питание конвейерной линии с частотниками и двигателями
• Резервный автомат в системе бесперебойного питания (UPS) для критически важных производственных линий
• Управляемый рубильник в системе электроснабжения водозаборной станции с дистанционным доступом

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от завода
• Обязательно используйте изолирующий инструмент при работе рядом с контактами - даже при отключенном приводе есть потенциальная опасность
• При использовании в системах с частыми включениями - следите за температурой корпуса и состоянием контактов каждые 6 месяцев
• Для долгой службы смазывайте направляющие механизмы выдвижной части графитовой смазкой раз в год
• Если нужна связь с системой управления - выбирайте версию с RS485 или Ethernet, эта модель не поддерживает коммуникацию
