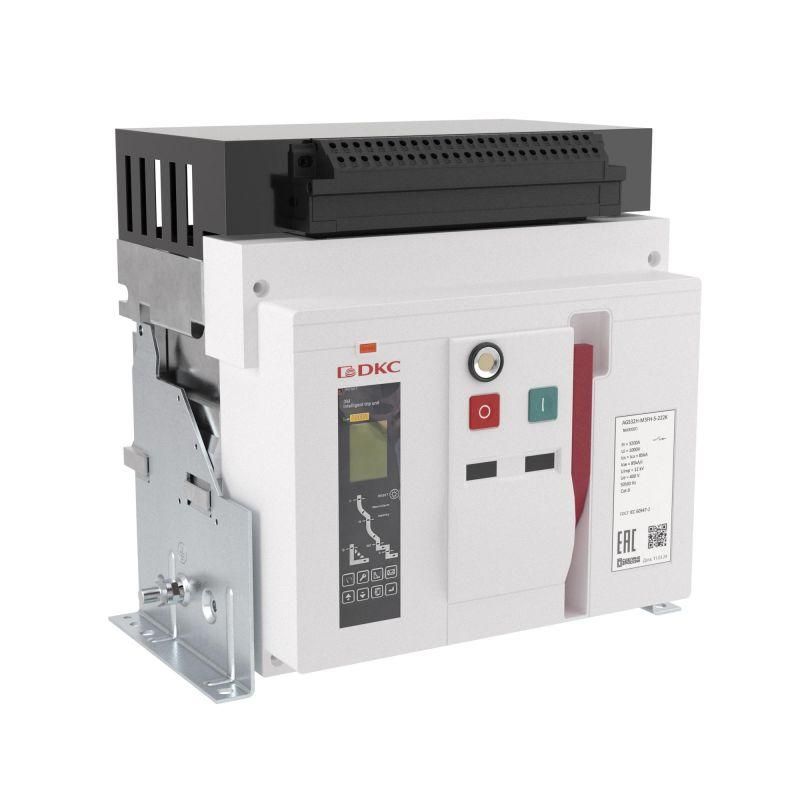

Выключатель автоматический воздушный AGS25H 3Р 2500А 85кА расцепитель 3H фиксированный управление 220В AC горизонт. подключение YON AGS25H-M3FH-6-222K ДКС

Автоматический выключатель воздушный AGS25H от DKC (ДКС) предназначен для защиты и управления мощными электрическими цепями до 415 В. Этот аппарат обеспечивает надёжную работу в условиях высоких токов короткого замыкания и используется там, где требуется стационарная установка с горизонтальным подключением.

Назначение и область применения

AGS25H применяется в распределительных устройствах низкого напряжения для защиты электрооборудования от перегрузок, коротких замыканий и замыканий на землю. Устройство рассчитано на частые операции включения и отключения, что делает его подходящим для систем питания промышленного оборудования: станков, конвейеров, крупных насосов, компрессоров и других нагрузок с током до 2500 А.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 2500 А
• Отключающая способность: 85 кА
• Рабочее напряжение: до 415 В переменного тока
• Тип расцепителя: 3H - трёхступенчатый (длинная задержка, короткая задержка, мгновенный режим)
• Управление: катушка отключения на 220 В постоянного/переменного тока
• Исполнение: стационарное (фиксированное), без возможности извлечения
• Подключение: горизонтальное - входные и выходные шины расположены слева и справа
• Серия: YON MAX AGS

Совместимость и монтаж

AGS25H устанавливается исключительно в стационарном положении - он не имеет механизма выдвижения. Подключение выполняется через горизонтальные шины, поэтому важно соблюдать правильную ориентацию при сборке щита. Для монтажа требуются специализированные крепления и достаточное пространство вокруг аппарата для теплоотвода. Катушка управления работает от сети 220 В AC; необходимо обеспечить питание этой цепи отдельным источником. Монтаж допускается только квалифицированным персоналом с соблюдением норм безопасности.

Безопасность и стандарты

AGS25H соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Расцепитель 3H обеспечивает селективную защиту, снижающую риск массового отключения всей системы при аварии на одном участке. Конструкция защищена от случайного доступа к токоведущим частям при закрытой крышке.

Преимущества

• Высокая отключающая способность (85 кА) позволяет использовать устройство даже в мощных промышленных сетях с большими токами КЗ.
• Трёхступенчатый расцепитель 3H даёт гибкий контроль: длительная задержка предотвращает ложные срабатывания при кратковременных перегрузках, а мгновенная реакция защищает от серьёзных аварий.
• Горизонтальное подключение упрощает коммутацию в многоэтажных щитах и экономит вертикальное пространство.
• Стационарное исполнение повышает механическую надёжность и снижает риск контакта с движущимися частями.

Ограничения применения

• Не предназначено для мобильной или выдвижной установки - нельзя демонтировать без отключения питания и разборки щита.
• Не рекомендуется применять в средах с повышенной запылённостью или агрессивными химическими веществами без дополнительной защиты корпуса.
• Управление только от 220 В AC - невозможно подключение к другому напряжению без внешнего преобразователя.
• Максимальная температура окружающей среды не указана - следует проверять условия эксплуатации согласно документации производителя.

Примеры использования

• Главный ввод в промышленном распределительном щите цеха с нагрузкой более 1 МВт.
• Защита главного силового контура на заводе по производству стали или пластмасс.
• Щиты питания крупных насосных станций, вентиляционных комплексов или систем кондиционирования.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и шага крепления вашему щиту - AGS25H требует жёсткой фиксации.
• Обеспечьте свободный доступ к контактам для периодической диагностики и обслуживания - особенно важен осмотр после аварийных отключений.
• При использовании нескольких таких аппаратов в одной системе настройте временные характеристики расцепителей так, чтобы обеспечить селективность (выборочность) работы.
• Не забудьте подключить цепь управления 220 В AC - без этого выключатель не будет работать, даже если основная цепь под напряжением.
• AGS25H - часть серии YON MAX AGS; при замене используйте оригинальные комплектующие того же бренда DKC (ДКС).
