Выключатель автоматический воздушный NA1-3200-2500М/3P стац., 2500A, 80kA, тип М, AC220В (R) | 101047 CHINT

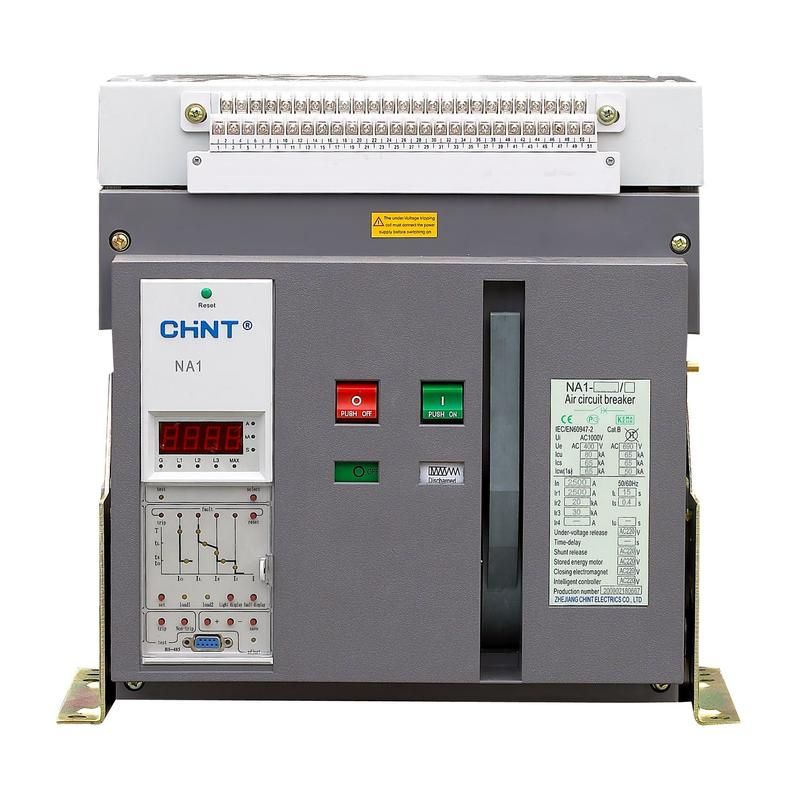

Автоматический выключатель воздушный CHINT NA1-3200-2500М/3P стационарный предназначен для защиты силовых цепей промышленных и коммерческих объектов от перегрузок и коротких замыканий. Выключатель рассчитан на ток 2500 А, отключает токи до 80 кА и работает в сетях с напряжением до 690 В. Надёжная конструкция делает его подходящим для установки в ГРЩ, КТП и распределительных щитах высотных зданий.

Назначение и область применения

Выключатель CHINT NA1-3200-2500М/3P используется для защиты электрических цепей в распределительных устройствах промышленных, жилых и административных зданий. Он защищает оборудование от повреждений из-за длительной перегрузки и аварийных токов короткого замыкания, включая однофазные замыкания на землю. Применяется в системах электроснабжения, где требуется высокая надёжность и большая отключающая способность - например, в главных распределительных щитах (ГРЩ), комплектных трансформаторных подстанциях (КТП) и на входе в крупные потребители.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2500 А
• Отключающая способность: 80 кА
• Номинальное напряжение: 400–690 В переменного тока (50/60 Гц)
• Диапазон настройки защиты от перегрузки: 0–2500 А (можно настроить любую пороговую величину в этом пределе)
• Диапазон регулировки срабатывания при коротком замыкании: 3750–50000 А
• Конструкция: стационарная - устанавливается в шкаф без возможности выдвижения
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли

Совместимость и монтаж

Выключатель CHINT NA1-3200-2500М/3P монтируется в распределительные шкафы с фиксированными контактными системами. Для установки требуются специальные направляющие и крепления, совместимые со стандартами серии NA1. Подключение осуществляется через верхние и нижние клеммы - важно соблюдать правильную последовательность фаз. Установка возможна только в закрытых помещениях с контролируемой температурой и вентиляцией. Не допускается монтаж в условиях повышенной влажности, запылённости или воздействия химически активных сред.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 для автоматических выключателей низкого напряжения. Защита от случайного контакта обеспечена конструкцией корпуса. Все функции управления и настройки выполнены с использованием микропроцессорных модулей, что исключает некорректное срабатывание при колебаниях сети. Сертифицирован для работы в системах, требующих класса отключения C и выше.

Преимущества

• Широкий диапазон настройки тока перегрузки - позволяет точно адаптировать защиту под конкретную нагрузку
• Высокая отключающая способность (80 кА) - обеспечивает безопасность даже при серьёзных авариях
• Интегрированные микропроцессорные блоки - обеспечивают точное срабатывание при сложных режимах, включая замыкания на землю
• Универсальная совместимость с другими элементами серии NA1 - упрощает сборку и обслуживание щитового оборудования

Ограничения применения

• Не предназначен для мобильного или выдвижного монтажа - только стационарная установка
• Степень защиты IP20 не допускает использование во влажных, пыльных или наружных условиях
• Нельзя использовать в сетях постоянного тока - только переменный ток 50/60 Гц
• Номинальное напряжение до 690 В - не подходит для высоковольтных систем свыше этого значения
• Требуется профессиональная настройка защитных параметров - самостоятельная регулировка без опыта может привести к ложным срабатываниям

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью более 1 МВт
• Защита питания лифтового узла в высотном жилом доме
• Распределительный щит на подстанции КТП, обслуживающей торговый комплекс
• Линии питания больших насосных станций, конвейерных линий и печей

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки и настраиваемого порога - не превышайте 2500 А
• Настройте ток срабатывания КЗ в соответствии с расчетным током короткого замыкания в вашей сети - используйте данные проекта
• Обязательно проведите тестирование после монтажа: имитируйте перегрузку и КЗ, чтобы убедиться в корректной работе
• При проектировании учтите габариты выключателя - он занимает значительное место в шкафу; предусмотрите свободный доступ для обслуживания
• Для долговечной работы рекомендуется ежегодная проверка механической части и чистка контактов
