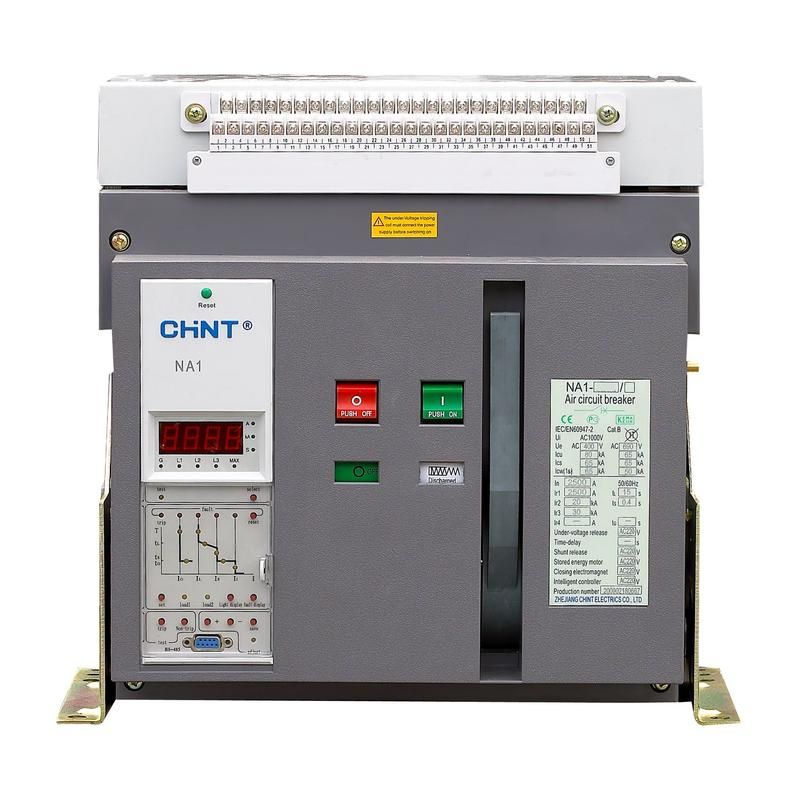

Выключатель автоматический воздушный NA1-3200-3200М/3P выкат., 3200A, 80kA, тип М, AC220В (R) | 101335 CHINT

Автоматический выключатель воздушный NA1-3200-3200М/3P от CHINT предназначен для защиты мощных электрических цепей в промышленных и коммерческих объектах. Этот прибор обеспечивает надёжную защиту от перегрузок и коротких замыканий при напряжении до 690 В и токе до 3200 А. Выключатель NA1-3200-3200М/3P используется в распределительных устройствах, таких как ГРЩ и КТП, особенно там, где требуется высокая отказоустойчивость и удобство обслуживания.

Назначение и область применения

Автоматический выключатель NA1-3200-3200М/3P применяется в низковольтных сетях переменного тока 50/60 Гц с напряжением 400–690 В. Он защищает силовые цепи от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Подходит для установки в распределительных щитах промышленных предприятий, высотных зданий, ЖКХ, торговых центров и других объектов с крупными потребителями электроэнергии.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 3200 А
• Отключающая способность: 80 кА
• Номинальное напряжение: 400–690 В
• Диапазон настройки защиты от перегрузки: 0–3200 А (можно точно задать порог срабатывания)
• Диапазон регулировки срабатывания при коротком замыкании: 4800–64000 А (настраивается под нагрузку сети)
• Конструкция: выдвижная/выкатная рама - позволяет извлекать аппарат из ячейки без демонтажа проводов
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, не защищён от воды и пыли

Совместимость и монтаж

Выключатель NA1-3200-3200М/3P устанавливается в сборные шкафы и ячейки, соответствующие габаритам и требованиям к механической фиксации выкатной системы. Для монтажа необходима подготовленная направляющая система с фиксаторами. Устройство совместимо со стандартными шинами и клеммниками для медных проводников сечением до 3×240 мм2. Обязательно соблюдайте рекомендации производителя по моменту затяжки болтов - переусиливать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Выключатель NA1-3200-3200М/3P соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Применение микропроцессорных блоков обеспечивает точную и быструю реакцию на аварийные режимы. Наличие функции защиты от однофазных замыканий на землю делает его безопасным для использования в TN-S и TT системах заземления.

Преимущества

• Выкатная конструкция позволяет легко заменять или обслуживать выключатель без отключения всей секции - снижает время простоев
• Широкий диапазон настроек защиты даёт возможность адаптировать параметры под конкретную нагрузку, минимизируя ложные срабатывания
• Высокая отключающая способность (80 кА) обеспечивает работу даже в условиях сильных коротких замыканий
• Поддержка многофункциональных блоков позволяет интегрировать выключатель в системы АСУ ТП и удалённого контроля

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых щитовых помещений
• Запрещено использовать при температуре ниже –25 C или выше +55 C без специальных мер компенсации
• Не рассчитан на постоянную работу при токе выше 3200 А - превышение вызывает перегрев и выход из строя
• Не подходит для сетей постоянного тока - работает только с переменным током 50/60 Гц

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью 2 МВт
• Защита питания лифтовых групп в высотном жилом доме
• Распределительный автомат в КТП для комплекса офисных зданий
• Линия питания главного конвейера на заводе с импульсными нагрузками

Практические советы

• Перед установкой проверьте соответствие посадочного места - выкатная система требует точного совпадения с направляющими
• Настройте ток срабатывания перегрузки близко к максимальному рабочему току цепи, но не выше 90% от 3200 А
• Избегайте установки рядом с источниками тепла - нагрев снижает срок службы контактной группы
• При использовании в системах с частыми пусками (например, насосы, компрессоры) увеличьте порог срабатывания короткого замыкания до 10×Iн, чтобы предотвратить ложные отключения
• Обязательно используйте пломбы после настройки - изменения параметров должны выполняться только квалифицированным персоналом
