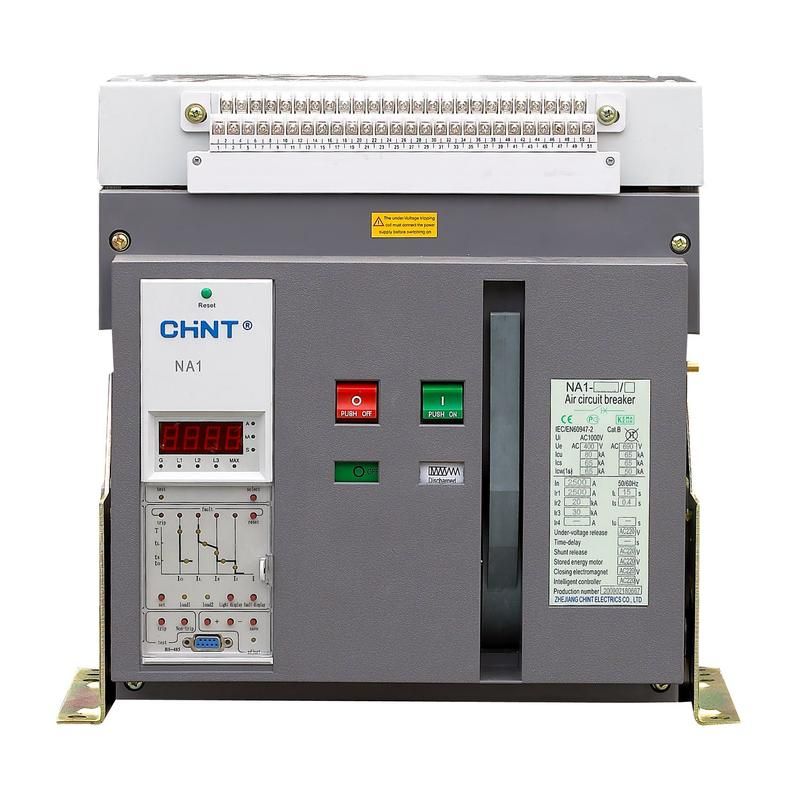

Выключатель автоматический воздушный NA1-4000-4000M/3P выкат., 4000A, 80kA, тип М, AC220В (R) | 101102 CHINT

Автоматический выключатель воздушный CHINT NA1-4000-4000M/3P предназначен для защиты и управления мощными электрическими цепями в промышленных и коммерческих объектах. Этот аппарат обеспечивает надёжную защиту от перегрузок и коротких замыканий при рабочих токах до 4000 А и отключающей способности 80 кА. Выключатель NA1-4000-4000M/3P используется в распределительных устройствах высокой мощности, таких как ГРЩ, КТП и шкафы питания высотных зданий.

Назначение и область применения

Автоматический выключатель воздушный CHINT NA1-4000-4000M/3P применяется в сетях переменного тока 50/60 Гц с напряжением 400–690 В. Он защищает силовые цепи от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Подходит для установки в распределительных щитах промышленных предприятий, жилых комплексов, больниц, торговых центров и других объектов с высокой нагрузкой. Особенно эффективен в системах электроснабжения высотных зданий, где требуется высокая надёжность и быстрое отключение аварийных режимов.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать три фазы одновременно;
• Номинальный ток: 4000 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Отключающая способность: 80 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать;
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения для промышленного использования;
• Диапазон настройки защиты от перегрузки: 0–4000 А - можно точно задать порог срабатывания по току перегрузки в пределах номинала;
• Диапазон регулировки защиты от короткого замыкания: 6000–80000 А - гибкая настройка чувствительности к КЗ, адаптирована под различные условия сети;
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать аппарат из корпуса без демонтажа проводов для обслуживания и проверки;
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды; требует установки в закрытые щиты.

Совместимость и монтаж

Выключатель NA1-4000-4000M/3P совместим со стандартными сборками для воздушных выключателей серии NA1. Установка выполняется в шкафы с достаточным свободным пространством для выдвижения аппарата. Для монтажа необходимы: - клеммы для подключения медных шин или кабелей сечением, соответствующим 4000 А; - направляющие рейки и фиксирующие механизмы, предусмотренные конструкцией шкафа; - соблюдение минимальной глубины шкафа - учитывайте габариты выкатного механизма. Подключение проводится при отключенном питании. После установки необходимо проверить механическую фиксацию и легкость выдвижения. Обслуживание рекомендуется выполнять через выдвижной механизм - это исключает необходимость отсоединения всех проводов.

Безопасность и стандарты

Выключатель CHINT NA1-4000-4000M/3P соответствует международным требованиям IEC 60947-2 для автоматических выключателей низкого напряжения. Применение микропроцессорных блоков обеспечивает точную и согласованную работу защитных функций. Серия NA1 прошла сертификацию на соответствие требованиям безопасности для оборудования в промышленных условиях. Наличие выкатной конструкции снижает риск травматизма при техобслуживании.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для крупных энергоёмких объектов с потенциально большими токами КЗ;
• Гибкая настройка защит - возможность точной адаптации под конкретную сеть, что минимизирует ложные срабатывания;
• Выкатная конструкция - ускоряет сервисное обслуживание, снижает время простоя;
• Широкий диапазон регулировки токов - один аппарат покрывает множество вариантов нагрузок;
• Интеграция с микропроцессорными блоками - обеспечивает диагностику, логирование и координацию с другими устройствами системы.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 требует установки в герметичных или закрытых щитах;
• Не подходит для сетей постоянного тока - только для переменного тока 50/60 Гц;
• Максимальный ток 4000 А - не используйте для цепей выше этого значения, даже временно;
• Требуется профессиональный монтаж - сложная система защиты и высокие токи делают самостоятельную установку опасной;
• Не имеет встроенной защиты от утечек тока на землю - для этой задачи нужен дополнительный УЗО или модуль.

Примеры использования

• Главный входной автомат в ГРЩ промышленного завода с мощностью 2–5 МВт;
• Защита основного распределительного щита в высотном офисном здании;
• Узел питания главного двигателя на конвейере в металлургическом цехе;
• Распределительный пункт КТП для жилого комплекса с лифтами, насосами и системами вентиляции.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток вашей сети не превышал 4000 А - превышение вызовет выход из строя;
• При настройке токов защиты начинайте с нижних значений и постепенно увеличивайте, тестируя под нагрузкой;
• Обязательно используйте выкатной механизм для ежегодного осмотра контактов - это продлит срок службы;
• Для систем с высокой вероятностью КЗ (например, сварочные участки) выбирайте верхний предел регулировки защиты - 80 кА;
• Не забудьте про тепловую нагрузку - вокруг выключателя NA1-4000-4000M/3P должно быть достаточно места для теплоотвода, особенно при длительной работе на пределе.
