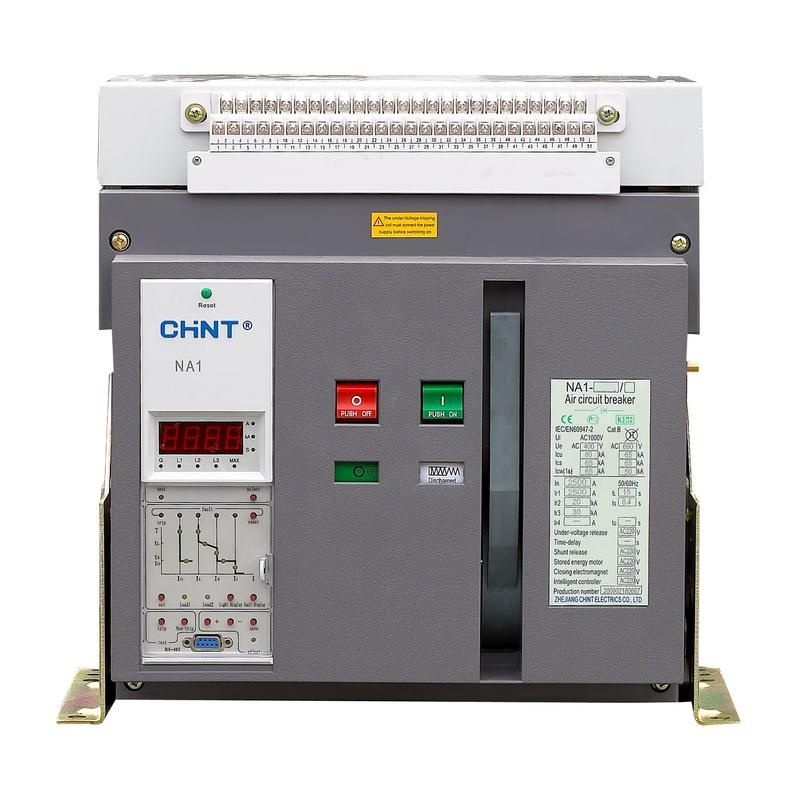

Выключатель автоматический воздушный NA1-6300-5000M/3P выкат., 5000A, 120kA, тип М, AC220В (R) | 101230 CHINT

Автоматический выключатель CHINT NA1-6300-5000M/3P - это выдвижной воздушный аппарат для защиты и коммутации мощных электрических цепей в промышленных и общественных объектах. Он рассчитан на работу в сетях до 690 В, обеспечивает отключение при токе короткого замыкания до 120 кА и подходит для установки в ГРЩ, КТП и распределительных щитах высотных зданий.

Назначение и область применения

Выключатель CHINT NA1-6300-5000M/3P предназначен для защиты электрических сетей от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Применяется в низковольтном распределительном оборудовании: главных распределительных щитах (ГРЩ), комплектных трансформаторных подстанциях (КТП), а также в системах электроснабжения крупных промышленных объектов, жилых комплексов и административных зданий, особенно там, где требуется надёжная защита на уровне основного ввода.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы сети одновременно;
• Номинальный ток: 5000 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Отключающая способность: 120 кА - максимальный ток короткого замыкания, при котором устройство гарантированно отключится;
• Номинальное напряжение: 400–690 В переменного тока - работает в трёхфазных сетях с частотой 50/60 Гц;
• Ток короткого замыкания: 7500–100000 А - диапазон, в пределах которого возможна работа устройства; фактическая отключающая способность достигает 120 кА;
• Конструкция: выдвижная - позволяет извлекать корпус из шкафа без демонтажа проводов;
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды - требует установки внутри закрытого щита.

Совместимость и монтаж

Выключатель CHINT NA1-6300-5000M/3P устанавливается в специализированные шкафы с направляющими для выдвижных элементов. Для монтажа необходима подготовленная рама с механическими контактными планками и фиксирующим механизмом. Выдвижная конструкция позволяет легко обслуживать устройство: при отключенном питании его можно выкатить на 80–100 см для осмотра, проверки контактов или замены блоков управления. Подключение силовых кабелей осуществляется сверху или снизу - зависит от исполнения шкафа. Убедитесь, что посадочные габариты соответствуют требованиям производителя - внешние размеры аппарата требуют свободного места минимум 800×1000 мм в шкафу.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей низкого напряжения. Наличие микропроцессорных блоков обеспечивает точную селективную защиту, снижая риск ложных срабатываний. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой двери шкафа благодаря степени защиты IP20. Все материалы соответствуют требованиям UL и RoHS.

Преимущества

• Выдвижная конструкция ускоряет сервисное обслуживание - не нужен полный демонтаж;
• Высокая отключающая способность (120 кА) делает её подходящей для крупных энергообъектов с высоким уровнем короткозамкнутых токов;
• Микропроцессорные блоки обеспечивают гибкую настройку защитных характеристик (времятоковые кривые, задержки, чувствительность к земле);
• Поддержка номинального тока до 5000 А позволяет использовать его вместо нескольких параллельных аппаратов меньшей мощности;
• Совместимость со всей серией NA1 - возможность унификации запчастей и блоков управления в рамках одного проекта.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не допускает воздействия пыли, влаги или брызг;
• Требует значительного пространства в шкафу из-за габаритов и механизма выдвижения - не подходит для компактных распределительных решений;
• Не имеет встроенной функции дистанционного управления - для удалённого управления необходимо подключать дополнительные модули;
• Номинальное напряжение 400–690 В - нельзя использовать в сетях ниже 400 В или выше 690 В;
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций, основная задача - защита, а не управление нагрузкой.

Примеры использования

• Главный входной автомат в ГРЩ промышленного завода с мощностью потребления более 3 МВт;
• Защита ввода в высотном жилом доме с собственным трансформатором и КТП;
• Основной выключатель в распределительном щите торгового центра с несколькими этажами и лифтами;
• Компонент системы электроснабжения больницы, где важна селективность и быстрый доступ для ремонта.

Практические советы

• Перед установкой проверьте соответствие номинала тока (5000 А) расчетному току в вашей сети - не используйте этот аппарат для нагрузок менее 1000 А, так как это снижает эффективность защиты;
• Используйте только оригинальные направляющие и крепления от CHINT - совместимость с другими производителями не гарантируется;
• При проектировании шкафа учтите, что выдвижной механизм требует минимум 1 метра свободного пространства перед шкафом для безопасного извлечения;
• Обязательно проведите первичную настройку защитных параметров после монтажа - даже заводские настройки могут не соответствовать вашей схеме селективности;
• Регулярно проверяйте состояние контактов при каждом техническом обслуживании - при работе на 5000 А нагрев и окисление контактов могут происходить быстрее, чем в маломощных аппаратах.
