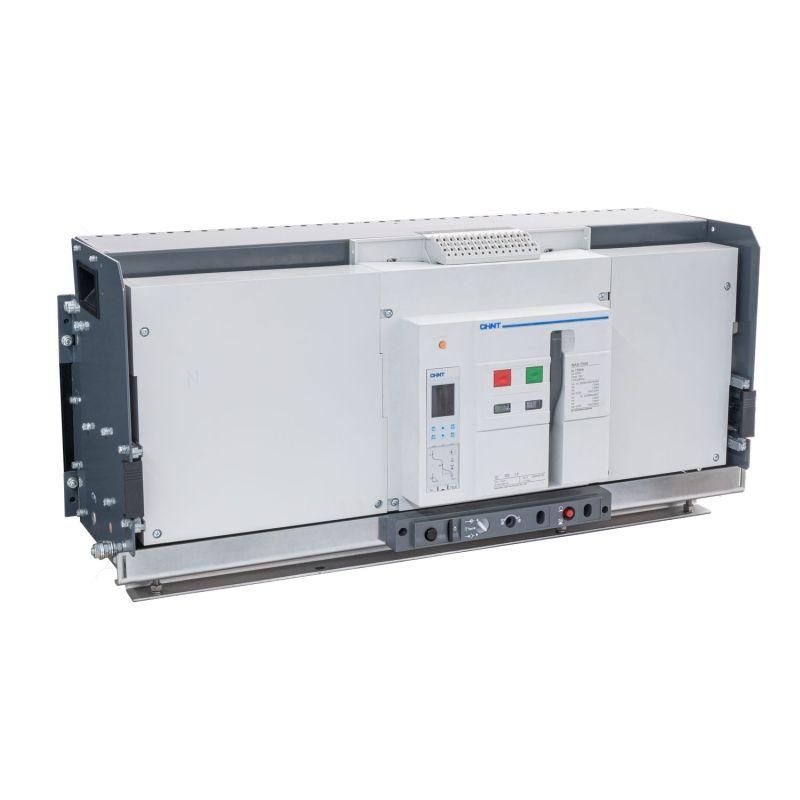

Автоматический воздушный выключатель CHINT NA8-7500H-5000H/3P - это выкатное устройство для защиты мощных распределительных систем переменного тока, рассчитанное на работу с токами до 5000 А и отключающей способностью до 135 кА. Применяется в промышленных объектах, где требуется надёжное коммутирование и быстрый доступ к оборудованию для обслуживания.

Назначение и область применения

Выключатель CHINT NA8-7500H-5000H/3P предназначен для защиты электрических цепей от перегрузок и коротких замыканий в высокомощных распределительных щитах. Благодаря выкатной конструкции, он удобен для техобслуживания и замены без полного отключения сети. Подходит для установки в промышленных электроустановках: цехах, насосных станциях, компрессорных, энергоцентрах, а также в системах питания крупных производственных линий и конвейеров.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальный ток: 5000 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальная отключающая способность (Icu): 135 кА - наибольший ток короткого замыкания, который выключатель способен безопасно отключить.
• Номинальное напряжение: 415–690 В - работает в сетях среднего и высокого напряжения, распространённых в промышленности.
• Защита от перегрузки: диапазон настройки 2000–5000 А - позволяет гибко адаптировать порог срабатывания под конкретную нагрузку.
• Защита от КЗ: диапазон регулировки 10 000–75 000 А - точная настройка чувствительности к аварийным токам.
• Степень защиты IP20: предохраняет от контакта с внутренними частями (пальцы не проходят), но не защищена от пыли и влаги - требует установки в закрытых щитах.
• Конструкция: выкатная - механизм позволяет извлекать выключатель из корпуса на направляющих для осмотра, ремонта или замены.

Совместимость и монтаж

Выключатель CHINT NA8-7500H-5000H/3P устанавливается в специализированные шкафы с выкатными рамами, соответствующими габаритам устройства. Для монтажа необходима подготовка силовой шины с подходящим сечением и контактными площадками, совместимыми с номиналом 5000 А. Убедитесь, что зазоры между фазами и заземляющими элементами соответствуют требованиям ГОСТ 30204. Обязательно соблюдайте правила электробезопасности при работе с токами выше 1000 А - используйте средства индивидуальной защиты и изолирующие инструменты.

Безопасность и стандарты

Устройство соответствует международным нормам для воздушных выключателей, включая IEC 60947-2. Наличие механической блокировки и дугогасительной камеры обеспечивает безопасное отключение даже при максимальных токах КЗ. Однако степень защиты IP20 требует установки исключительно внутри закрытых распределительных устройств - открытая эксплуатация запрещена.

Преимущества

• Выкатная конструкция снижает время техобслуживания - не требуется демонтаж всей системы.
• Широкий диапазон настроек защиты позволяет точно адаптировать параметры под реальные условия нагрузки.
• Высокая отключающая способность (135 кА) делает устройство пригодным для использования в местах с высокой потенциальной энергией КЗ.
• Работает в широком диапазоне напряжений (до 690 В), что увеличивает универсальность применения.

Ограничения применения

• Не предназначено для работы вне закрытых щитов - IP20 не защищает от пыли, влаги и внешних воздействий.
• Максимальный ток 5000 А - не подходит для систем свыше этого значения.
• Требует профессионального монтажа и настройки - неквалифицированное вмешательство может привести к отказу защиты.
• Не имеет встроенного управления или удалённой сигнализации - для автоматизации нужна дополнительная система.

Примеры использования

• Главный входной выключатель в промышленном распределительном щите 690 В.
• Защита главного питателя для группы тяжёлых станков с суммарной мощностью более 3 МВт.
• Компонент в системе бесперебойного питания крупного производства, где важна скорость замены при аварии.

Практические советы

• Перед установкой проверьте соответствие посадочного размера и глубины шкафа - выкатной механизм требует свободного хода минимум 800 мм.
• Настройку токов защиты выполняйте после полной сборки и проверки соединений - изменение параметров под нагрузкой опасно.
• Используйте только оригинальные комплектующие для замены - нестандартные детали нарушают сертификаты безопасности.
• При плановом обслуживании всегда отключайте питание и применяйте блокировочные устройства - даже при отключенном положении возможна индуктивная ЭДС.
• Обращайте внимание на маркировку на корпусе: модель NA8-7500H-5000H/3P указывает на номинальный ток 5000 А и тип H - это важно при заказе запчастей.
