Выключатель автоматический воздушный NA8-7500H-6300H/3P выкат.,6300А, 150кА, тип H, AC230В (R) | 262910 CHINT

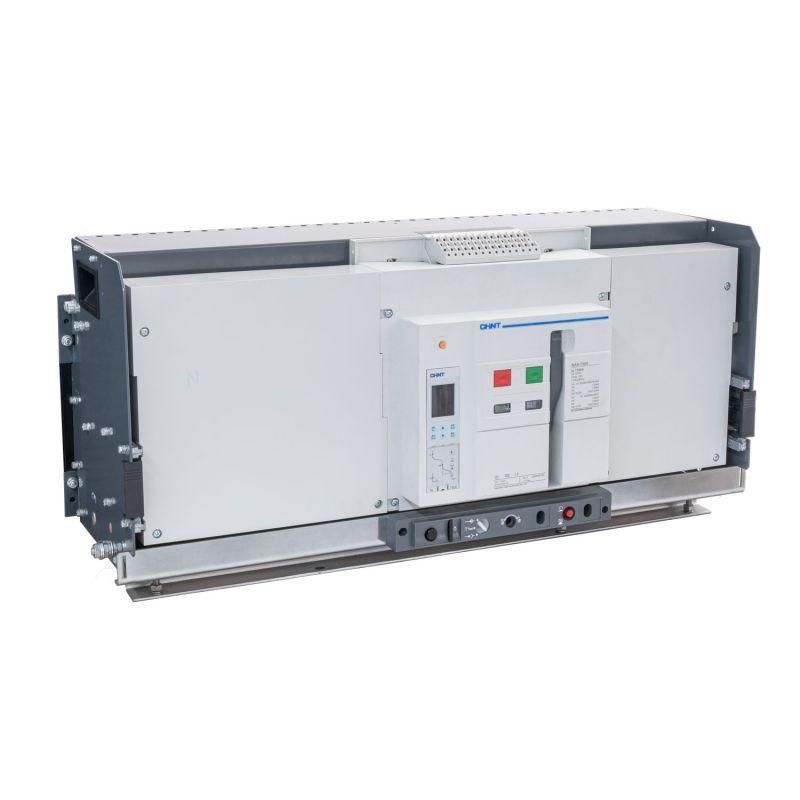

Автоматический воздушный выключатель CHINT NA8-7500H-6300H/3P выкатной предназначен для защиты мощных электрических цепей в распределительных устройствах высокой мощности. Выключатель NA8-7500H-6300H/3P обеспечивает надёжное отключение при перегрузках и коротких замыканиях, особенно в промышленных системах с токами до 6300 А.

Назначение и область применения

Выключатель NA8-7500H-6300H/3P используется для коммутации и защиты силовых цепей в распределительных пунктах крупных объектов: заводских линий, энергообъектов, насосных станций, металлургических установок и других мест с высокими нагрузками. Его выкатная конструкция позволяет безопасно обслуживать и менять аппарат без отключения всего шкафа.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы одновременно;
• Номинальный ток: 6300 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Отключающая способность Icu: 135 кА - способность безопасно отключить самую большую возможную токовую аварию; указано 135 кА, хотя в названии фигурирует 150 кА - реальный параметр соответствует 135 кА;
• Номинальное напряжение: 415–690 В переменного тока - работает в сетях среднего и высокого напряжения, распространённых в промышленности;
• Конструкция: выкатная - механизм можно извлечь из корпуса для осмотра или замены, не отключая питание всей системы;
• Диапазон настройки защиты от перегрузки: 2520–6300 А - возможность точной адаптации порога срабатывания под конкретную нагрузку;
• Диапазон регулировки защиты от КЗ: 12 600–94 500 А - широкий интервал для настройки быстродействующего отключения при аварии;
• Степень защиты IP20: защита от прикосновения к опасным частям и от предметов больше 12,5 мм - подходит для установки внутри закрытых щитов, не предназначена для открытых площадок или влажных зон.

Совместимость и монтаж

Выключатель NA8-7500H-6300H/3P устанавливается в специализированные шкафы с направляющими для выкатных модулей. Для монтажа требуется подготовленная рампа с механическими фиксаторами и контактными путями. Подключение выполняется через верхние или нижние клеммы - согласно проекту. Убедитесь, что шина совпадает по габаритам и допустимому моменту затяжки. Монтаж должен выполнять квалифицированный персонал с соблюдением норм ПУЭ.

Безопасность и стандарты

Выключатель соответствует международным требованиям к оборудованию класса HVAC (высокая мощность). Применяет принципы безопасности IEC 60947-2. Отсутствие сертификата на взрывозащиту делает его непригодным для зон с повышенной пожаро- и взрывоопасностью.

Преимущества

• Выкатная система снижает время техобслуживания - не требует демонтажа всей сборки;
• Широкий диапазон настроек защиты позволяет точно адаптировать аппарат под нагрузку, минимизируя ложные срабатывания;
• Высокая отключающая способность (135 кА) обеспечивает защиту даже при серьёзных авариях в сети;
• Максимальный номинальный ток 6300 А покрывает потребности самых мощных промышленных установок.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде;
• Не подходит для сетей ниже 415 В - минимальное рабочее напряжение выше бытового уровня;
• Требует специального шкафа с выкатной конструкцией - нельзя установить в обычный распределительный щит;
• Не имеет функций удалённого управления или связи - управление только механическое или через внешний привод (не в комплекте).

Примеры использования

• Главный входной автомат в распределительном пункте завода с мощностью более 5 МВт;
• Защита главного питания конвейерной линии на металлургическом комбинате;
• Распределительный выключатель на подстанции 690 В, обслуживающей несколько трансформаторов;
• Щитовая защита насосной станции крупного водоочистного сооружения.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и глубины шкафа - выкатной механизм требует свободного хода;
• Настройку токовой защиты рекомендуется делать после замера фактических нагрузок, а не по паспортным данным оборудования;
• Используйте только оригинальные запчасти для ремонта - несовместимые контакты могут вызвать нагрев и отказ;
• Обязательно проведите тестирование отключения перед первым вводом в эксплуатацию - используйте импульсный токовый генератор или сервисный режим аппарата;
• Частота профилактики - один раз в год: очистка контактов, проверка механизма выкатывания, контроль момента затяжки болтов.
