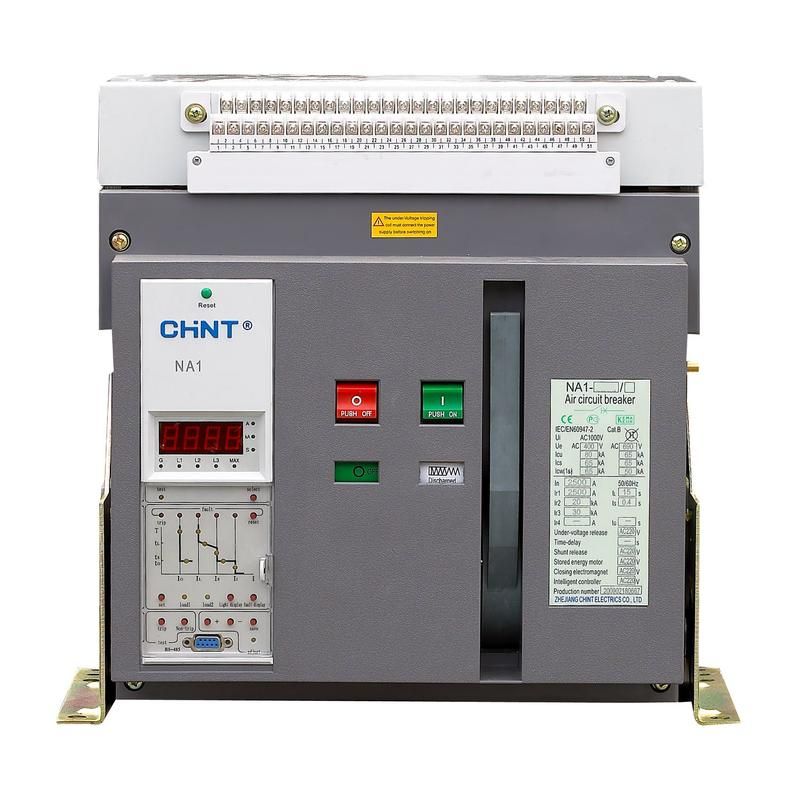

Выключатель автоматический воздушный NA1-6300-6300M/3P выкат., 6300A, 120kA, тип М, AC220В (R) | 101146 CHINT

Автоматический выключатель NA1-6300-6300M/3P от CHINT предназначен для защиты мощных распределительных сетей переменного тока. Высокая отключающая способность (120 кА) и выдвижная конструкция делают этот аппарат надёжным решением для крупных объектов - от промышленных цехов до высотных зданий.

Назначение и область применения

Выключатель NA1-6300-6300M/3P используется в низковольтных распределительных устройствах для защиты от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Применяется в ГРЩ, КТП, шкафах распределения электроэнергии на предприятиях, в жилых и административных зданиях, особенно там, где требуется высокая надёжность - например, в системах энергоснабжения высотных сооружений.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 6300 А
• Отключающая способность: 120 кА (при максимальном токе короткого замыкания 126 000 А)
• Номинальное напряжение: 400–690 В переменного тока
• Частота сети: 50/60 Гц
• Конструкция: выдвижная - позволяет отсоединить устройство от силовой части без демонтажа проводов
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды

Совместимость и монтаж

Выключатель NA1-6300-6300M/3P устанавливается в специализированные ячейки распределительных щитов с соответствующими направляющими и фиксирующими механизмами. Выдвижная конструкция требует свободного пространства перед щитом для вывода аппарата - минимум 800–1000 мм. Подключение осуществляется через верхние или нижние клеммы, в зависимости от комплектации. Для работы с выключателем необходима подготовка оператора - работа с выдвижными элементами требует соблюдения правил безопасности при отключении питания.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Проект выполнен с учётом требований к надёжности и отказоустойчивости для критически важных объектов. Наличие микропроцессорных блоков обеспечивает точную селективную защиту, снижает риск ложных срабатываний и повышает безопасность обслуживания.

Преимущества

• Высокая отключающая способность (120 кА) - подходит для сетей с большими токами КЗ, характерными для крупных промышленных объектов
• Выдвижная конструкция - упрощает техобслуживание и замену без отключения всей системы
• Поддержка номинального напряжения до 690 В - совместим с современными промышленными системами
• Многофункциональные блоки на основе микропроцессоров - позволяют настраивать защиту по времени и току, включая защиту от замыканий на землю
• Универсальная совместимость с другими элементами серии NA1 - легко интегрируется в существующие решения CHINT

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование в условиях пыли, влаги или температур ниже 0 C без дополнительной оболочки
• Требует стационарной установки в специально спроектированные ячейки; не подходит для портативных или мобильных систем
• Не имеет встроенной функции дистанционного управления - для удалённого контроля нужны внешние модули
• Напряжение 220 В указано в названии, но фактический рабочий диапазон - 400–690 В; использовать на 220 В нельзя

Примеры использования

• Главный входной автомат в ГРЩ промышленного завода
• Защита основного распределительного щита высотного офисного здания
• Контроль и отключение питание на главной подстанции КТП
• Обеспечение селективной защиты в сложных многокаскадных сетях с несколькими уровнями распределения

Практические советы

• Перед монтажом проверьте соответствие посадочных габаритов и глубины ячейки - выдвижной механизм требует достаточного хода
• При проектировании учтите, что 6300 А - это предельный ток; для длительной нагрузки рекомендуется запас 15–20%
• Для удобства сервиса используйте сопутствующие комплекты: изолирующие экраны, блокировки, указатели положения
• Не допускайте попадания пыли внутрь корпуса - даже при IP20 грязь может вызвать пробой между контактами
• Проверяйте сертификаты на каждый экземпляр - CHINT выпускает NA1-6300-6300M/3P с индивидуальной маркировкой и документацией
