Выключатель автоматический воздушный 3P 6300А 120кА выкатной, расцепитель Н ВА-733 | 27085DEK DEKraft APC

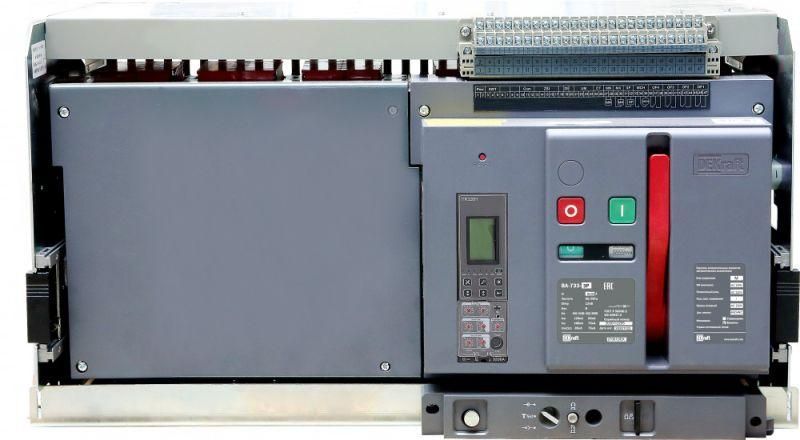

Автоматический выключатель воздушный выкатной 3P 6300А 120кА расцепитель Н ВА-733 от DEKraft предназначен для защиты высокомощных электрических цепей в промышленных объектах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при максимальных токах КЗ, что делает ВА-733 идеальным решением для крупных распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА-733 используется для защиты силовых цепей переменного тока с частотой 50–60 Гц. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных устройствах среднего и высокого класса напряжения. Подходит для энергообъектов, заводских линий, насосных станций, метрополитена и других систем с мощностью более 4 МВт.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 6300 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 120 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон регулировки срабатывания при КЗ: до 12600 А
• Защита от замыканий на землю: встроена
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Привод: электрический, с моторным приводом 230 В переменного тока
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнал положения в корзине)
• Способ монтажа: установка на монтажную плату (фиксация через задние горизонтальные соединения)
• Рабочая температура: согласно нормам IEC 60947-2 (обычно –25°C…+70°C)

Совместимость и монтаж

ВА-733 устанавливается в ячейки распределительных устройств с соответствующими направляющими для выкатных аппаратов. Конструкция позволяет безопасно извлекать выключатель из корпуса при отключенном питании — для обслуживания или замены без демонтажа проводов. Соединения выполнены задними горизонтальными клеммами — требует предварительно подготовленной шины или сборки с фиксацией в нижнем уровне щита. Для работы необходим источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Все вспомогательные контакты доступны для подключения к системам АСУ ТП.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту по времени и току, снижая риск ложных срабатываний. Защита от замыканий на землю работает при токах от нескольких десятков ампер — достаточных для обнаружения повреждений изоляции. IP40 не предусматривает защиту от брызг и пылевых осадков — применение допускается только внутри закрытых щитовых помещений.

Преимущества

• Высокая отключающая способность (120 кА) — подходит для сетей с большими токами КЗ
• Электронный расцепитель с настраиваемыми параметрами — гибкая адаптация под конкретную нагрузку
• Встроенные вспомогательные контакты — упрощают интеграцию в системы контроля
• Выкатная конструкция — безопасное обслуживание без отключения всей системы
• Поддержка диспетчеризации — возможность удаленного мониторинга состояния и аварийных событий

Ограничения применения

• Не предназначено для наружной установки — степень защиты IP40 исключает воздействие влаги и пыли
• Требуется внешнее питание 230 В AC для всех функций управления — невозможна работа без него
• Не подходит для маломощных цепей — минимальный рабочий ток выше 1000 А, эффективность ниже этого порога невысока
• Имеет большие габариты — требуется место в щите минимум 600×800 мм
• Не имеет механического ручного привода — нельзя вручную включить при отказе электропитания

Примеры использования

• Главный ввод в промышленном цехе с мощностью 5 МВт
• Секционный выключатель в распределительной подстанции 6(10)/0,4 кВ
• Щит управления конвейерной линией с несколькими двигателями по 1000 А каждый
• Централизованная система защиты для водопроводных насосных станций

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров вашей камеры — выкатной механизм требует точного совпадения направляющих
• Обязательно подключите все четыре вспомогательных контакта к контроллеру — они дают информацию о состоянии аппарата и местонахождении в корзине
• Настройте расцепитель после запуска системы — используйте тестовый режим для имитации перегрузки и КЗ
• Не забудьте про периодическую проверку работоспособности независимого расцепителя — он должен сработать при подаче 230 В на его катушку
• Для долгой службы рекомендуются ежегодные осмотры контактов и чистка внутренних поверхностей от пыли — особенно важно при работе в условиях повышенной запыленности
