Выключатель автоматический воздушный 3P 5000А 120кА выкатной, расцепитель Н ВА-733 | 27084DEK| DEKraft APC

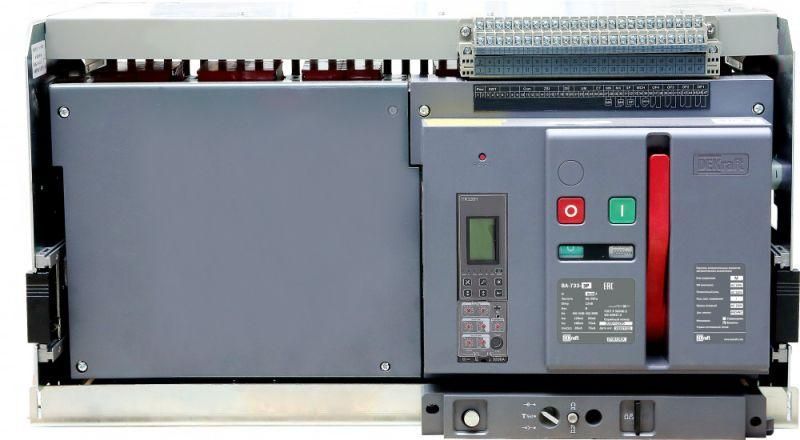

Автоматический выключатель воздушный выкатной 3P 5000А 120кА расцепитель Н ВА-733 от DEKraft предназначен для защиты мощных электрических сетей до 690 В переменного тока. Благодаря высокой отключающей способности и выкатной конструкции, он идеально подходит для крупных распределительных щитов, где требуется быстрый доступ и надёжная защита от КЗ и перегрузок.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 5000А 120кА расцепитель Н ВА-733 используется для коммутации и защиты силовых цепей в промышленных объектах: энергообъектах, заводских распределительных пунктах, системах питания больших насосных станций и конвейерных линий. Его применяют там, где необходима высокая надёжность, возможность удалённого управления и контроль параметров нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 5000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 120 кА
• Тип расцепителя: электронный, с возможностью точной настройки
• Защита от замыканий на землю: встроенная
• Диапазон настройки защиты от перегрузки: до 2000 А
• Диапазон регулировки защиты от короткого замыкания: до 10 000 А
• Степень защиты IP40: защита от предметов больше 1 мм, но не от воды
• Тип подключения: заднее горизонтальное, через шины
• Способ монтажа: установка на монтажную плату (корзину)
• Количество вспомогательных контактов: 4 (состояние ВКЛ/ОТКЛ, сигнал положения в корзине)
• Привод: электрический, с встроенным моторным приводом (230 В перем. тока)
• Управление: кнопка нажимная + внешний сигнал
• Расцепители в комплекте: независимый (230 В), минимального напряжения

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 5000А 120кА расцепитель Н ВА-733 устанавливается в специализированные корзины (каретки) для выкатных аппаратов. Подключение силовых проводников выполняется через задние шины - требует предварительно подготовленной сборки шинопровода. Монтаж допускается только в закрытых распределительных камерах с доступом к фронтальной части для обслуживания. Для работы моторного привода и расцепителей необходимо обеспечить питание 230 В переменного тока.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для воздушных выключателей (IEC 60947-2). Электронный расцепитель обеспечивает селективную защиту, снижает риск ложных срабатываний. Защита от замыканий на землю повышает безопасность при аварийных режимах. IP40 позволяет использовать в помещениях с контролируемой средой - без воздействия брызг, пыли повышенной плотности или агрессивных газов.

Преимущества

• Выкатная конструкция позволяет легко извлекать аппарат для диагностики или ремонта без демонтажа всей системы
• Электронный расцепитель даёт точную настройку порогов срабатывания по току и времени
• Встроенные вспомогательные контакты обеспечивают интеграцию в системы АСУ ТП и SCADA
• Моторный привод и независимый расцепитель поддерживают дистанционное управление и автоматическое отключение
• Комплексная система защиты (перегрузка, КЗ, земля, минимальное напряжение) минимизирует простои оборудования

Ограничения применения

• Не предназначена для открытых площадок - степень защиты IP40 исключает использование во влажной или запылённой среде вне помещений
• Требуется наличие монтажной платы (корзины) совместимой с конструкцией ВА-733 - нельзя установить в обычный щит
• Не работает без внешнего питания 230 В для привода и расцепителей - при отключении электроэнергии функции дистанционного управления теряются
• Настройка расцепителя требует профессионального уровня знаний - неквалифицированная настройка может привести к отказу защиты

Примеры использования

• Главный входной автомат в распределительном пункте завода с потребляемой мощностью более 3 МВт
• Щит питания крупного конвейера на пищевом производстве с частыми пусками
• Центральный выключатель в системе бесперебойного питания (UPS) для критически важных нагрузок
• Распределительный пункт на нефтеперерабатывающем предприятии с высокими требованиями к селективности

Практические советы

• Перед установкой проверьте соответствие посадочного размера корзины - ВА-733 имеет стандартизованные габариты, но не все производители соблюдают точные допуски
• Обязательно подключите все четыре вспомогательных контакта к системе учёта - они дают информацию о состоянии аппарата и местонахождении в корзине
• При настройке расцепителя используйте программное обеспечение DEKraft - ручная настройка без калибровки может привести к неверному срабатыванию
• Регулярно проверяйте состояние контактов в корзине - окисление увеличивает переходное сопротивление и вызывает нагрев при 5000 А
• Для длительной эксплуатации рекомендовано ежегодное обслуживание: осмотр контактов, тестирование расцепителей, проверка работоспособности моторного привода
