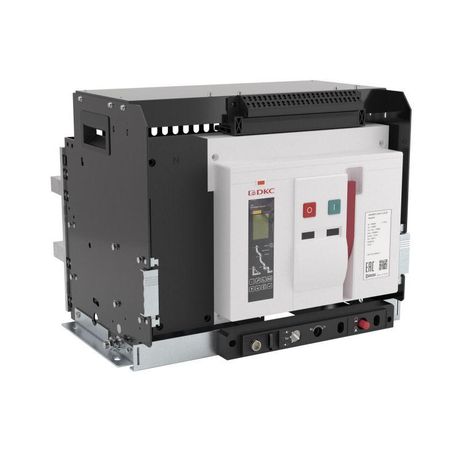

Выключатель автоматический воздушный AGS50U 3Р 5000А 135кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS50U-H3DH-6-222K ДКС

Автоматический выключатель воздушный AGS50U от DKC - надёжное устройство для защиты мощных электрических цепей с номинальным током до 5000 А и отключающей способностью 135 кА. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая надёжность, удалённое управление и защита от замыканий на землю.

Назначение и область применения

AGS50U применяется в сетях низкого напряжения до 415 В для коммутации и защиты оборудования от перегрузок, коротких замыканий и утечек тока на землю. Устройство предназначено для постоянной работы в условиях повышенных токов и частых операций включения/отключения. Часто используется в главных вводах, на шинах распределительных пунктов, в системах питания крупных станков, конвейеров, насосных станций и других энергоёмких потребителей.

Технические характеристики

• Номинальный ток: 5000 А - позволяет работать с большими нагрузками без перегрева
• Номинальное напряжение: 380 В - совместим с трёхфазными сетями 400 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 135 кА - способен безопасно отключить сверхтоки даже при самых серьёзных аварийных режимах
• Расцепитель: электронный тип 3H - обеспечивает точную и настраиваемую защиту по току, времени и току земляного замыкания
• Управление: 220 В AC - работает от стандартной сети управления, не требует внешнего источника постоянного тока
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки в закрытые щиты
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (включен/выключен, авария) в системы автоматизации
• Защита от замыканий на землю: встроена - реагирует на утечки тока, снижая риск поражения и возгорания
• Диапазон регулировки КЗ: до 50 000 А - можно настроить чувствительность защиты под конкретную сеть
• Способ монтажа: вертикальный - требует установки в вертикальном положении, как указано в инструкции

Совместимость и монтаж

AGS50U имеет выкатное исполнение - устройство легко извлекается из корпуса для обслуживания без демонтажа проводов. Это значительно ускоряет плановые проверки и ремонт. Монтаж выполняется только в вертикальном положении, как указано в спецификации. Горизонтальное подключение - это описание типа соединения кабелей, а не ориентация самого аппарата. Для подключения используются силовые клеммы, рассчитанные на большие токи. Обязательно соблюдайте посадочные габариты и рекомендованное усилие затяжки болтов. Выкатной механизм совместим с направляющими стандартной серии YON MAX AGS. Не допускается установка в открытых помещениях или местах с высокой запылённостью - IP20 не обеспечивает защиту от пыли и влаги.

Безопасность и стандарты

AGS50U соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель 3H обеспечивает селективность и предотвращает ложные срабатывания. Встроенная защита от замыканий на землю повышает уровень безопасности персонала. Все компоненты проходят тестирование на термическую и электромагнитную стойкость. Устройство сертифицировано для эксплуатации в промышленных условиях.

Преимущества

• Высокая отключающая способность (135 кА) - идеально для крупных подстанций и промышленных объектов
• Электронный расцепитель 3H - точная настройка всех параметров защиты, включая задержку и чувствительность
• Выкатная конструкция - минимизация простоев при техобслуживании
• Интегрированный моторный привод - возможность дистанционного управления через SCADA или PLC
• Шесть вспомогательных контактов - удобно для интеграции в системы контроля и сигнализации
• Поддержка 220 В AC - совместимость с существующими системами управления без доработки

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Требует вертикальной установки - горизонтальная или перевёрнутая установка недопустима
• Не подходит для бытовых или маломощных объектов - избыточная мощность и стоимость
• Требует профессионального монтажа - работа с токами 5000 А и выше опасна без квалификации
• Не имеет встроенного механического привода - для ручного управления нужен дополнительный рычаг (не входит в базовую комплектацию)

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 2 МВт
• Щит питания конвейерной линии с несколькими двигателями по 400–500 кВт каждый
• Распределительный пункт на заводе с высокой вероятностью коротких замыканий
• Система бесперебойного питания (UPS) средней и большой мощности
• Объекты с жесткими требованиями к селективности защиты - например, в пищевой или химической промышленности

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и класса контактных соединений - для 5000 А нужны медные шины или кабели сечением не менее 2×240 мм2
• Настройте расцепитель 3H согласно расчетному току нагрузки и коэффициенту селективности - используйте программное обеспечение от DKC для точной настройки
• Проверяйте состояние вспомогательных контактов при каждом техобслуживании - они часто выходят из строя при частых циклах
• При использовании моторного привода убедитесь, что источник 220 В AC стабилен - скачки напряжения могут вызвать отказ привода
• Для долгой службы регулярно осматривайте контакты и очищайте от нагара - особенно после многократных отключений
• AGS50U - часть серии YON MAX AGS; при замене или расширении системы используйте компоненты этой же серии для гарантии совместимости
