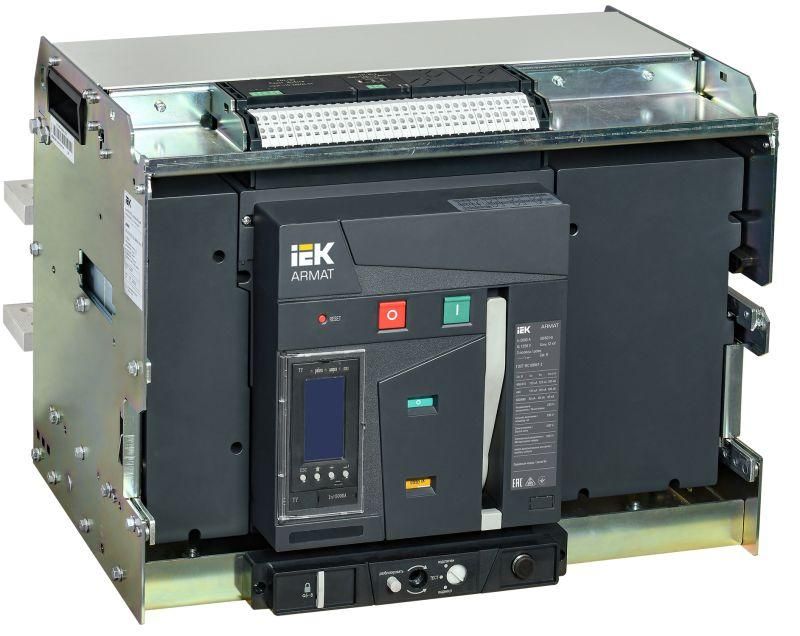

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P G 125кА 5000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VG-125-5000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VG-125-5000A-TYCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает безопасное включение/выключение нагрузки и применяется в промышленных распределительных щитах с высокими требованиями к надежности.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VG-125-5000A-TYCF используется для защиты и управления электрическими цепями с токами до 5000 А. Подходит для установки в главных распределительных пунктах, на входе в трансформаторные подстанции, у крупных потребителей - заводов, энергоцентров, метрополитена, жилых комплексов с автономной системой питания. Обеспечивает оперативное отключение при аварийных ситуациях и частые ручные переключения без износа механизма.

Технические характеристики

• Номинальный ток: 5000 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 125 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимально для промышленных сетей 380–400 В переменного тока;
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления;
• Диапазон защиты от перегрузки: 2000…5000 А - можно настраивать чувствительность под конкретную нагрузку;
• Диапазон срабатывания при КЗ: 5000…80000 А - быстрое отключение даже при экстремальных токах;
• Встроенная система защиты по минимальному напряжению - предотвращает работу оборудования при проседании напряжения ниже допустимого уровня;
• Встроенный моторный привод - позволяет удалённо включать и отключать выключатель без доступа к шкафу;
• Степень защиты IP30 - защищён от предметов больше 2,5 мм, но не от воды; требует установки внутри закрытого щита;
• 6 вспомогательных контактов - используются для сигнализации состояния (включен/отключен) и передачи сигналов в системы АСУ ТП;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

AR-ACB-3VG-125-5000A-TYCF имеет выдвижное исполнение - механизм крепится на направляющие рамы, позволяя легко выводить аппарат из шкафа для обслуживания без демонтажа проводов. Монтаж осуществляется на специальные монтажные элементы, совместимые с сериями ARMAT. Соединение силовых клемм - болтовое, требует соблюдения момента затяжки согласно руководству. Для работы с моторным приводом необходим источник управления 220 В. Устройство не предусматривает кабельные вводы - все подключения выполняются через боковые или верхние клеммы.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2, что гарантирует соответствие международным нормам IEC 60947-2. Электронный расцепитель обеспечивает селективность с другими защитными устройствами, снижая риск массового отключения. Наличие защиты по минимальному напряжению исключает самопроизвольное включение после восстановления питания, что важно для безопасности технологических процессов.

Преимущества

• Высокая отключающая способность (125 кА) делает его подходящим для зон с большими токами КЗ - например, рядом с трансформаторами большой мощности;
• Электронный расцепитель TY даёт гибкую настройку - можно адаптировать время и порог срабатывания под график нагрузки;
• Встроенный моторный привод и 6 вспомогательных контактов обеспечивают готовность к интеграции в современные системы автоматизации;
• Выдвижная конструкция значительно ускоряет сервисное обслуживание - достаточно выкатить блок, не отсоединяя провода;
• Широкий диапазон настройки тока перегрузки (2000–5000 А) позволяет использовать один тип аппарата для различных нагрузок в рамках одного проекта.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Работает только при наличии внешнего источника 220 В для моторного привода - при отключении света управление становится невозможным без ручного рычага;
• Подходит только для сетей до 400 В - нельзя использовать в HV-системах выше 690 В;
• Требуется свободное место вокруг корпуса для выдвижения - минимум 1,2 м глубины в шкафу;
• Не оснащён интерфейсом Modbus - хотя заявлено в описании серии, данная модификация не включает коммуникационный модуль.

Примеры использования

• Главный ввод в промышленном цехе с несколькими трансформаторами 10/0,4 кВ;
• Щит питания конвейерной линии с двигателями суммарной мощностью более 2 МВт;
• Распределительный пункт ЖКХ с автономным дизель-генератором;
• Центральный щит метро, где требуется селективная защита и дистанционное управление.

Практические советы

• Перед монтажом проверьте посадочные размеры - выдвижной механизм требует точного совпадения с рамой типа ARMAT;
• При настройке расцепителя начинайте с нижней границы (2000 А) и увеличивайте ток постепенно, чтобы избежать ложных срабатываний;
• Обязательно используйте вспомогательные контакты для контроля положения выключателя в SCADA-системе - это повысит отказоустойчивость;
• Проверяйте момент затяжки болтов силовых соединений - недостаточно плотное соединение вызывает нагрев и выход из строя;
• При использовании в условиях частых включений рекомендовано ежегодное профилактическое обслуживание контактной группы.
