Выключатель автоматический ВА-45 5000/5000А 3P 120кА выкатной v2 | mccb45-5000-5000v-v2 EKF

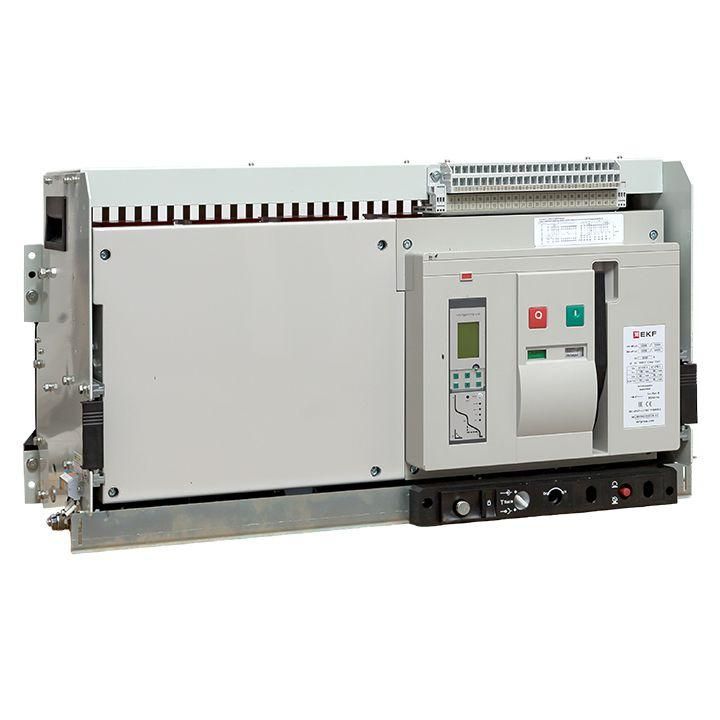

Автоматический выключатель ВА-45 5000/5000А 3P 120кА выкатной v2 от EKF предназначен для надёжного отключения сверхтоков в мощных трёхфазных сетях до 690 В. Выкатная конструкция обеспечивает безопасное обслуживание без демонтажа проводов, что делает этот прибор оптимальным решением для крупных распределительных щитов и трансформаторных подстанций.

Назначение и область применения

Выключатель ВА-45 5000/5000А 3P 120кА выкатной v2 используется как вводное устройство в ГРЩ, ЩС и на низкой стороне трансформаторных подстанций 10/0,4 кВ. Он защищает силовые линии, электродвигатели и отходящие цепи от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Применяется в системах с автономным включением резерва - как с секционированием, так и без него. Подходит для промышленных объектов, энергообъектов, заводских комплексов и других мест с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 5000 А - максимальный постоянный ток, который выключатель может коммутировать и длительно проводить без повреждений;
• Отключающая способность: 120 кА - способность гашения дуги при самых серьёзных КЗ, характерных для крупных подстанций;
• Число полюсов: 3 - рассчитан на трёхфазную сеть без нулевого провода;
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая 660 В;
• Диапазон настройки защиты от перегрузки: 2000–5000 А - позволяет точно адаптировать порог срабатывания под нагрузку конкретной линии;
• Диапазон регулировки расцепителя КЗ: 5000–100 000 А - широкий предел настройки для точного согласования с другими защитными устройствами;
• Защита от замыканий на землю: да - встроенный модуль реагирует на утечки тока через землю, снижая риск возгораний;
• Тип подключения: болтовое - фиксация шин и кабелей с помощью болтов, требует профессионального монтажа;
• Степень защиты IP30 - защита от доступа инструментов и предметов более 2,5 мм, но не герметичен - установка только внутри закрытых щитов;
• Количество нормально открытых контактов: 2 - используются для сигнализации состояния (например, “включен” / “отключен”) или подключения внешних цепей контроля;
• Управление: рычажковое - удобное механическое управление положением выключателя вручную;
• Конструкция: выкатная - весь механизм можно извлечь из корпуса щита на направляющих для осмотра и ремонта без отключения всей сети.

Совместимость и монтаж

Выключатель ВА-45 5000/5000А 3P 120кА выкатной v2 совместим с шинопроводами и сборками, соответствующими стандартам IEC 60947-2. Для монтажа требуется свободное место в щите минимум 800×1000 мм (зависит от модели рамы). Установка выполняется на DIN-рейку или жестко закреплённую платформу. Болтовые клеммы требуют момента затяжки 30–40 Нм - используйте динамометрический ключ. Перед введением в эксплуатацию проверьте соответствие посадочного профиля и глубины выкатного механизма с конструкцией щита. Обязательно соблюдайте заземление корпуса и контактных площадок.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р МЭК 60947-2 и соответствует международному стандарту IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе. Защита от замыканий на землю соответствует требованиям к селективной защите. Серия PROxima от EKF прошла испытания на долговечность и термическую стойкость в условиях повышенной влажности и температурных колебаний.

Преимущества

• Выкатная конструкция позволяет менять расцепители, проводить диагностику и ремонт без отключения всего щита - экономит время на плановое обслуживание;
• Широкий диапазон настройки защиты (до 100 кА) обеспечивает точную координацию с нижестоящими аппаратами;
• Интегрированная защита от замыканий на землю снижает вероятность пожара и повышает безопасность персонала;
• Механизм рычажкового управления обеспечивает четкую визуализацию положения - легко отличить “вкл.” от “откл.” даже в плохих условиях освещения;
• Болтовое подключение надёжнее, чем штыревое - особенно важно при больших токах и вибрациях на производстве.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от воды и пыли;
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций, основная задача - защита, а не частое управление;
• Требует значительного места в щите - не подходит для компактных распределительных пунктов;
• Не имеет встроенного дистанционного управления - для автоматизации нужны внешние приводы или контакторы;
• Подходит только для сетей переменного тока 50 Гц - не работает в системах постоянного тока или с частотой выше 60 Гц.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ;
• Защита главного двигателя насосной станции мощностью >2 MW;
• Линия питания конвейера с несколькими частотниками - где важна селективность защиты;
• Система АВР с двумя источниками питания и секционным выключателем - три устройства ВА-45 обеспечивают бесперебойное переключение;
• Распределительный пункт на заводе с высокой плотностью оборудования и необходимостью быстрого сервисного доступа.

Практические советы

• Перед установкой обязательно проверьте, чтобы номинальный ток нагрузки не превышал 80 % от 5000 А - это продлит срок службы расцепителей;
• Настройку тока срабатывания перегрузки лучше делать после замеров фактической нагрузки - не ориентируйтесь только на паспортные данные оборудования;
• При использовании в системах АВР убедитесь, что все три выключателя имеют одинаковый класс отключения и задержку срабатывания - иначе возможна некоординация;
• Проверяйте состояние контактов и направляющих выкатного механизма каждые 6 месяцев - особенно в помещениях с запылённостью;
• Для сигнализации состояния используйте два НО контакта: один - на световой индикатор, второй - на вход контроллера системы учёта;
• Не допускайте попадания влаги внутрь щита - даже при IP30 влага вызывает окисление контактов и отказы расцепителей.
