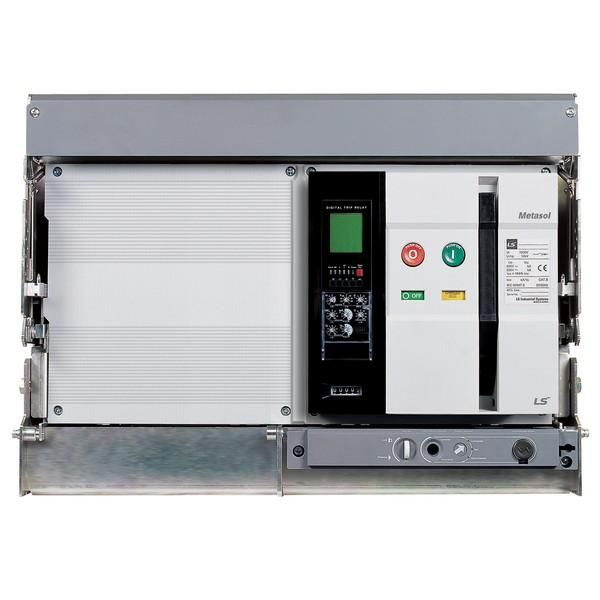

Автоматический воздушный выключатель (без корзины, поставляются только в комплекте с корзиной, корзина выписывается отдельным артикулом) Metasol AS-50F3-50A M2D2D2BX AC6U0AL - 287103508B LSIS

Автоматический воздушный выключатель AS-50F3-50A от LS Electric — трёхполюсный силовой аппарат с номинальным током 5000 А и отключающей способностью 100 кА, предназначен для защиты и коммутации мощных электрических сетей в промышленных объектах. Устройство выполнено в выкатном исполнении, оснащено электронным расцепителем и возможностью моторного управления, что делает его надёжным решением для систем с высокими требованиями к безопасности и управляемости.

Назначение и область применения

AS-50F3-50A используется для защиты электрических цепей постоянного и переменного тока от перегрузок, коротких замыканий и замыканий на землю. Применяется в распределительных устройствах крупных предприятий: на входе в подстанции, у питаемых оборудования цехов, на секционированных шинах. Подходит для установки в энергоёмких системах — металлургических производствах, химических заводах, водоканалах, портах и других объектах с нагрузками свыше 3 МВт.

Технические характеристики

• Номинальный ток: 5000 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 100 кА
• Тип расцепителя: электронный (AC6U0AL)
• Диапазон настройки защиты от перегрузки: 2500–5000 А
• Уставка магнитного расцепителя: 1,5–15 In
• Защита от замыканий на землю: встроена
• Защита по минимальному напряжению: есть
• Задержка срабатывания: да (для селективности)
• Степень защиты: IP20
• Частота: 50/60 Гц
• Род тока: переменный (AC) и постоянный (DC)
• Механическая износостойкость: 15 000 циклов
• Коммутационная износостойкость: 5 000 циклов
• Диапазон рабочих температур: –40…+60 °C
• Вспомогательные контакты: 5 нормально открытых + 5 нормально закрытых (5NO5NC)
• Привод: ручной и моторный
• Указатель расцепления: наличие
• Дополнительно: функция логической селективности, интерфейс связи, регистрация аварийных событий

Совместимость и монтаж

AS-50F3-50A устанавливается на монтажную плату. Для работы требуется отдельно приобретённая корзина — она обеспечивает физическую поддержку и безопасное выдвижение аппарата для обслуживания. Конструкция соответствует типоразмерам серии Metasol ACB до 6300 А, поэтому совместима со стандартными направляющими и креплениями этой серии. Кабельные выводы рассчитаны на большие сечения — необходимо проверить соответствие жил и контактных площадок перед подключением. Электронный расцепитель требует внешнего питания для работы всех функций — источник должен быть стабильным и соответствовать спецификации AC6U0AL.

Безопасность и стандарты

Выключатель соответствует международным требованиям к устройствам класса ACB. Защита от замыканий на землю и функция логической селективности обеспечивают координированную работу в многоступенчатых сетях. Наличие регистрации аварий позволяет анализировать причины отключений и предотвращать повторные отказы. IP20 защищает от доступа пальцев и предметов более 12 мм, но не предусматривает защиту от пыли или брызг — установка допускается только внутри закрытых щитовых помещений.

Преимущества

• Высокая отключающая способность (100 кА) — подходит для сетей с большими токами КЗ
• Электронный расцепитель с точной настройкой — минимизация ложных срабатываний
• Логическая селективность — гарантирует отключение только повреждённого участка сети
• Моторный привод — возможность удалённого управления и автоматизации
• Регистрация аварий — сбор данных для аналитики и проактивного обслуживания
• Широкий диапазон температур — работает в суровых условиях (например, холодные склады, открытые помещения)

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 исключает воздействие влаги и пыли
• Требуется отдельная корзина — без неё невозможна механическая фиксация и выкат
• Электронный расцепитель нуждается в постоянном питании — при отключении внешней сети некоторые функции (регистрация, связь) становятся недоступны
• Не рекомендован для частых операций включения/отключения — коммутационная износостойкость ограничена 5000 циклами
• Подходит только для сетей до 690 В — применение выше этого значения запрещено

Примеры использования

• Главный ввод в распределительный пункт цеха с несколькими трансформаторами
• Щит главного питания на производстве с большим количеством частотных преобразователей
• Система резервирования питания на водонасосной станции с двумя параллельными линиями
• Контрольный выключатель в системе UPS средней мощности

Практические советы

• При выборе убедитесь, что корзина для AS-50F3-50A совпадает с типоразмером Metasol — используйте оригинальные комплектующие LS Electric
• Настройка электронного расцепителя должна выполняться после полного подключения и проверки схемы — изменение уставок без нагрузки может привести к некорректной работе
• Для систем с высокой вероятностью перегрузок используйте нижнюю границу диапазона (2500 А) — это повысит чувствительность к длительным перегрузкам
• Проверьте целостность вспомогательных контактов (5NO5NC) перед первым включением — они используются для сигнализации и автоматического управления
• При использовании моторного привода предусмотрите резервное питание — потеря напряжения на катушках может заблокировать включение
• Обязательно регистрируйте все аварии через интерфейс связи — данные позволяют прогнозировать срок службы и планировать ТО
