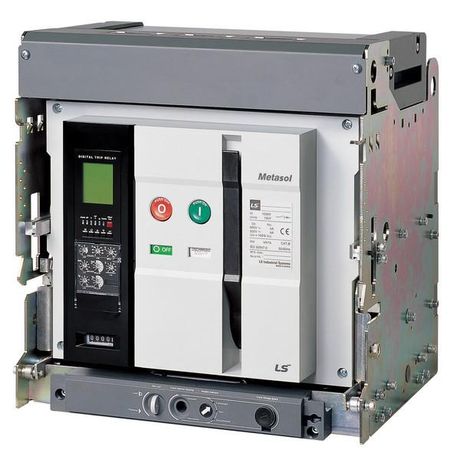

Автоматический воздушный выключатель (без корзины, поставляются только в комплекте с корзиной, корзина выписывается отдельным артикулом) Metasol AS-20E3-20A M2D2D2BX AC6U0AL - 286703848B LSIS

Автоматический выключатель AS-20E3-20A от LS Electric — трёхполюсный воздушный выключатель на 2000 А с отключающей способностью 85 кА, предназначенный для надёжной защиты и управления мощными электрическими цепями в промышленных системах низкого напряжения.

Назначение и область применения

AS-20E3-20A используется для коммутации и защиты электрооборудования в сетях переменного и постоянного тока до 690 В. Он защищает линии от перегрузок, коротких замыканий и замыканий на землю. Применяется в распределительных щитах крупных предприятий: на производствах, в энергообъектах, на конвейерах, у больших насосных станций и в системах бесперебойного питания.

Технические характеристики

• Номинальный ток: 2000 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: электронный с возможностью точной настройки
• Диапазон настройки защиты от перегрузки: 1000–2000 А
• Уставка магнитного расцепителя: 1,5–15 × In (регулируемая)
• Защита от замыканий на землю: встроена
• Частота: 50/60 Гц
• Род тока: переменный и постоянный (AC/DC)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Диапазон рабочих температур: от –40 °C до +60 °C
• Механическая износостойкость: 20 000 операций
• Коммутационная износостойкость: 10 000 операций при номинальном токе
• Дополнительные контакты: 5 нормально открытых (5NO) и 5 нормально закрытых (5NC)
• Привод: ручной и моторный (возможно удалённое управление)
• Задержка срабатывания: есть (для координации с другими устройствами)
• Функциональные возможности: логическая селективность, интерфейс связи, регистрация аварийных событий
• Указатель расцепления: да (визуальный контроль причины отключения)

Совместимость и монтаж

AS-20E3-20A имеет выкатную конструкцию — устройство можно легко извлечь из корпуса для обслуживания без демонтажа проводов. Монтаж выполняется на монтажную плату, что требует предварительно подготовленной рамы или шасси. Посадочные размеры соответствуют типоразмерам серии Metasol ACB до 6300 А — позволяет использовать одинаковые крепления и направляющие для других моделей этой серии. Для подключения используются болтовые зажимы — рекомендуется соблюдать момент затяжки, указанный в руководстве производителя.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает высокую точность срабатывания и снижает риск ложных отключений. Защита от замыканий на землю повышает безопасность персонала и оборудования в условиях повышенной влажности или поврежденной изоляции.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания под конкретную нагрузку.
• Функция селективности минимизирует массовое отключение всей сети при локальной аварии.
• Выкатная конструкция ускоряет сервисное обслуживание и замену.
• Наличие интерфейса связи позволяет интегрировать выключатель в системы SCADA и АСУ ТП.
• Регистрация аварийных событий помогает анализировать причины отключений и прогнозировать отказы.
• Широкий диапазон температур делает его пригодным для работы в суровых климатических условиях.

Ограничения применения

• Степень защиты IP20 исключает использование в помещениях с высокой запылённостью, влагой или внешней средой — требуется установка в герметичных шкафах.
• Не предназначен для частых ручных операций более 10 000 раз — при необходимости высокой цикличности следует рассмотреть другие модели или применять моторный привод.
• Требуется профессиональная настройка электронного расцепителя — неквалифицированная регулировка может привести к неверному срабатыванию.
• Поддержка DC тока ограничивается совместимостью с нагрузкой — проверьте соответствие характеристик нагрузки при использовании постоянного тока.

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха с мощностью до 1,5 МВт.
• Защита главного питателя для группы станков с ЧПУ в металлообработке.
• Коммутирующее устройство в системе резервирования питания для серверной комнаты.
• Щитовая автоматика на объектах ЖКХ с высокими требованиями к надёжности и диагностике.

Практические советы

• При выборе места установки учтите необходимость свободного доступа для выкатывания — минимальный зазор перед устройством — 800 мм.
• Настройте ток срабатывания перегрузки близко к максимальному рабочему току защищаемой цепи, но не выше 2000 А.
• Используйте дополнительные контакты (5NO/5NC) для сигнализации состояния (заблокирован, отключен, авария) в системе управления.
• Проверьте совместимость с вашей системой связи (Modbus, Profibus и др.) перед интеграцией — протокол зависит от версии прошивки.
• При работе в холодных условиях (ниже –20 °C) убедитесь, что механизм привода и контакты не имеют конденсата — используйте обогрев или сухой воздух внутри шкафа.
• Обязательно сохраняйте журнал регистрации аварий — он помогает диагностировать проблемы без вскрытия аппарата.
