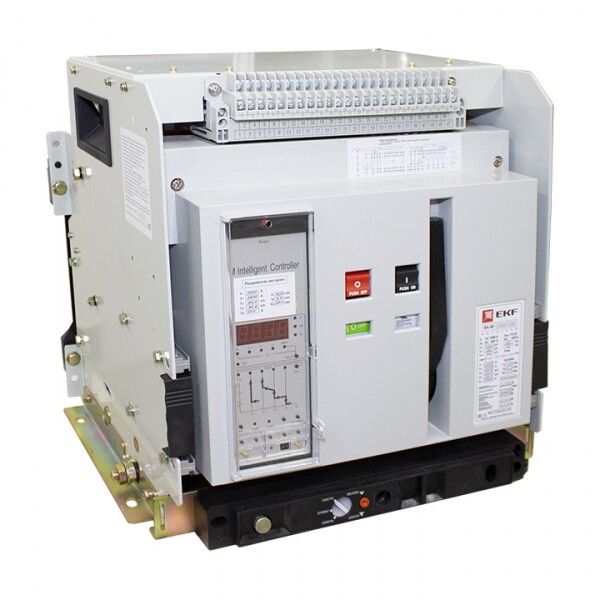

Автоматический выключатель ВА-45 3200/2500А 3P 80кА выкатной EKF PROxima | mccb45-3200-2500v

Автоматический выключатель ВА-45 3200/2500А 80кА выкатной от EKF предназначен для надежной защиты промышленных электросетей до 690 В от перегрузок, коротких замыканий и потерь напряжения. Выкатная конструкция позволяет легко обслуживать и менять устройство без демонтажа шин, что повышает доступность и безопасность при работе. Артикул mccb45-3200-2500v относится к серии PROxima и рассчитан на высокие токовые нагрузки.

Назначение и область применения

Автоматический выключатель ВА-45 3200/2500А 80кА выкатной используется в промышленных объектах для защиты силовых цепей переменного тока частотой 50 Гц. Он обеспечивает защиту от перегрузок, коротких замыканий, а также отключения при падении или исчезновении напряжения. Подходит для установки в распределительных щитах крупных заводов, энергообъектов, насосных станций, конвейерных линий и других систем с высокими требованиями к надежности и контролю.

Технические характеристики

• Номинальный ток: 2500 А
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА - способен отключить даже самые мощные КЗ
• Номинальное напряжение: 400–690 В
• Тип расцепителя: электронный - точная настройка и диагностика состояния сети
• Диапазон настройки защиты от перегрузки: 1000–2500 А - можно адаптировать под конкретную нагрузку
• Диапазон регулировки защиты от КЗ: 10 000–200 000 А - гибкая настройка чувствительности
• Степень защиты: IP30 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3.1 - работает при температурах от -40 C до +55 C
• Род тока: переменный (AC)
• Частота: 50 Гц
• Способ подключения: шинное, болтовое - фиксация на сборных шинах через контактные площадки
• Монтаж: на монтажную плату - устанавливается в специальные рампы или ячейки
• Количество вспомогательных контактов: 4 - для сигнализации и управления
• Встроенные функции: моторный привод, защита от замыканий на землю, расцепитель минимального напряжения
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1, ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 3200/2500А 80кА выкатной устанавливается в компактные ячейки с направляющими для выкатной конструкции. Для монтажа требуется подготовленная монтажная плата с соответствующими креплениями. Болтовое соединение силовой цепи требует соблюдения момента затяжки - используйте динамометрический ключ. Шинное подключение предполагает использование медных или алюминиевых шин сечением, соответствующим току 2500 А. Обязательно проверьте совместимость с типоразмером ячейки - выкатная система требует точного соответствия габаритов. Встроенный моторный привод подключается к внешнему управляющему контуру 24 В постоянного тока или 230 В переменного тока - уточните схему в руководстве.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2, которые обеспечивают безопасность при эксплуатации в промышленных условиях. Электронный расцепитель отслеживает токи перегрузки, КЗ и замыканий на землю, предотвращая аварии. Индикация состояния и наличие указателя расцепления позволяют быстро определить причину отключения. IP30 не обеспечивает защиту от пыли и влаги - установка возможна только в закрытых помещениях с контролируемой средой.

Преимущества

• Выкатная конструкция - возможность извлечь устройство без отключения шин, что минимизирует простои при техобслуживании
• Электронный расцепитель - точная настройка порогов срабатывания, самодиагностика, запись событий
• Защита от замыканий на землю - снижает риск возгораний и поражения током
• Встроенный расцепитель минимального напряжения - отключает нагрузку при просадках или пропадании питания
• Моторный привод - дистанционное управление включением/отключением без ручного воздействия
• 4 вспомогательных контакта - удобно интегрировать в системы АСУ ТП и SCADA
• Указатель расцепления - наглядно показывает причину отключения (перегрузка, КЗ, недостаток напряжения)

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Требует стационарной монтажной платы - нельзя использовать как переносное или мобильное оборудование
• Не подходит для сетей постоянного тока - только переменный ток 50 Гц
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - может снизить срок службы контактов
• Требует профессиональной настройки расцепителей - некорректные параметры могут привести к ложным срабатываниям или отказу защиты

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными двигателями
• Защита основной силовой шины на заводе по производству стали
• Контроль и отключение питания конвейерной линии при аварийной ситуации
• Обеспечение безопасности в системах водоснабжения и канализации с большими насосами
• Интеграция в АСУ ТП для удаленного контроля состояния электрооборудования

Практические советы

• При выборе места установки учтите необходимый свободный доступ для выкатывания устройства - потребуется минимум 800 мм передней зоны
• Настройку токов перегрузки и КЗ выполняйте после замеров реальных нагрузок - не используйте максимальные значения без необходимости
• Подключайте вспомогательные контакты к контроллеру с учетом полярности и уровня сигнала - чаще всего используются NO/NC-контакты
• Проверяйте момент затяжки болтов силового соединения - переусердствовать нельзя, чтобы не повредить контакты
• Регулярно осматривайте механизм выкатывания - смазывайте направляющие каждые 6 месяцев при активной эксплуатации
• При использовании в холодных условиях (-40 C) убедитесь, что помещение прогревается до рабочего диапазона перед включением
