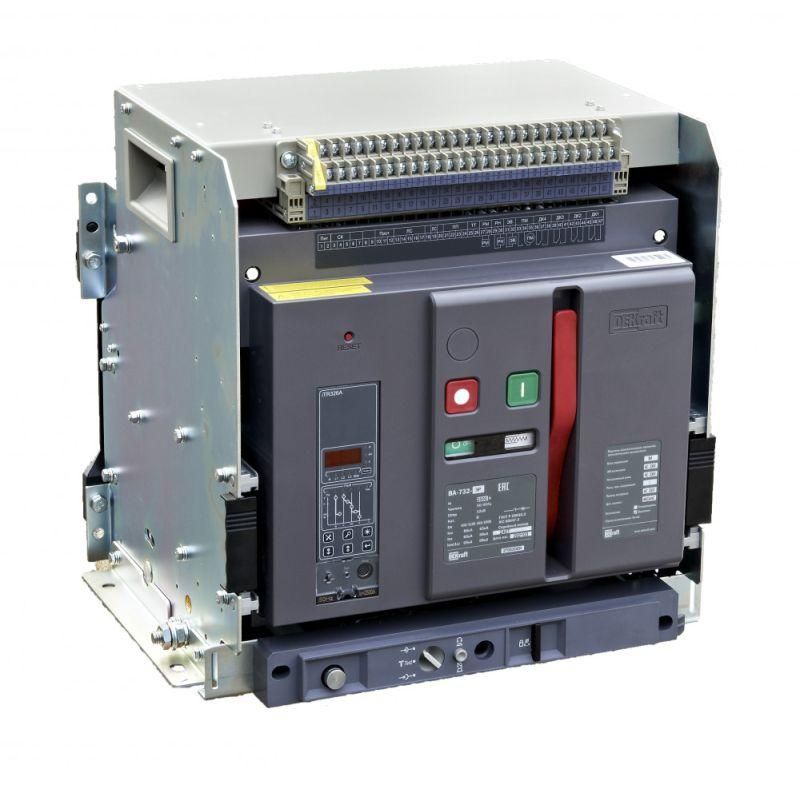

Выключатель автоматический воздушный 3P 2500А 80кА выкатной, расцепитель М ВА-732 | 27053DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 2500А 80кА расцепитель М ВА-732 от DEKraft предназначен для защиты силовых цепей высокой мощности в промышленных распределительных устройствах. Выкатная конструкция обеспечивает безопасное обслуживание без отключения всей системы, а встроенные функции делают его надёжным решением для сложных сетей.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 2500А 80кА расцепитель М ВА-732 используется для коммутации и защиты электрических цепей с токами до 2500 А в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных объектах: на заводах, в энергообъектах, на транспорте, в системах с большими нагрузками - например, на входе в цеховые распределительные пункты, у крупных двигателей, конвейерных линий и преобразователей частоты.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 2500 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки перегрузки: от 1000 А
• Диапазон регулировки короткого замыкания: до 5000 А
• Защита от замыканий на землю: встроенная
• Конструкция: выкатная - аппарат извлекается из корпуса на направляющих
• Степень защиты IP: IP40 - защищён от доступа пальцами и твёрдых предметов >1 мм, но не от воды
• Способ монтажа: установка на монтажную плату (раму) внутри ячейки
• Тип подключения: задние горизонтальные шины - подключение к шинопроводу или сборным шинам
• Количество контактов: 4 - два для состояния “ВКЛ”, два для “ОТКЛ”
• Сигнальный контакт: один - для передачи информации о положении аппарата
• Моторный привод: встроенный, 230 В переменного тока
• Электромагнит включения: 230 В переменного тока
• Независимый расцепитель: 230 В переменного тока
• Разделители полюсов: есть - предотвращают дуговое пробивание между фазами
• Тип элемента управления: кнопка нажимная - для ручного включения/отключения

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 2500А 80кА расцепитель М ВА-732 устанавливается в специализированные ячейки с монтажной платой, соответствующей габаритам и типу выкатной системы. Подключение осуществляется через задние горизонтальные шины - важно соблюдать правильное расположение и момент затяжки соединений. Для работы требуется внешнее питание 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Убедитесь, что в ячейке предусмотрены механические ограничители и блокировки для безопасности при выдвижении.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным выключателям по ГОСТ Р 50030.2 и IEC 60947-2. Наличие разделителей полюсов и встроенной защиты от замыканий на землю повышает безопасность при работе в условиях повышенной опасности. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, однако не защищает от влаги - применение допускается только в закрытых помещениях с контролируемой средой.

Преимущества

• Выкатная конструкция позволяет проводить техническое обслуживание и замену без отключения питания всей системы
• Электронный расцепитель с широким диапазоном настройки даёт точную адаптацию под конкретную нагрузку
• Встроенный моторный привод обеспечивает дистанционное управление и автоматическое включение
• Четыре контакта состояния позволяют легко интегрировать устройство в системы SCADA и АСУ ТП
• Встроенная защита от замыканий на землю снижает риск поражения током и возгорания
• Разделители полюсов минимизируют вероятность межфазного КЗ

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP40 исключает воздействие воды
• Требует наличия специальной ячейки с монтажной платой; не совместим с обычными щитами
• Не работает без внешнего питания 230 В - при отключении электроэнергии невозможно выполнить дистанционное включение
• Подходит только для трёхфазных сетей; однофазные или двухполюсные системы требуют другого решения
• Максимальный ток 2500 А - не применяется для цепей выше этого значения

Примеры использования

• Главный ввод в распределительном щите цеха с несколькими двигателями мощностью более 200 кВт каждый
• Щит питания преобразователя частоты для конвейера на пищевом производстве
• Защита главной шины в подстанции с высокой токовой нагрузкой
• Комплексная система управления на металлургическом предприятии с частыми пусками оборудования

Практические советы

• Перед установкой проверьте соответствие посадочного места и глубины ячейки - выкатной механизм требует свободного хода
• Обязательно используйте только рекомендованное напряжение 230 В переменного тока для всех вспомогательных цепей
• При настройке расцепителя начинайте с минимальных значений и постепенно увеличивайте - это снижает риск ложных срабатываний
• Регулярно проверяйте состояние контактов и механизма выкатывания - пыль и окислы могут вызвать перегрев
• Для удалённого контроля подключите сигналы состояния к системе мониторинга - это позволит оперативно реагировать на отключения
• Не забудьте про блокировку при выдвижении - многие ячейки имеют интерлок, который запирает выключатель при наличии напряжения
