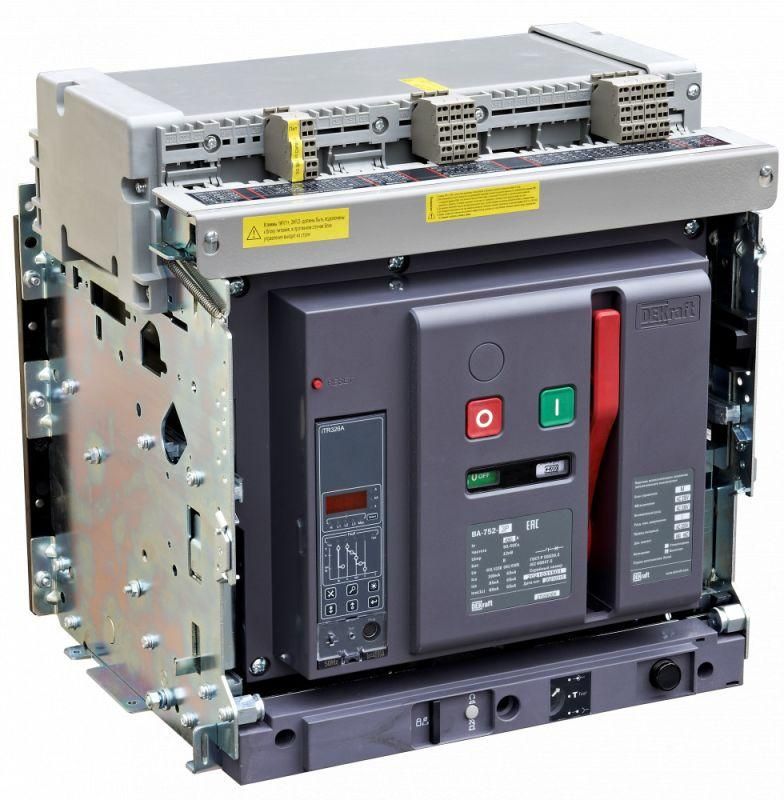

Выключатель автоматический воздушный 3P 2000А 100кА выкатной, расцепитель М ВА-752 | 27056DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 2000А 100кА расцепитель М ВА-752 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Выкатная конструкция позволяет легко обслуживать устройство без демонтажа проводов, что особенно важно в промышленных распределительных щитах. Артикул 27056dek соответствует серийному решению ВА-752, рассчитанному на высокие нагрузки и частые операции.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 2000А 100кА расцепитель М ВА-752 используется для коммутации и защиты силовых цепей в промышленных объектах: подстанциях, распределительных пунктах, на крупных производствах. Подходит для питания тяжелых потребителей - электродвигателей, печей, конвейеров, систем освещения больших площадей. Благодаря выкатной конструкции идеально встраивается в ячеечные КРУ и щиты с доступом спереди.

Технические характеристики

• Номинальный ток: 2000 А - способен длительно работать с такими нагрузками без перегрева
• Номинальное напряжение: 690 В - подходит для трехфазных сетей до 690 В переменного тока
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки до 100 тысяч ампер
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, повышает безопасность
• Настройка защиты от перегрузки: от 800 А - можно установить порог срабатывания в пределах 40–100% от номинала
• Настройка защиты от КЗ: до 4000 А - максимальный порог для быстрого отключения при аварии
• Конструкция: выкатная - аппарат извлекается из корпуса на направляющих для сервиса
• Монтаж: на монтажную плату - устанавливается в специальную раму внутри щита
• Подключение силовой цепи: на шину - соединение через гребёнку, исключает прямой монтаж кабелей
• Степень защиты IP40 - защита от предметов больше 1 мм, но не от воды
• Привод: электрический с встроенным моторным приводом - позволяет дистанционно включать/выключать
• Количество вспомогательных контактов: 4 - два для состояния “ВКЛ”, два для “ОТКЛ”
• Управление: кнопка нажимная - ручное управление на лицевой панели

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 2000А 100кА расцепитель М ВА-752 совместим с ячейками КРУ, где предусмотрена выкатная система и монтажная плата. Установка требует жесткого крепления в металлическом каркасе. Подключение силовых токов осуществляется только через шины - кабельные выводы невозможны. Для работы моторного привода и других исполнительных механизмов требуется питание 230 В переменного тока. Все вспомогательные цепи (сигнальные контакты, независимый расцепитель, электромагнит включения) также рассчитаны на 230 В AC. Перед монтажом проверьте соответствие глубины ячейки и размеров выкатной тележки - устройство имеет фиксированные габариты, не адаптируется под другие типы опор.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Наличие электронного расцепителя с функцией защиты от замыканий на землю обеспечивает повышенную безопасность при работе с оборудованием в условиях повышенной влажности или с возможностью утечек. IP40 не гарантирует защиту от брызг и пыли - применение допускается только в закрытых помещениях с контролируемой средой. Не используйте в местах с постоянными выбросами металлической пыли или агрессивных паров.

Преимущества

• Выкатная конструкция снижает время техобслуживания - не нужно отключать всю сеть для ремонта
• Электронный расцепитель позволяет точно настраивать параметры защиты под конкретную нагрузку
• Встроенный моторный привод обеспечивает дистанционное управление - удобно для удаленных щитов
• Четыре вспомогательных контакта позволяют интегрировать сигналы в системы АСУ ТП
• Функция защиты от замыканий на землю повышает надежность в сложных промышленных условиях
• Шинное подключение ускоряет сборку и минимизирует риск ошибок при монтаже

Ограничения применения

• Не предназначено для наружной установки - степень защиты IP40 не защищает от влаги
• Требует наличия 230 В AC для питания моторного привода и вспомогательных цепей - без этого не работает дистанционное управление
• Подключение только на шину - нельзя подключать кабеля напрямую к клеммам
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - может снизить срок службы механики
• Габариты и вес велики - требуют прочной монтажной платы и доступа с фронтальной стороны

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В для цеха с несколькими двигателями по 200 кВт
• Щитовая ячейка на заводе по производству стали - защита плавильных печей и насосных станций
• Система бесперебойного питания на логистическом терминале - отключение при перегрузках и замыканиях на землю
• Объекты с АСУ ТП - благодаря четырем вспомогательным контактам сигналы о состоянии выключателя передаются в SCADA

Практические советы

• Перед установкой проверьте, чтобы шина имела достаточную толщину и площадь контакта - недостаточный контакт вызывает нагрев при 2000 А
• При использовании моторного привода убедитесь, что источник 230 В AC стабилен - скачки напряжения могут повредить электронику расцепителя
• Не забудьте подключить сигнальный контакт положения в корзине - он показывает, установлен ли аппарат в рабочее положение
• При настройке расцепителя начинайте с минимальных значений - постепенно увеличивайте, наблюдая за режимом работы оборудования
• Регулярно проверяйте состояние контактов на шине - окисление может привести к отказу даже при исправном выключателе
• Для профилактики - один раз в год проводите тестирование срабатывания расцепителя вручную, не дожидаясь аварии
