Выключатель автоматический 3п 5000А 120кА OptiMat A 5000 S5 3P 120 D MR5.0 B C2200 M2 P01 S1 03 КЭАЗ 275020

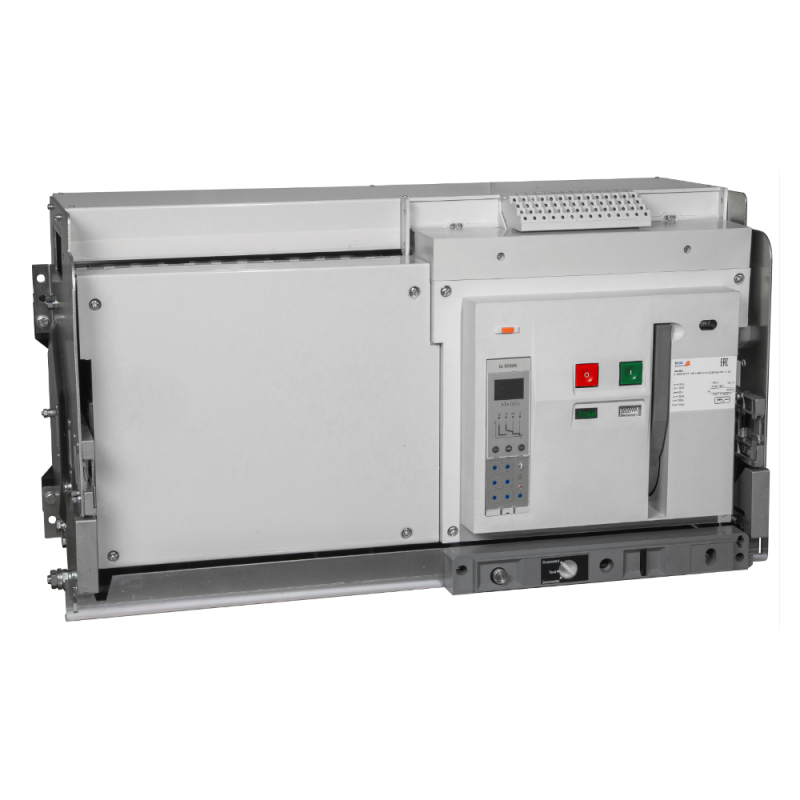

Автоматический выключатель воздушный 3-полюсный 5000А 120кА OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 - это высокомощное устройство от КЭАЗ серии OptiMat A, предназначенное для защиты и коммутации сетей переменного тока с токами до 5000 А. Подходит для крупных объектов: промышленных предприятий, энергоузлов, распределительных пунктов.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 5000А 120кА OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 используется для защиты электрических цепей от сверхтоков, коротких замыканий и перегрузок. Применяется в качестве главного защитного аппарата на входе в распределительные устройства, на секционных выключателях, в системах бесперебойного питания и на крупных потребителях - таких как металлургические производства, насосные станции, конвейерные линии, системы освещения больших площадей.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 5000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 120 кА - способен безопасно отключить максимальный ток короткого замыкания даже в самых жестких условиях сети
• Тип расцепителя: электронный - позволяет точно настраивать время и пороги срабатывания
• Диапазон настройки защиты от перегрузки: 2000–5000 А - гибкая адаптация под нагрузку
• Задержка срабатывания: есть - обеспечивает селективность при совпадении аварийных событий в нескольких точках сети
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключать аппарат командой из другого места
• Вид привода: двигательный - управление осуществляется электродвигателем, удобно для автоматизированных систем
• Конструкция: выдвижное устройство - позволяет выводить аппарат из ячейки для обслуживания без демонтажа проводов
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не предназначена для работы во влажной среде
• Подключение силовой цепи: болтовое - требует качественного затягивания контактных зажимов
• Количество переключающих контактов: 6 - используются для сигнализации состояния (закрыт/открыт)
• Тип элемента управления: кнопка нажимная - ручное включение/выключение
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, умеренный климат, помещение с контролируемой влажностью
• Гарантийный срок: 60 месяцев - один из самых длинных в классе

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 5000А 120кА OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 рассчитан на установку на монтажную плату в сборочных щитах типа KSE, KSA или аналогичных. Выдвижная конструкция требует наличия направляющих и фиксирующих механизмов в шкафу. Для правильного монтажа необходимо соблюдать:

• Посадочные размеры соответствуют стандартам серии OptiMat A - проверьте совместимость с вашей рамой
• Болтовые соединения должны затягиваться моментом, указанным в руководстве - переусердствовать нельзя
• Не допускается установка без заземления корпуса
• Обеспечьте свободный доступ к передней панели для ручного управления и диагностики

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведено на заводе КЭАЗ с сертификатами качества. Независимый расцепитель и механическая блокировка исключают случайное включение при работе рядом с оборудованием. Электронный расцепитель имеет самодиагностику и контроль целостности цепей.

Преимущества

• Высокая отключающая способность (120 кА) - надёжно защищает даже при авариях на стороне питания
• Электронный расцепитель с регулировкой - позволяет настроить защиту под конкретную нагрузку, минимизируя ложные срабатывания
• Выдвижная конструкция - снижает время техобслуживания на 60–80%
• Двигательный привод - совместим с системами АСУ ТП и дистанционного управления
• Длинная гарантия (5 лет) - подтверждает качество сборки и компонентов

Ограничения применения

• Не применяется вне помещения - степень защиты IP20 не защищает от воды, пыли и агрессивной среды
• Не рекомендован для частых операций включения/отключения - предназначен для редкой коммутации, не для постоянного переключения
• Требуется стабильное питание для электронного расцепителя - при отключении внешнего питания функции защиты сохраняются, но настройки могут теряться без батареи резерва
• Не подходит для маломощных цепей ниже 2000 А - слишком большой порог чувствительности

Примеры использования

• Главный ввод в цеховую распределительную подстанцию 0,4 кВ
• Защита преобразователей частоты мощностью >1 МВт
• Щиты питания для литейных участков, где возможны импульсы тока до 100 кА
• Системы резервирования питания на ТЭЦ и ГЭС

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителя - заводская установка может отличаться от ваших требований
• При использовании в составе селективной сети - согласуйте временные задержки с другими выключателями выше по иерархии
• Для долгой службы периодически проверяйте затяжку болтов - особенно после первого года эксплуатации
• Если требуется дистанционное управление - используйте дополнительные модули связи через интерфейс RS485 (не входят в базовую комплектацию)
• Не открывайте корпус при наличии напряжения - даже при выключенном положении внутри остаётся заряд в конденсаторах расцепителя
