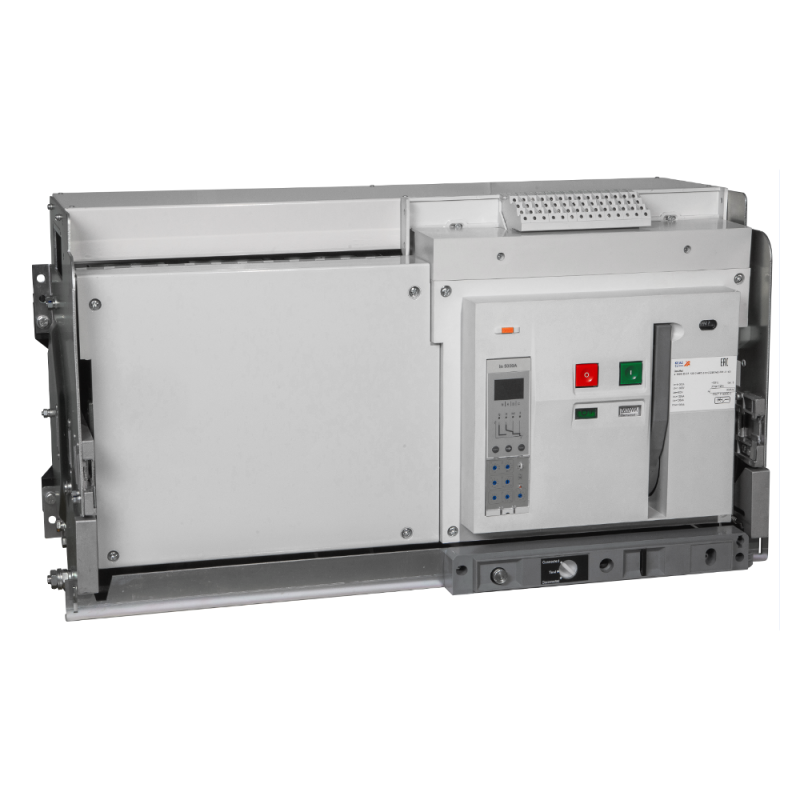

Выключатель автоматический 3п 6300А 120кА OptiMat A 6300 S6 3P 120 D MR5.0 B C2200 M2 P01 S1 03 КЭАЗ 275023

Автоматический выключатель воздушный 3-полюсный 6300А 120кА OptiMat A-6300-S6-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 предназначен для защиты и коммутации мощных электрических сетей переменного тока. Этот аппарат серии OptiMat A от КЭАЗ используется в крупных распределительных устройствах, где требуется высокая отключающая способность и надежная защита оборудования. Выключатель подходит для установки в промышленных объектах, энергообъектах и на производствах с высокими нагрузками.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 6300А 120кА OptiMat A-6300-S6-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 применяется для защиты электрических цепей от сверхтоков, коротких замыканий и перегрузок. Он рассчитан на работу в системах с номинальным напряжением до 400 В и частотой 50 Гц. Подходит для использования в главных распределительных щитах, на входе в трансформаторные подстанции, узлах питания крупных двигателей, конвейерных линий и других мощных потребителей. Частое оперирование не предусмотрено - выключатель предназначен для защиты, а не для регулярной коммутации.

Технические характеристики

• Номинальный ток: 6300 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений.
• Номинальная отключающая способность: 120 кА - способность безопасно отключить самую серьезную аварию (короткое замыкание) в сети.
• Количество полюсов: 3 - защита всех трех фаз одновременно.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока.
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания и реализует функции временной задержки.
• Диапазон настройки защиты от перегрузки: 2520–6300 А - можно выбрать чувствительность защиты под конкретную нагрузку.
• Задержка срабатывания: Есть - позволяет избежать ложных срабатываний при кратковременных скачках тока (например, при запуске двигателя).
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не защищен от пыли и воды - требует установки в закрытых шкафах.
• Тип подключения: Болтовое - силовые кабели подсоединяются через болты на контактных зажимах.
• Способ монтажа: Монтажная плата - выключатель устанавливается на специальную раму или плату внутри распределительного устройства.
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/выключен), удаленного управления или связи с системами контроля.
• Тип привода: Двигательный - позволяет дистанционно включать/отключать аппарат с помощью внешнего командного устройства.
• Тип дополнительного расцепителя: Независимый - позволяет отключить выключатель по сигналу от внешней системы (например, пожарной или аварийной).
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C и относительной влажности до 80% при 25C.
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя.

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 6300А 120кА OptiMat A-6300-S6-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 имеет выдвижную конструкцию - он устанавливается на направляющие и может быть выведен из корпуса для обслуживания без демонтажа кабелей. Для монтажа необходима прочная металлическая монтажная плата с жесткой фиксацией. Подключение силовых кабелей выполняется болтовым способом - необходимо соблюдать момент затяжки, указанный в руководстве. Вспомогательные контакты и привод подключаются к соответствующим клеммам на передней панели. Обязательно использовать только рекомендованные кабели сечением, соответствующим току 6300 А - обычно это многожильные медные кабели с площадью сечения от 3×950 мм2 и выше.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря механизму блокировки и степени защиты IP20. Независимый расцепитель и кнопка управления обеспечивают возможность быстрого отключения в экстренных ситуациях. Применение выключателя допускается только квалифицированным персоналом после обучения работе с оборудованием высоких токов.

Преимущества

• Высокая отключающая способность (120 кА) - надежная защита даже при самых серьезных авариях.
• Электронный расцепитель с возможностью точной настройки - минимизирует ложные срабатывания и обеспечивает селективность в сложных сетях.
• Выдвижная конструкция - позволяет проводить диагностику и ремонт без отключения всей системы.
• Интеграция с системами автоматизации - наличие 6 вспомогательных контактов и двигательного привода позволяет подключать к SCADA и другим системам управления.
• Длинный срок гарантии - 5 лет подтверждают долговечность и качество сборки.

Ограничения применения

• Не предназначен для частой коммутации - не следует использовать как обычный рубильник или контактор.
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты в шкафу.
• Требуется значительное пространство для установки - габариты аппарата велики, нужна свободная зона вокруг для теплоотвода и обслуживания.
• Подключение требует профессиональных навыков - неверный момент затяжки болтов или неправильное сечение кабеля могут вызвать нагрев и отказ.
• Не работает при постоянном токе - только для переменного тока 50 Гц.

Примеры использования

• Главный ввод в промышленную подстанцию 0,4 кВ.
• Защита питаний больших насосных станций, компрессоров или печей.
• Щиты питания конвейерных линий на заводах с несколькими десятками двигателей.
• Централизованное управление группой мощных нагрузок в пищевой, металлургической или химической промышленности.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и момента затяжки болтов - это критично для надежности контакта при 6300 А.
• Настройте ток срабатывания защиты от перегрузки ближе к реальной нагрузке, но не ниже 2520 А - слишком низкий порог вызовет ложные отключения.
• Обеспечьте доступ к выключателю для выдвижения - оставьте минимум 80 см свободного пространства спереди.
• Используйте вспомогательные контакты для передачи сигнала “отключен” в систему учета и контроля - это повысит безопасность и удобство эксплуатации.
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно при высокой нагрузке или частых аварийных отключениях.
• При замене используйте оригинальные детали КЭАЗ - совместимость с другими производителями не гарантирована.
