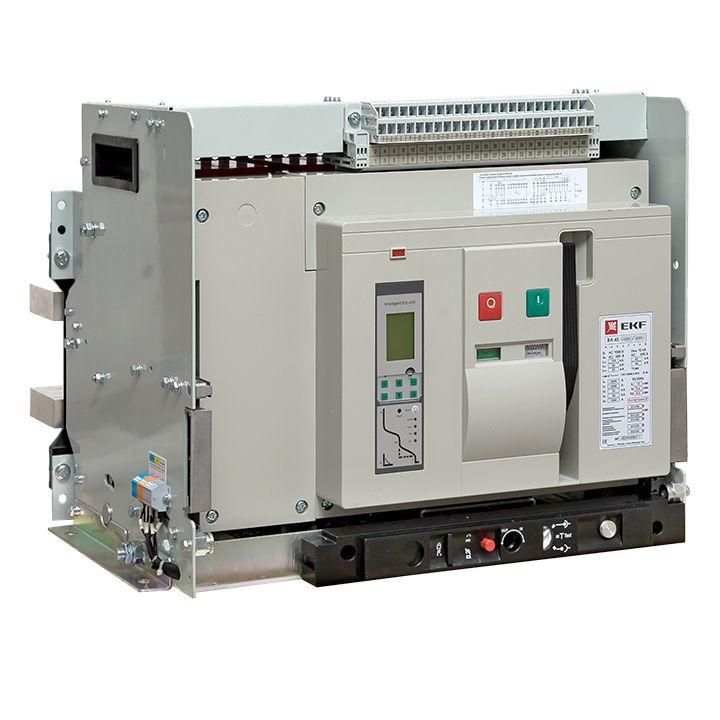

Выключатель автоматический ВА-45 4000/4000А 3P 100кА выкатной v2 | mccb45-4000-4000v-v2 EKF

Автоматический выключатель EKF PROxima MCCB45-4000-4000V-V2 предназначен для защиты мощных трёхфазных сетей от перегрузок и коротких замыканий, включая замыкания на землю. Выкатная конструкция обеспечивает безопасную изоляцию при обслуживании, а высокая отключающая способность делает его надёжным решением для крупных объектов - от ТП до ГРЩ.

Назначение и область применения

Этот выключатель используется как вводное устройство в распределительных щитах (ГРЩ, ЩС), для защиты силовых линий, электродвигателей и отходящих кабельных маршрутов. Применяется на низкой стороне трансформаторных подстанций 10/0,4 кВ, особенно там, где требуется повышенная надёжность и возможность быстрого сервисного доступа. Подходит для систем автономного включения резерва (АВР) даже без секционирования.

Технические характеристики

• Номинальный ток: 4000 А - максимальный постоянный ток, который выключатель может проводить длительно без повышения температуры.
• Отключающая способность: 100 кА - способность безопасно прервать самый большой возможный ток КЗ в сети.
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 400 В переменного тока частотой 50 Гц.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Диапазон настройки защиты от перегрузки: 1600–4000 А - можно установить порог срабатывания по времени в зависимости от нагрузки.
• Диапазон регулировки защиты от КЗ: 4000–75 000 А - позволяет точно задать чувствительность к импульсным токам короткого замыкания.
• Защита от замыканий на землю: да - реагирует на утечки тока через корпус или землю, что важно для безопасности персонала.
• Конструкция: выкатное/выдвижное исполнение - основной механизм легко извлекается из корпуса для осмотра и ремонта без демонтажа проводов.
• Степень защиты IP30: предохраняет от попадания предметов больше 2,5 мм, но не герметичен - требует установки внутри закрытых шкафов.
• Подключение: болтовое - клеммы подсоединяются гайками и болтами, подходят медные жилы сечением согласно документации производителя.
• КО контакты: 2 - два вспомогательных контактных группы для сигнализации состояния ("закрыт"/"открыт") в системы управления.
• Управление: рычажковое - удобное механическое управление положением выключателя вручную.

Совместимость и монтаж

Монтаж выполняется в специализированном шкафе с направляющими для выкатного механизма. Убедитесь, что глубина шкафа соответствует габаритам устройства - выкатной модуль требует свободного хода минимум 800–1000 мм вперед. Болтовые клеммы допускают подключение многожильных и одножильных проводников, но необходимо соблюдать момент затяжки, указанный в руководстве. Для работы с двумя КО-контактами предусмотрите вывод сигналов в систему контроля или PLC. Обязательно используйте изолирующие экраны вокруг аппарата при работе рядом с другими оборудованием.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Соответствие гарантирует точность срабатывания защит, долговечность и отказоустойчивость. Сертифицирован для применения в промышленных условиях. Защита от замыканий на землю снижает риск поражения током и возгорания при пробоях изоляции.

Преимущества

• Выкатная конструкция позволяет выполнять диагностику и замену расцепителей без отключения всей сети - экономит время на плановое обслуживание.
• Широкий диапазон настроек защиты (по перегрузке и КЗ) адаптирован под сложные нагрузочные профили - от насосов до печей.
• Высокая отключающая способность (100 кА) обеспечивает безопасность даже в местах с малым сопротивлением сети - например, около ТП.
• Интегрированная защита от замыканий на землю исключает необходимость в дополнительных УЗО.
• Наличие двух КО-контактов упрощает интеграцию в SCADA и системы учёта энергии.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от воды, пыли и агрессивной среды.
• Требуется значительное пространство перед шкафом для полноценного выкатывания - не подходит для компактных ниш.
• Не имеет встроенного термостата или дистанционного управления - внешние решения нужны для автоматизации.
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций, а не для частого переключения.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с питанием нескольких двигателей суммарной мощностью более 1 МВт.
• Защита отходящего кабеля от трансформаторной подстанции 10/0,4 кВ к производственной линии.
• Часть схемы АВР на трёх автоматах - один рабочий, второй резервный, третий секционный.
• Обеспечение защиты двигателя насосной станции с высоким пусковым током и вероятностью замыкания на корпус.

Практические советы

• Перед первым запуском проверьте настройки расцепителей - они часто заводские установлены на максимум (4000 А по перегрузке, 75 кА по КЗ), что недопустимо для большинства объектов.
• При использовании в системах АВР обязательно протестируйте последовательность срабатывания всех трёх аппаратов - чтобы не было параллельного включения.
• Для продления срока службы следите за плотностью затяжки болтов - ослабление вызывает нагрев, перегрев - выход из строя.
• При замене выключателя сохраняйте маркировку кабелей - болтовое подключение требует внимательного восстановления фазировки.
• Не забудьте использовать пломбы после настройки - это обязательное условие для сертификации электроустановок.
